| Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,54 мм |
2212TB-XXG-85-05-K0 серия |
розетки однорядные прямые (гнездо) на плату для монтажа в отверстия, шаг 2,54 мм
|

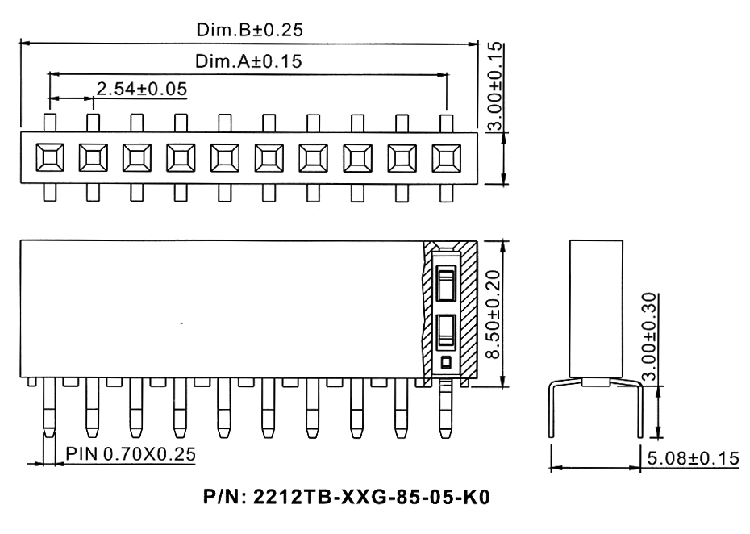

Чертеж
|
| 2212 |
TB |
- |
02 |
G |
- |
85 |
- |
02 |
- |
K0 |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
|
7 |
|
|
1) серия:
2212
2) изолятор:
TB: нижний вход
3) количество контактов (2...40):
02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 03, ... 09)
03: 3 контакта
xx: ...
40: 40 контактов
4) покрытие:
G: золочение
5) размер A в десятых долях мм (стандарт 85):
85
6) расстояние между рядами выводов C:
02: 3,17мм
04: 3,96мм
05: 5,08мм
7) форма выводов:
пусто: выводы изогнуты
K0: выводы прямые
|
|
Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

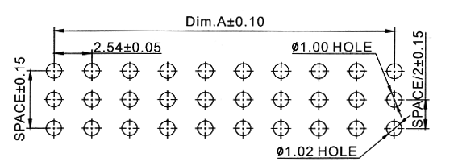

Макет печатной платы
 |
| 85607 |
2212TB-02G-85-05-K0 |
2 |
| 85608 |
2212TB-03G-85-05-K0 |
3 |
| 85609 |
2212TB-04G-85-05-K0 |
4 |
| 85610 |
2212TB-05G-85-05-K0 |
5 |
| 85611 |
2212TB-06G-85-05-K0 |
6 |
| 85612 |
2212TB-07G-85-05-K0 |
7 |
| 85613 |
2212TB-08G-85-05-K0 |
8 |
| 85614 |
2212TB-09G-85-05-K0 |
9 |
| 85615 |
2212TB-10G-85-05-K0 |
10 |
| 85616 |
2212TB-11G-85-05-K0 |
11 |
| 85617 |
2212TB-12G-85-05-K0 |
12 |
| 85618 |
2212TB-13G-85-05-K0 |
13 |
| 85619 |
2212TB-14G-85-05-K0 |
14 |
| 85620 |
2212TB-15G-85-05-K0 |
15 |
| 85621 |
2212TB-16G-85-05-K0 |
16 |
| 85622 |
2212TB-17G-85-05-K0 |
17 |
| 85623 |
2212TB-18G-85-05-K0 |
18 |
| 85624 |
2212TB-19G-85-05-K0 |
19 |
| 85625 |
2212TB-20G-85-05-K0 |
20 |
| 85626 |
2212TB-21G-85-05-K0 |
21 |
| 85627 |
2212TB-22G-85-05-K0 |
22 |
| 85628 |
2212TB-23G-85-05-K0 |
23 |
| 85629 |
2212TB-24G-85-05-K0 |
24 |
| 85630 |
2212TB-25G-85-05-K0 |
25 |
| 85631 |
2212TB-26G-85-05-K0 |
26 |
| 85632 |
2212TB-27G-85-05-K0 |
27 |
| 85633 |
2212TB-28G-85-05-K0 |
28 |
| 85634 |
2212TB-29G-85-05-K0 |
29 |
| 85635 |
2212TB-30G-85-05-K0 |
30 |
| 85636 |
2212TB-31G-85-05-K0 |
31 |
| 85637 |
2212TB-32G-85-05-K0 |
32 |
| 85638 |
2212TB-33G-85-05-K0 |
33 |
| 85639 |
2212TB-34G-85-05-K0 |
34 |
| 85640 |
2212TB-35G-85-05-K0 |
35 |
| 85641 |
2212TB-36G-85-05-K0 |
36 |
| 85642 |
2212TB-37G-85-05-K0 |
37 |
| 85643 |
2212TB-38G-85-05-K0 |
38 |
| 85644 |
2212TB-39G-85-05-K0 |
39 |
| 85645 |
2212TB-40G-85-05-K0 |
40 |
|
Макет печатной платы
|
|
|
|
|
