| Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,54x2,54 мм |
2214TB-XXG-85-07 серия |
розетки двухрядные прямые на плату для монтажа в отверстия, шаг 2,54x2,54 мм
|

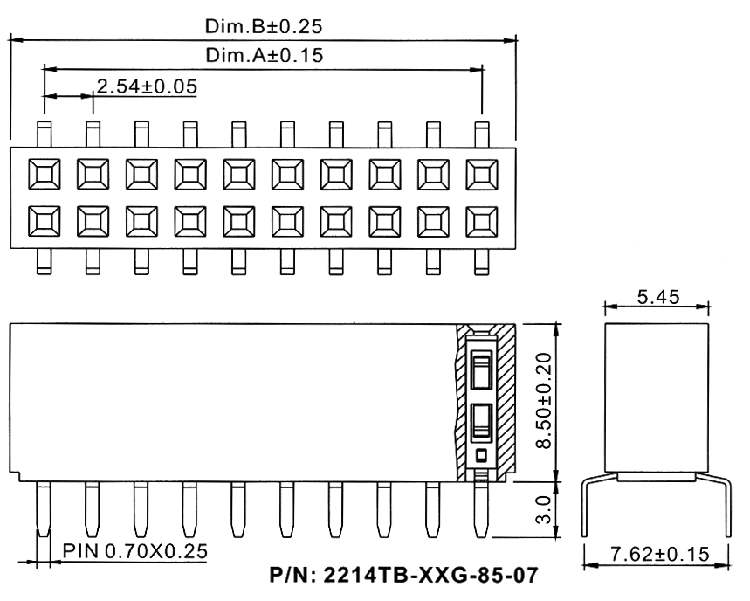

Чертеж
|
| 2214 |
TB |
- |
02 |
G |
- |
85 |
- |
06 |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
|
|
1) серия:
2214
2) изолятор:
TB: нижний вход
3) количество контактов (2...40):
02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 03, ... 09)
03: 3 контакта
xx: ...
40: 40 контактов
4) покрытие:
G: золочение
5) размер A в десятых долях мм (стандарт 85):
85
6) расстояние между рядами выводов C:
06: 6,50мм
07: 7,62мм
|
|
Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+112°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 85685 |
2214TB-04G-85-07 |
4 |
| 85686 |
2214TB-06G-85-07 |
6 |
| 85687 |
2214TB-08G-85-07 |
8 |
| 85688 |
2214TB-10G-85-07 |
10 |
| 85689 |
2214TB-12G-85-07 |
12 |
| 85690 |
2214TB-14G-85-07 |
14 |
| 85691 |
2214TB-16G-85-07 |
16 |
| 85692 |
2214TB-18G-85-07 |
18 |
| 85693 |
2214TB-20G-85-07 |
20 |
| 85694 |
2214TB-22G-85-07 |
22 |
| 85695 |
2214TB-24G-85-07 |
24 |
| 85696 |
2214TB-26G-85-07 |
26 |
| 85697 |
2214TB-28G-85-07 |
28 |
| 85698 |
2214TB-30G-85-07 |
30 |
| 85699 |
2214TB-32G-85-07 |
32 |
| 85700 |
2214TB-34G-85-07 |
34 |
| 85701 |
2214TB-36G-85-07 |
36 |
| 85702 |
2214TB-38G-85-07 |
38 |
| 85703 |
2214TB-40G-85-07 |
40 |
| 85704 |
2214TB-42G-85-07 |
42 |
| 85705 |
2214TB-44G-85-07 |
44 |
| 85706 |
2214TB-46G-85-07 |
46 |
| 85707 |
2214TB-48G-85-07 |
48 |
| 85708 |
2214TB-50G-85-07 |
50 |
| 85709 |
2214TB-52G-85-07 |
52 |
| 85710 |
2214TB-54G-85-07 |
54 |
| 85711 |
2214TB-56G-85-07 |
56 |
| 85712 |
2214TB-58G-85-07 |
58 |
| 85713 |
2214TB-60G-85-07 |
60 |
| 85714 |
2214TB-62G-85-07 |
62 |
| 85715 |
2214TB-64G-85-07 |
64 |
| 85716 |
2214TB-66G-85-07 |
66 |
| 85717 |
2214TB-68G-85-07 |
68 |
| 85718 |
2214TB-70G-85-07 |
70 |
| 85719 |
2214TB-72G-85-07 |
72 |
| 85720 |
2214TB-74G-85-07 |
74 |
| 85721 |
2214TB-76G-85-07 |
76 |
| 85722 |
2214TB-78G-85-07 |
78 |
| 85723 |
2214TB-80G-85-07 |
80 |
|
Макет печатной платы
|
|
|
|
|
