Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,54 мм

2212111-XXG-1A серия

розетки однорядные с увеличенным изолятором на плату для монтажа в отверстия, шаг 2,54 мм

2212111-XXG-1A серия, розетки однорядные с увеличенным изолятором на плату для монтажа в отверстия, шаг 2,54 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,54 мм

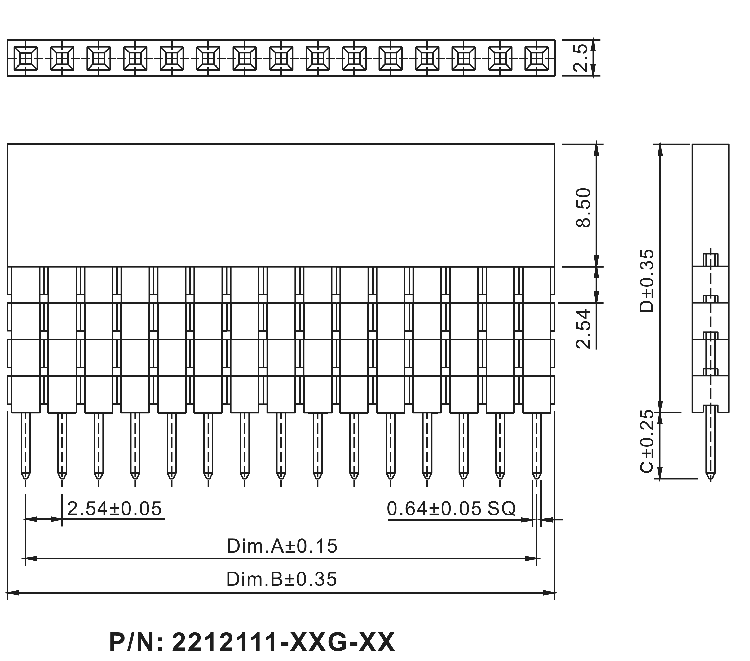

Чертеж

2212111	-	02	G	-	1A
1		2	3		4

1) серия:
     2212111
2) количество контактов (2...40):
     02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 02, ... 09)
     03: 3 контакта
     xx: ...
     40: 40 контактов
3) покрытие:
     G: золочение
4) код высоты изолятора B и длины выводов A (стандарт 1A), C=2,3мм, D=11,5мм:
     1A

Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов.

Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

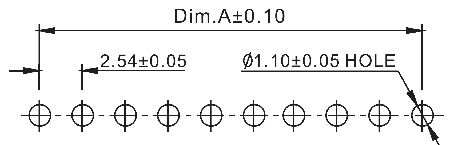

Макет печатной платы

Код товара	Марка	количество контактов
85963	2212111-02G-1A	2
85964	2212111-03G-1A	3
85965	2212111-04G-1A	4
85966	2212111-05G-1A	5
85967	2212111-06G-1A	6
85968	2212111-07G-1A	7
85969	2212111-08G-1A	8
85970	2212111-09G-1A	9
85971	2212111-10G-1A	10
85972	2212111-11G-1A	11
85973	2212111-12G-1A	12
85974	2212111-13G-1A	13
85975	2212111-14G-1A	14
85976	2212111-15G-1A	15
85977	2212111-16G-1A	16
85978	2212111-17G-1A	17
85979	2212111-18G-1A	18
85980	2212111-19G-1A	19
85981	2212111-20G-1A	20
85982	2212111-21G-1A	21
85983	2212111-22G-1A	22
85984	2212111-23G-1A	23
85985	2212111-24G-1A	24
85986	2212111-25G-1A	25
85987	2212111-26G-1A	26
85988	2212111-27G-1A	27
85989	2212111-28G-1A	28
85990	2212111-29G-1A	29
85991	2212111-30G-1A	30
85992	2212111-31G-1A	31
85993	2212111-32G-1A	32
85994	2212111-33G-1A	33
85995	2212111-34G-1A	34
85996	2212111-35G-1A	35
85997	2212111-36G-1A	36
85998	2212111-37G-1A	37
85999	2212111-38G-1A	38
86000	2212111-39G-1A	39
86001	2212111-40G-1A	40

Макет печатной платы
