2212SM-XXG-85-B1 серия |
розетки прямые однорядные (гнездо) на плату для поверхностного (SMD) монтажа, шаг 2,54 мм
|

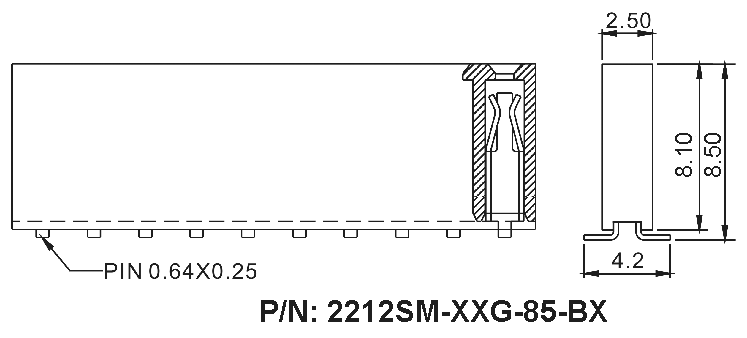

Чертеж
|
| 2212 |
SM |
- |
02 |
G |
- |
85 |
- |
B1 |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
|
|
1) серия:
2212
2) изолятор:
SM: для поверхностного монтажа
3) количество контактов (2...40):
02: 2 контакт (дополняется нулями впереди, если менее 10 контактов, т.е.: 02...09)
03: 3 контакта
xx: ...
40: 40 контактов
4) покрытие:
G: золочение
5) высота изолятора в десятых долях мм:
85
6) зеркальное расположение контактов:
B1
B2
|
|
Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 1.5 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 86699 |
2212SM-02G-85-B1 |
2 |
| 86700 |
2212SM-03G-85-B1 |
3 |
| 86701 |
2212SM-04G-85-B1 |
4 |
| 86702 |
2212SM-05G-85-B1 |
5 |
| 86703 |
2212SM-06G-85-B1 |
6 |
| 86704 |
2212SM-07G-85-B1 |
7 |
| 86705 |
2212SM-08G-85-B1 |
8 |
| 86706 |
2212SM-09G-85-B1 |
9 |
| 86707 |
2212SM-10G-85-B1 |
10 |
| 86708 |
2212SM-11G-85-B1 |
11 |
| 86709 |
2212SM-12G-85-B1 |
12 |
| 86710 |
2212SM-13G-85-B1 |
13 |
| 86711 |
2212SM-14G-85-B1 |
14 |
| 86712 |
2212SM-15G-85-B1 |
15 |
| 86713 |
2212SM-16G-85-B1 |
16 |
| 86714 |
2212SM-17G-85-B1 |
17 |
| 86715 |
2212SM-18G-85-B1 |
18 |
| 86716 |
2212SM-19G-85-B1 |
19 |
| 86717 |
2212SM-20G-85-B1 |
20 |
| 86718 |
2212SM-21G-85-B1 |
21 |
| 86719 |
2212SM-22G-85-B1 |
22 |
| 86720 |
2212SM-23G-85-B1 |
23 |
| 86721 |
2212SM-24G-85-B1 |
24 |
| 86722 |
2212SM-25G-85-B1 |
25 |
| 86723 |
2212SM-26G-85-B1 |
26 |
| 86724 |
2212SM-27G-85-B1 |
27 |
| 86725 |
2212SM-28G-85-B1 |
28 |
| 86726 |
2212SM-29G-85-B1 |
29 |
| 86727 |
2212SM-30G-85-B1 |
30 |
| 86728 |
2212SM-31G-85-B1 |
31 |
| 86729 |
2212SM-32G-85-B1 |
32 |
| 86730 |
2212SM-33G-85-B1 |
33 |
| 86731 |
2212SM-34G-85-B1 |
34 |
| 86732 |
2212SM-35G-85-B1 |
35 |
| 86733 |
2212SM-36G-85-B1 |
36 |
| 86734 |
2212SM-37G-85-B1 |
37 |
| 86735 |
2212SM-38G-85-B1 |
38 |
| 86736 |
2212SM-39G-85-B1 |
39 |
| 86737 |
2212SM-40G-85-B1 |
40 |
|
Макет печатной платы
|
|
|
|
|
