Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,54 мм |
2212SM-XXG-85-B1-PCP серия |
розетки прямые однорядные на плату для поверхностного (SMD) монтажа с захватом, шаг 2,54 мм
|

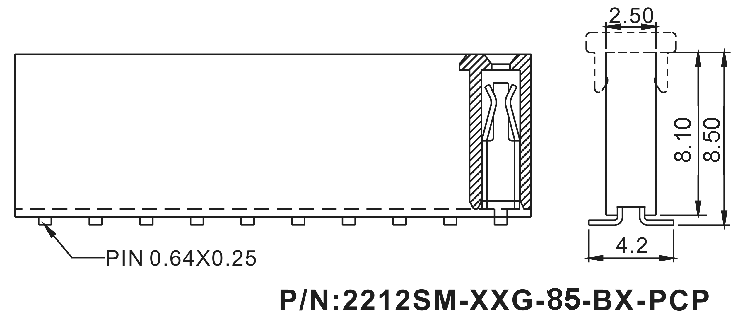

Чертеж
|
2212 |
SM |
- |
02 |
G |
- |
85 |
- |
B1 |
- |
PCP |
1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
|
7 |
|
1) серия: 2212
2) изолятор: SM: для поверхностного монтажа
3) количество контактов (2...40): 02: 2 контакт (дополняется нулями впереди, если менее 10 контактов, т.е.: 02...09) 03: 3 контакта xx: ... 40: 40 контактов
4) покрытие: G: золочение
5) высота изолятора в десятых долях мм: 85
6) зеркальное расположение контактов: B1 B2
7) наличие крышки для захвата при автоматическом монтаже: PCP
|
|
Розетки данной серии изготавливаются на фабрике методом литья. В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 1.5 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
|
