| Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,54x2,54 мм |
BL1220-22xxR1 серия |
вилки двухрядные угловые с двойным изолятором, шаг 2,54x2,54 мм
|

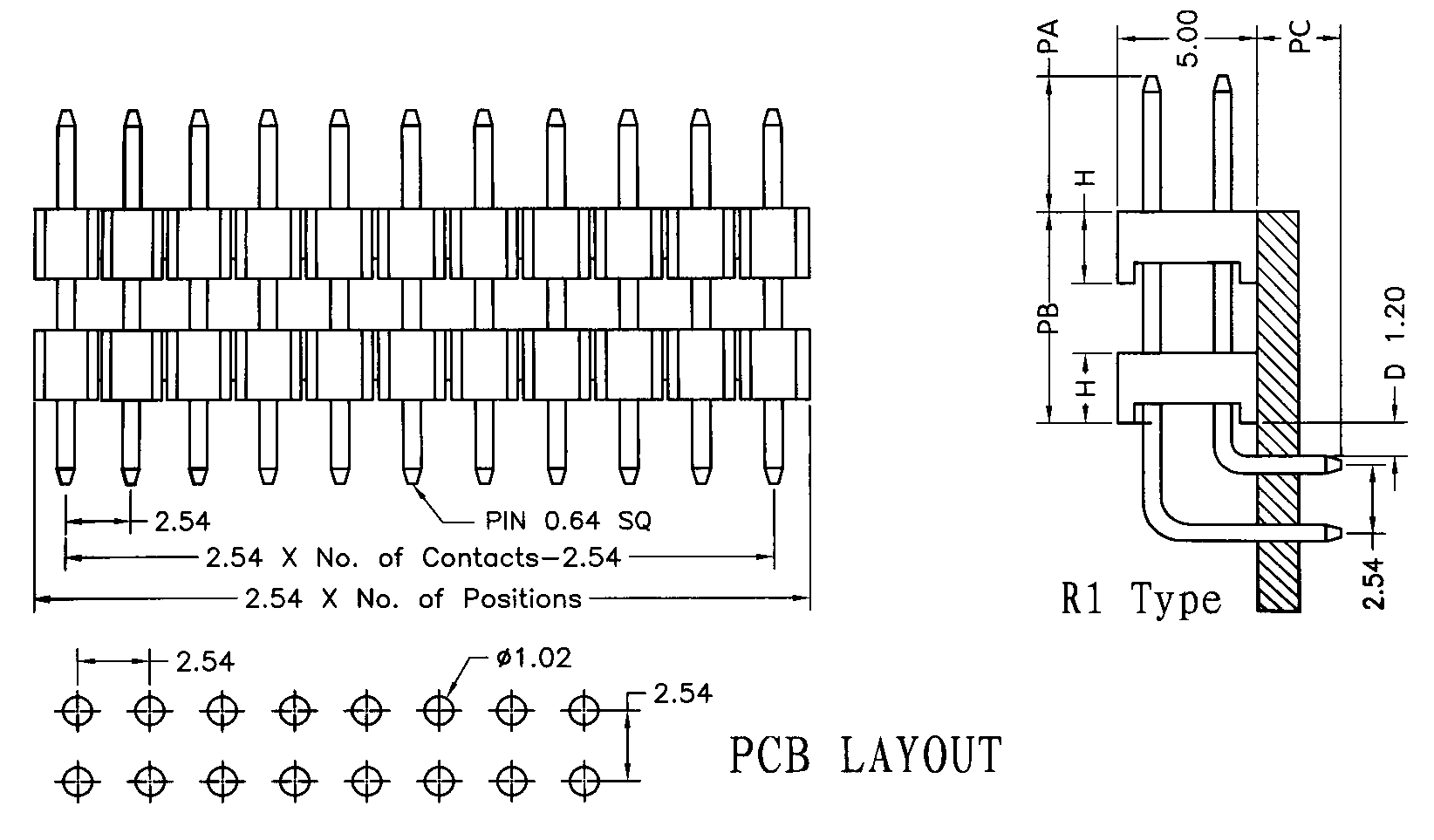

Чертеж
|
| BL1220 |
- |
2 |
2 |
XX |
XX |
R |
1 |
| 1 |
|
2 |
3 |
4 |
5 |
6 |
7 |
|
|
1) Серия:
BL1220: H=2,0мм
2) Изолятор:
2: два
3) Количество рядов:
2: два
4) Количество контактов (2…80):
XX
5) Количество контактов в ряду:
01...40
6) Вид:
R: угловой
7) Вариант:
1
|
|
Вилки двухрядные угловые с двойным изолятором данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6… и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+135°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
Макет печатной платы
|
|
|
|
|
