BL1225-12xxZ-PG серия |
вилки двухрядные SMD горизонтальные с направляющими в плату, шаг 2,54x2,54 мм
|

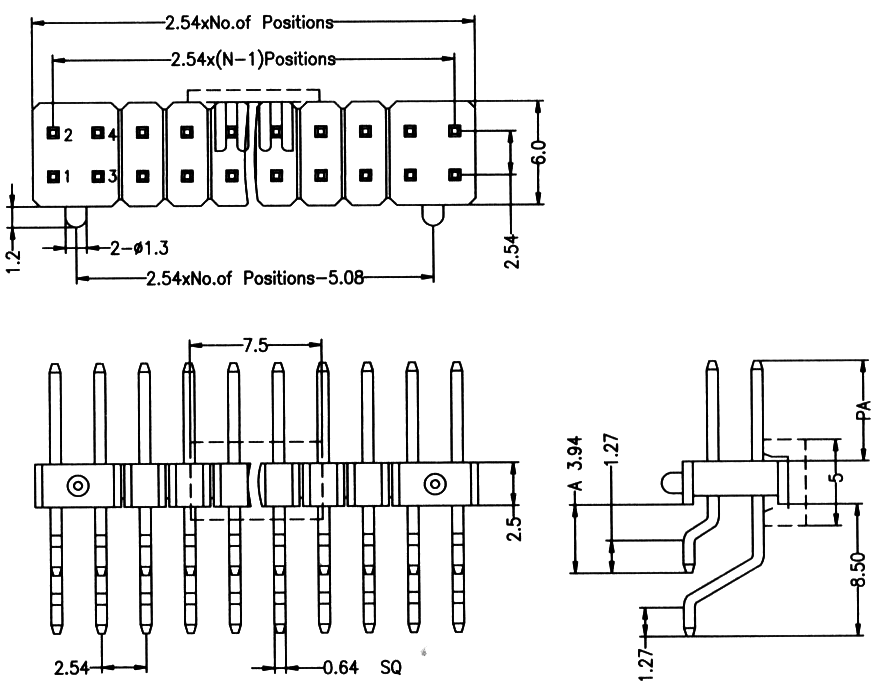

Чертеж
|
| BL1225 |
- |
1 |
2 |
XX |
Z |
- |
PG |
| 1 |
|
2 |
3 |
4 |
5 |
|
6 |
|
|
1) Серия:
BL1225
2) Изолятор:
1: один
3) Количество рядов:
2: два
4) Количество контактов (2…80):
XX
5) Вид:
Z: горизонтальный для поверхностного (SMD) монтажа
6) Направляющие:
PG: направляющие есть
|
|
Вилки двухрядные SMD горизонтальные с направляющими в плату данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6… и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+147°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

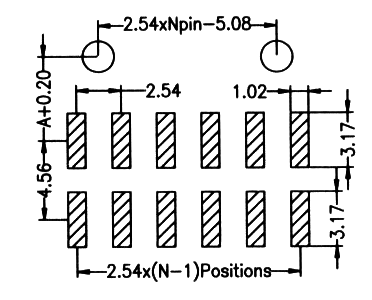

Макет печатной платы
 |
| 98140 |
BL1225-1201Z-PG |
2*1 |
| 98141 |
BL1225-1202Z-PG |
2*2 |
| 98142 |
BL1225-1203Z-PG |
2*3 |
| 98143 |
BL1225-1204Z-PG |
2*4 |
| 98144 |
BL1225-1205Z-PG |
2*5 |
| 98145 |
BL1225-1206Z-PG |
2*6 |
| 98146 |
BL1225-1207Z-PG |
2*7 |
| 98147 |
BL1225-1208Z-PG |
2*8 |
| 98148 |
BL1225-1209Z-PG |
2*9 |
| 98149 |
BL1225-1210Z-PG |
2*10 |
| 98150 |
BL1225-1211Z-PG |
2*11 |
| 98151 |
BL1225-1212Z-PG |
2*12 |
| 98152 |
BL1225-1213Z-PG |
2*13 |
| 98153 |
BL1225-1214Z-PG |
2*14 |
| 98154 |
BL1225-1215Z-PG |
2*15 |
| 98155 |
BL1225-1216Z-PG |
2*16 |
| 98156 |
BL1225-1217Z-PG |
2*17 |
| 98157 |
BL1225-1218Z-PG |
2*18 |
| 98158 |
BL1225-1219Z-PG |
2*19 |
| 98159 |
BL1225-1220Z-PG |
2*20 |
| 98160 |
BL1225-1221Z-PG |
2*21 |
| 98161 |
BL1225-1222Z-PG |
2*22 |
| 98162 |
BL1225-1223Z-PG |
2*23 |
| 98163 |
BL1225-1224Z-PG |
2*24 |
| 98164 |
BL1225-1225Z-PG |
2*25 |
| 98165 |
BL1225-1226Z-PG |
2*26 |
| 98166 |
BL1225-1227Z-PG |
2*27 |
| 98167 |
BL1225-1228Z-PG |
2*28 |
| 98168 |
BL1225-1229Z-PG |
2*29 |
| 98169 |
BL1225-1230Z-PG |
2*30 |
| 98170 |
BL1225-1231Z-PG |
2*31 |
| 98171 |
BL1225-1232Z-PG |
2*32 |
| 98172 |
BL1225-1233Z-PG |
2*33 |
| 98173 |
BL1225-1234Z-PG |
2*34 |
| 98174 |
BL1225-1235Z-PG |
2*35 |
| 98175 |
BL1225-1236Z-PG |
2*36 |
| 98176 |
BL1225-1237Z-PG |
2*37 |
| 98177 |
BL1225-1238Z-PG |
2*38 |
| 98178 |
BL1225-1239Z-PG |
2*39 |
| 98179 |
BL1225-1240Z-PG |
2*40 |
|
Макет печатной платы
|
|
|
|
|
