BL1215-12xxM-PG серия |
вилки двухрядные SMD горизонтальные угловые с двойным изолятором с направляющими в плату, шаг 2,54x2,54 мм
|

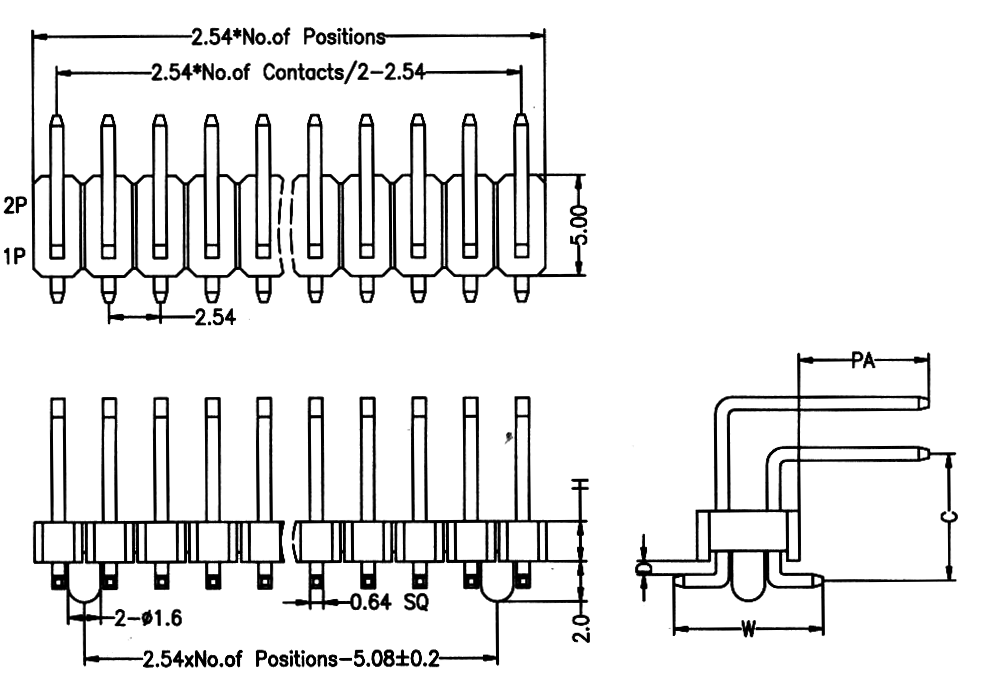

Чертеж
|
| BL1215 |
- |
1 |
2 |
XX |
M |
- |
PG |
| 1 |
|
2 |
3 |
4 |
5 |
|
6 |
|
|
1) Серия:
BL1215
2) Изолятор:
1: один
3) Количество рядов:
2: два
4) Количество контактов в ряду:
01...40
5) Вид:
M: вертикальный для поверхностного (SMD) монтажа
6) Направляющие:
PG: направляющие есть
|
|
Вилки двухрядные SMD горизонтальные угловые с двойным изолятором с направляющими в плату данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6… и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+124°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 98380 |
BL1215-1201M-PG |
2x1 |
| 98381 |
BL1215-1202M-PG |
2x2 |
| 98382 |
BL1215-1203M-PG |
2x3 |
| 98383 |
BL1215-1204M-PG |
2x4 |
| 98384 |
BL1215-1205M-PG |
2x5 |
| 98385 |
BL1215-1206M-PG |
2x6 |
| 98386 |
BL1215-1207M-PG |
2x7 |
| 98387 |
BL1215-1208M-PG |
2x8 |
| 98388 |
BL1215-1209M-PG |
2x9 |
| 98389 |
BL1215-1210M-PG |
2x10 |
| 98390 |
BL1215-1211M-PG |
2x11 |
| 98391 |
BL1215-1212M-PG |
2x12 |
| 98392 |
BL1215-1213M-PG |
2x13 |
| 98393 |
BL1215-1214M-PG |
2x14 |
| 98394 |
BL1215-1215M-PG |
2x15 |
| 98395 |
BL1215-1216M-PG |
2x16 |
| 98396 |
BL1215-1217M-PG |
2x17 |
| 98397 |
BL1215-1218M-PG |
2x18 |
| 98398 |
BL1215-1219M-PG |
2x19 |
| 98399 |
BL1215-1220M-PG |
2x20 |
| 98400 |
BL1215-1221M-PG |
2x21 |
| 98401 |
BL1215-1222M-PG |
2x22 |
| 98402 |
BL1215-1223M-PG |
2x23 |
| 98403 |
BL1215-1224M-PG |
2x24 |
| 98404 |
BL1215-1225M-PG |
2x25 |
| 98405 |
BL1215-1226M-PG |
2x26 |
| 98406 |
BL1215-1227M-PG |
2x27 |
| 98407 |
BL1215-1228M-PG |
2x28 |
| 98408 |
BL1215-1229M-PG |
2x29 |
| 98409 |
BL1215-1230M-PG |
2x30 |
| 98410 |
BL1215-1231M-PG |
2x31 |
| 98411 |
BL1215-1232M-PG |
2x32 |
| 98412 |
BL1215-1233M-PG |
2x33 |
| 98413 |
BL1215-1234M-PG |
2x34 |
| 98414 |
BL1215-1235M-PG |
2x35 |
| 98415 |
BL1215-1236M-PG |
2x36 |
| 98416 |
BL1215-1237M-PG |
2x37 |
| 98417 |
BL1215-1238M-PG |
2x38 |
| 98418 |
BL1215-1239M-PG |
2x39 |
| 98419 |
BL1215-1240M-PG |
2x40 |
|
Макет печатной платы
|
|
|
|
|
