BL1225-12xxM-PG серия |
вилки двухрядные SMD горизонтальные угловые с двойным изолятором с направляющими в плату, шаг 2,54x2,54 мм
|

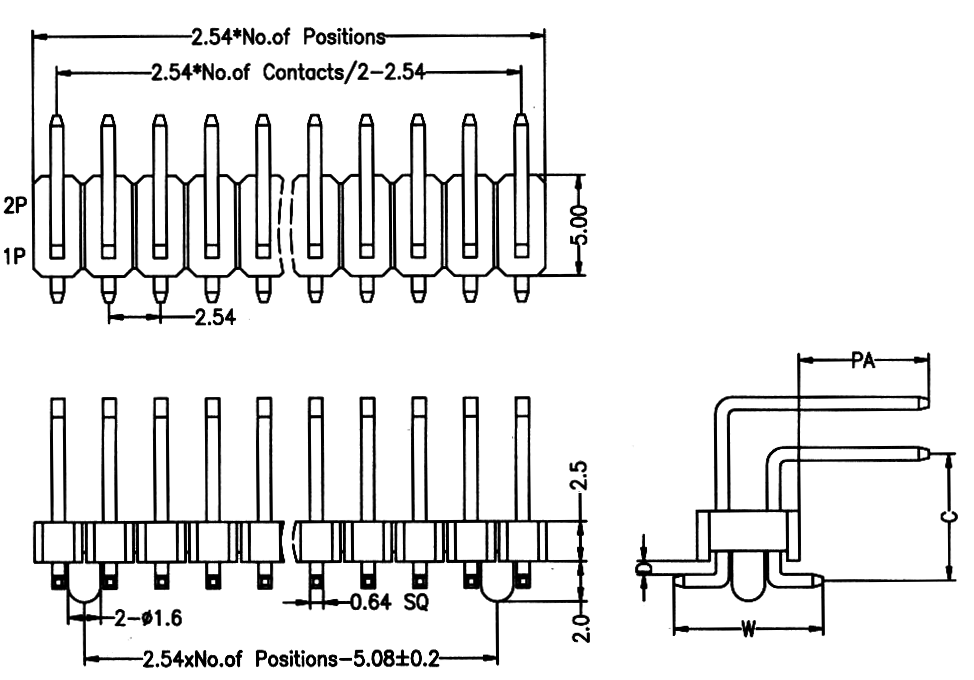

Чертеж
|
| BL1225 |
- |
1 |
2 |
XX |
M |
- |
PG |
| 1 |
|
2 |
3 |
4 |
5 |
|
6 |
|
|
1) Серия:
BL1225: H=2,5мм
2) Изолятор:
1: один
3) Количество рядов:
2: два
4) Количество контактов в ряду:
01...40
5) Вид:
M: вертикальный для поверхностного (SMD) монтажа
6) Направляющие
PG: направляющие есть
|
|
Вилки двухрядные SMD горизонтальные угловые с двойным изолятором с направляющими в плату данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6… и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+143°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
Макет печатной платы
|
|
|
|
|
