BL1215-22xxM-PG серия |
вилки двухрядные SMD горизонтальные угловые с двойным изолятором с направляющими в плату, шаг 2,54x2,54 мм
|

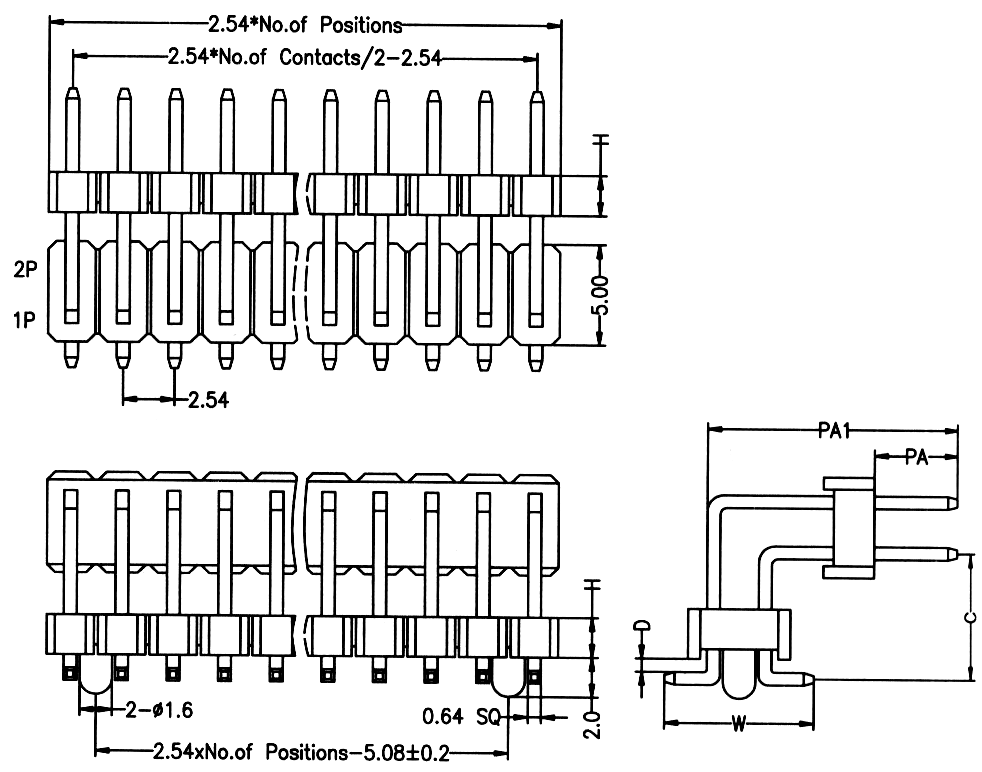

Чертеж
|
| BL1215 |
- |
2 |
2 |
XX |
M |
- |
PG |
| 1 |
|
2 |
3 |
4 |
5 |
|
6 |
|
|
1) Серия:
BL1215
2) Изолятор:
2: два
3) Количество рядов:
2: два
4) Количество контактов в ряду:
01...40
5) Вид:
M: вертикальный для поверхностного (SMD) монтажа
6) Направляющие:
PG: направляющие есть
|
|
Вилки двухрядные SMD горизонтальные угловые с двойным изолятором с направляющими в плату данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6… и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+125°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 98540 |
BL1215-2201M-PG |
2x1 |
| 98541 |
BL1215-2202M-PG |
2x2 |
| 98542 |
BL1215-2203M-PG |
2x3 |
| 98543 |
BL1215-2204M-PG |
2x4 |
| 98544 |
BL1215-2205M-PG |
2x5 |
| 98545 |
BL1215-2206M-PG |
2x6 |
| 98546 |
BL1215-2207M-PG |
2x7 |
| 98547 |
BL1215-2208M-PG |
2x8 |
| 98548 |
BL1215-2209M-PG |
2x9 |
| 98549 |
BL1215-2210M-PG |
2x10 |
| 98550 |
BL1215-2211M-PG |
2x11 |
| 98551 |
BL1215-2212M-PG |
2x12 |
| 98552 |
BL1215-2213M-PG |
2x13 |
| 98553 |
BL1215-2214M-PG |
2x14 |
| 98554 |
BL1215-2215M-PG |
2x15 |
| 98555 |
BL1215-2216M-PG |
2x16 |
| 98556 |
BL1215-2217M-PG |
2x17 |
| 98557 |
BL1215-2218M-PG |
2x18 |
| 98558 |
BL1215-2219M-PG |
2x19 |
| 98559 |
BL1215-2220M-PG |
2x20 |
| 98560 |
BL1215-2221M-PG |
2x21 |
| 98561 |
BL1215-2222M-PG |
2x22 |
| 98562 |
BL1215-2223M-PG |
2x23 |
| 98563 |
BL1215-2224M-PG |
2x24 |
| 98564 |
BL1215-2225M-PG |
2x25 |
| 98565 |
BL1215-2226M-PG |
2x26 |
| 98566 |
BL1215-2227M-PG |
2x27 |
| 98567 |
BL1215-2228M-PG |
2x28 |
| 98568 |
BL1215-2229M-PG |
2x29 |
| 98569 |
BL1215-2230M-PG |
2x30 |
| 98570 |
BL1215-2231M-PG |
2x31 |
| 98571 |
BL1215-2232M-PG |
2x32 |
| 98572 |
BL1215-2233M-PG |
2x33 |
| 98573 |
BL1215-2234M-PG |
2x34 |
| 98574 |
BL1215-2235M-PG |
2x35 |
| 98575 |
BL1215-2236M-PG |
2x36 |
| 98576 |
BL1215-2237M-PG |
2x37 |
| 98577 |
BL1215-2238M-PG |
2x38 |
| 98578 |
BL1215-2239M-PG |
2x39 |
| 98579 |
BL1215-2240M-PG |
2x40 |
|
Макет печатной платы
|
|
|
|
|
