| Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,54x2,54 мм |
BL1220-22xxM-PG серия |
вилки двухрядные SMD горизонтальные угловые с двойным изолятором с направляющими в плату, шаг 2,54x2,54 мм
|

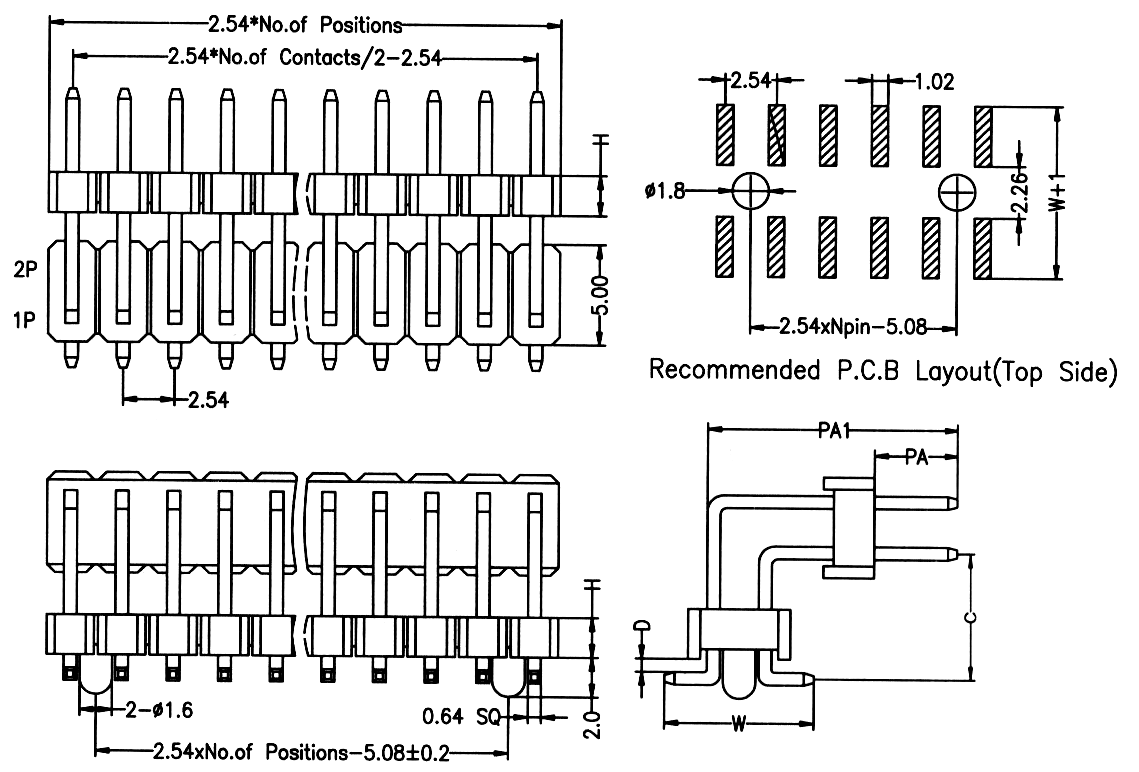

Чертеж
|
| BL1220 |
- |
2 |
2 |
XX |
M |
- |
PG |
| 1 |
|
2 |
3 |
4 |
5 |
|
6 |
|
|
1) Серия:
BL1220: H=2,0мм
2) Изолятор:
2: два
3) Количество рядов:
2: два
4) Количество контактов в ряду:
01...40
5) Вид:
M: вертикальный для поверхностного (SMD) монтажа
6) Направляющие
PG: направляющие есть
|
|
Вилки двухрядные SMD горизонтальные угловые с двойным изолятором с направляющими в плату данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6… и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+134°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

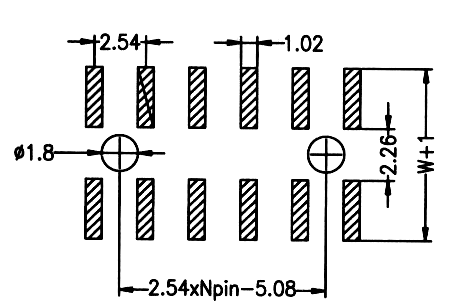

Макет печатной платы
 |
| 98580 |
BL1220-2201M-PG |
2x1 |
| 98581 |
BL1220-2202M-PG |
2x2 |
| 98582 |
BL1220-2203M-PG |
2x3 |
| 98583 |
BL1220-2204M-PG |
2x4 |
| 98584 |
BL1220-2205M-PG |
2x5 |
| 98585 |
BL1220-2206M-PG |
2x6 |
| 98586 |
BL1220-2207M-PG |
2x7 |
| 98587 |
BL1220-2208M-PG |
2x8 |
| 98588 |
BL1220-2209M-PG |
2x9 |
| 98589 |
BL1220-2210M-PG |
2x10 |
| 98590 |
BL1220-2211M-PG |
2x11 |
| 98591 |
BL1220-2212M-PG |
2x12 |
| 98592 |
BL1220-2213M-PG |
2x13 |
| 98593 |
BL1220-2214M-PG |
2x14 |
| 98594 |
BL1220-2215M-PG |
2x15 |
| 98595 |
BL1220-2216M-PG |
2x16 |
| 98596 |
BL1220-2217M-PG |
2x17 |
| 98597 |
BL1220-2218M-PG |
2x18 |
| 98598 |
BL1220-2219M-PG |
2x19 |
| 98599 |
BL1220-2220M-PG |
2x20 |
| 98600 |
BL1220-2221M-PG |
2x21 |
| 98601 |
BL1220-2222M-PG |
2x22 |
| 98602 |
BL1220-2223M-PG |
2x23 |
| 98603 |
BL1220-2224M-PG |
2x24 |
| 98604 |
BL1220-2225M-PG |
2x25 |
| 98605 |
BL1220-2226M-PG |
2x26 |
| 98606 |
BL1220-2227M-PG |
2x27 |
| 98607 |
BL1220-2228M-PG |
2x28 |
| 98608 |
BL1220-2229M-PG |
2x29 |
| 98609 |
BL1220-2230M-PG |
2x30 |
| 98610 |
BL1220-2231M-PG |
2x31 |
| 98611 |
BL1220-2232M-PG |
2x32 |
| 98612 |
BL1220-2233M-PG |
2x33 |
| 98613 |
BL1220-2234M-PG |
2x34 |
| 98614 |
BL1220-2235M-PG |
2x35 |
| 98615 |
BL1220-2236M-PG |
2x36 |
| 98616 |
BL1220-2237M-PG |
2x37 |
| 98617 |
BL1220-2238M-PG |
2x38 |
| 98618 |
BL1220-2239M-PG |
2x39 |
| 98619 |
BL1220-2240M-PG |
2x40 |
|
Макет печатной платы
|
|
|
|
|
