| Разъемы >> Соединители межплатные >> шаг 5,08 мм |
BL1125-11xxR серия |
Вилки открытые угловые однорядные, шаг 5,08 мм
|

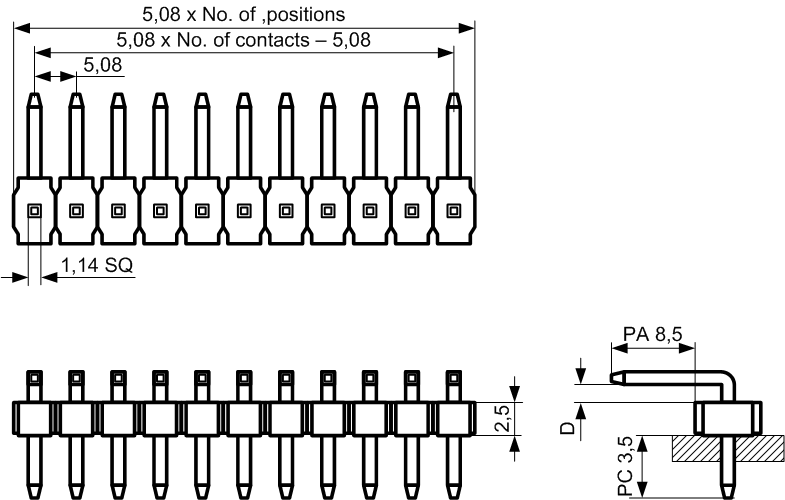

Чертеж
|
|
|
|
1) серия:
1125-11
2) количество контактов (1...20):
01: 1 контакт (дополняется нулем впереди, если менее 10 контактов, т.е.: 01, 02...09)
20: 20 контактов
3) Вид:
R: угловой
S: прямой
M: для поверхностного монтажа
|
|
Вилки открытые угловые однорядные данной серии изготавливаются на фабрике в виде линеек 1x20 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 7 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
Макет печатной платы
|
|
|
|
|
