Крепеж UNC4-40 для разъемов D-SUB
 |
| Крепеж UNC#4-40 для разъемов D-SUB поставляется с нашего склада в Москве и под заказ с фабрики.
Широкое распространение получила серия DS1045-01 комплектов крепежа компании CONNFLY.
Некоторые зарубежные фабрики расширили ассортимент CONNFLY и дополнили шестигранные стойки серии DS1045-01 размерами, которые CONNFLY не поставляет.
Наша компания предлагает клиентам как готовые комплекты, так и их отдельные составляющие: стойки, гайки, плоские шайбы и шайбы Гровера.
Возможность поставки комплектов крепежа DS1045-01, а также отсутствующих позиций уточняйте у наших менеджеров.
|
|
Гайки UNC#4-40 для разъемов D-SUB
Шайбы UNC#4-40 для разъемов D-SUB
| |
Код
товара |
Марка |
чертеж |
 |
362946 |
SCR-15WSG (W-C0550-0080-2) |
 |
 |
362945 |
SCR-15WS (W-C0550-0050-1) |
 |

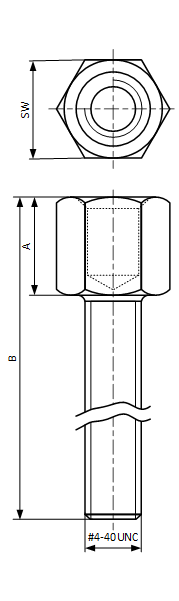

Стойки шестигранные UNC#4-40 для разъемов D-SUB
| |
Код
товара |
Марка |
SW |
A |
B |
|
373702 |
H-L0400-1000-1-04 |
4,75 |
4,0 |
10,0 |
| 373703 |
H-L0400-1180-1-04 |
4,75 |
4,0 |
11,8 |
| 373704 |
H-L0400-1200-1-04 |
4,75 |
4,0 |
12,0 |
| 373705 |
H-L0400-1280-1-04 |
4,75 |
4,0 |
12,8 |
| 373706 |
H-L0400-1320-1-04 |
4,75 |
4,0 |
13,2 |
| 373708 |
H-L0400-1570-1-04 |
4,75 |
4,0 |
15,7 |
| 373709 |
H-L0400-1700-1-04 |
4,75 |
4,0 |
17,0 |
| 373710 |
H-L0400-1780-1-04 |
4,75 |
4,0 |
17,8 |
| 373711 |
H-L0400-1880-1-04 |
4,75 |
4,0 |
18,8 |
| 86904 |
SCR-15S (TB-09670029007) |
4,75 |
4,8 |
9,8 |
| 46457 |
SCR-10 (СА-0230) |
4,75 |
4,8 |
11,8 |
| 373712 |
H-L0480-1000-1-04 |
4,75 |
4,8 |
10,0 |
| 373714 |
H-L0480-1200-1-04 |
4,75 |
4,8 |
12,0 |
| 372984 |
H-L0480-1280-1-04 |
4,75 |
4,8 |
12,8 |
| 373715 |
H-L0480-1320-1-04 |
4,75 |
4,8 |
13,2 |
| 373716 |
H-L0480-1570-1-04 |
4,75 |
4,8 |
15,7 |
| 373717 |
H-L0480-1700-1-04 |
4,75 |
4,8 |
17,0 |
| 373701 |
H-L0480-1780-1-04 |
4,75 |
4,8 |
17,8 |
| 373718 |
H-L0480-1880-1-04 |
4,75 |
4,8 |
18,8 |

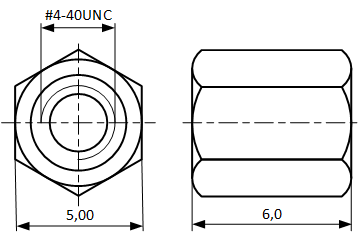

| 232204 |
BLHSN#4-40/5.0+6.0 |
4,75 |
5,0 |
6,0 |
| 232205 |
BLHSN#4-40/5.0+7.0 |
4,75 |
5,0 |
7,0 |
| 232206 |
BLHSN#4-40/5.0+8.0 |
4,75 |
5,0 |
8,0 |
| 232207 |
BLHSN#4-40/5.0+10.0 |
4,75 |
5,0 |
10,0 |
| 232208 |
BLHSN#4-40/5.0+12.0 |
4,75 |
5,0 |
12,0 |
| 232209 |
BLHSN#4-40/5.0+16.0 |
4,75 |
5,0 |
16,0 |
| 266277 |
BLHSN#4-40/5.0+17.0 |
4,75 |
5,0 |
21,0 |
| 373719 |
H-L0580-1000-1-04 |
4,75 |
5,8 |
10,0 |
| 260447 |
H-L0580-1180-1-04 |
4,75 |
5,8 |
11,8 |
| 373720 |
H-L0580-1200-1-04 |
4,75 |
5,8 |
12,0 |
| 373721 |
H-L0580-1280-1-04 |
4,75 |
5,8 |
12,8 |
| 373722 |
H-L0580-1320-1-04 |
4,75 |
5,8 |
13,2 |
| 373723 |
H-L0580-1570-1-04 |
4,75 |
5,8 |
15,7 |
| 373724 |
H-L0580-1700-1-04 |
4,75 |
5,8 |
17,0 |
| 373725 |
H-L0580-1780-1-04 |
4,75 |
5,8 |
17,8 |
| 373726 |
H-L0580-1880-1-04 |
4,75 |
5,8 |
18,8 |
| 254916 |
BLHSN#4-40/6.0+4.0 |
4,75 |
6,0 |
4,0 |
| 232210 |
BLHSN#4-40/6.0+5.0 |
4,75 |
6,0 |
5,0 |
| 232211 |
BLHSN#4-40/6.0+6.0 |
4,75 |
6,0 |
6,0 |
| 232212 |
BLHSN#4-40/6.0+7.0 |
4,75 |
6,0 |
7,0 |
| 254917 |
BLHSN#4-40/6.0+8.0 |
4,75 |
6,0 |
8,0 |

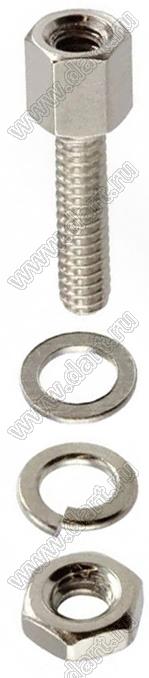

Комплекты крепежа D-SUB:
cтойка шестигранная с внутренней и внешней резьбами UNC#4-40
+ плоская шайба + шайба Гровера + гайка
| |
Код
товара |
Марка |
SW |
A |
B |
 |
260427 |
DS1045-01-10004004 (UNC#4-40x4.0+6.0) |
4,75 |
4,0 |
10,0 |
| 260428 |
DS1045-01-11804004 (UNC#4-40x4.0+7.8) |
4,75 |
4,0 |
11,8 |
| 260429 |
DS1045-01-12004004 (UNC#4-40x4.0+8.0) |
4,75 |
4,0 |
12,0 |
| 260430 |
DS1045-01-128004004 (UNC#4-40x4.0+8.8) |
4,75 |
4,0 |
12,8 |
| 260431 |
DS1045-01-13204004 (UNC#4-40x4.0+9.2) |
4,75 |
4,0 |
13,2 |
| 260433 |
DS1045-01-15704004 (UNC#4-40x4.0+11.7) |
4,75 |
4,0 |
15,7 |
| 260435 |
DS1045-01-17004004 (UNC#4-40x4.0+13.0) |
4,75 |
4,0 |
17,0 |
| 260432 |
DS1045-01-17804004 (UNC#4-40x4.0+13.8) |
4,75 |
4,0 |
17,8 |
| 260434 |
DS1045-01-18804004 (UNC#4-40x4.0+14.8) |
4,75 |
4,0 |
18,8 |
| 362942 |
SCR-15 (СА-0240), комплект 1+1 |
4,75 |
4,8 |
9,8 |
| 362941 |
SCR-15 (СА-0240), комплект 1+1+2 |
4,75 |
4,8 |
9,8 |
| 260436 |
DS1045-01-10004804 (UNC#4-40x4.8+5.2/KLS1-4-40 UNC-10.0) |
4,75 |
4,8 |
10,0 |
| 260437 |
DS1045-01-11804804 (UNC#4-40x4.8+7.0/KLS1-4-40 UNC-11.8) |
4,75 |
4,8 |
11,8 |
| 260438 |
DS1045-01-12004804 (UNC#4-40x4.8+7.2) |
4,75 |
4,8 |
12,0 |
| 260439 |
DS1045-01-12804804 (UNC#4-40x4.8+8.0/KLS1-4-40 UNC-12.8) |
4,75 |
4,8 |
12,8 |
| 260440 |
DS1045-01-13204804 (UNC#4-40x4.8+8.4) |
4,75 |
4,8 |
13,2 |
| 260442 |
DS1045-01-15704804 (UNC#4-40x4.8+10.9/KLS1-4-40 UNC-15.7) |
4,75 |
4,8 |
15,7 |
| 373727 |
BLHSN#4-40/5,0+16,0+2FSW+2GW+1N |
4,75 |
5,0 |
21,0 |
| 260444 |
DS1045-01-17004804 (UNC#4-40x4.8+12.2) |
4,75 |
4,8 |
17,0 |
| 373728 |
DS1045-01-17804804 (UNC#4-40x4.8+13.0/KLS1-4-40 UNC-17.8) |
4,75 |
4,8 |
18,0 |
| 260443 |
DS1045-01-18804804 (UNC#4-40x4.8+14.0/KLS1-4-40 UNC-18.8) |
4,75 |
4,8 |
18,8 |
| 260445 |
DS1045-01-10005804 (UNC#4-40x5.8+4.2) |
4,75 |
5,8 |
10,0 |
| 260446 |
DS1045-01-11805804 (UNC#4-40x5.8+6.0) |
4,75 |
5,8 |
11,8 |
| 373729 |
DS1045-01-11805804 (UNC#4-40x5.8+6.2) |
4,75 |
5,8 |
12,0 |
| 260448 |
DS1045-01-12805804 (UNC#4-40x5.8+7.0) |
4,75 |
5,8 |
12,8 |
| 260449 |
DS1045-01-13205804 (UNC#4-40x5.8+7.4) |
4,75 |
5,8 |
13,2 |
| 260451 |
DS1045-01-15705804 (UNC#4-40x5.8+9.9) |
4,75 |
5,8 |
15,7 |
| 260453 |
DS1045-01-17005804 (UNC#4-40x5.8+11.2) |
4,75 |
5,8 |
17,0 |
| 260450 |
DS1045-01-17805804 (UNC#4-40x5.8+12.0) |
4,75 |
5,8 |
17,8 |
| 260452 |
DS1045-01-18805804 (UNC#4-40x5.8+13.0) |
4,75 |
5,8 |
18,8 |

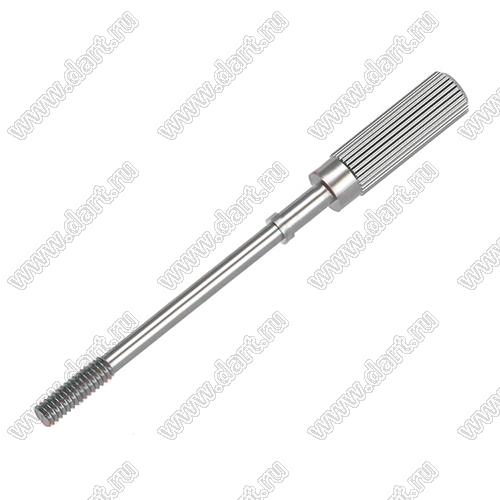

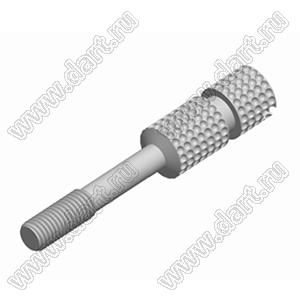

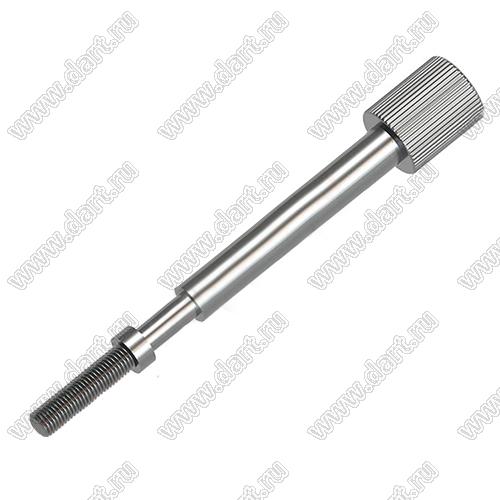

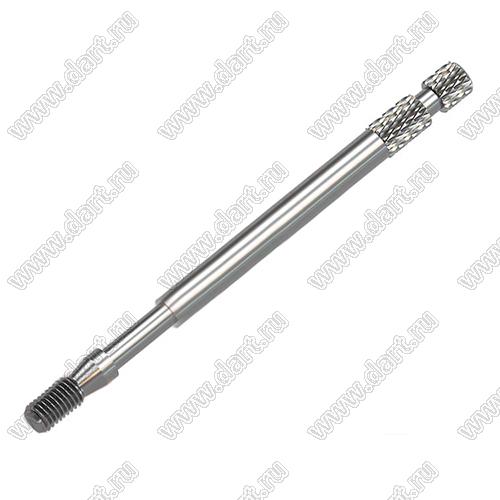

Винты удлиненные UNC#4-40 для разъемов D-SUB
| |
Код
товара |
Марка |
L, мм |
pdf |
 |
260456 |

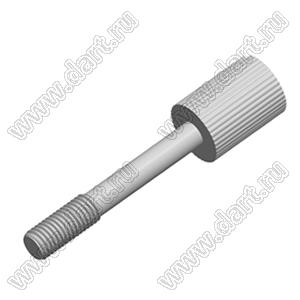

DS1045-04 |
22,5 |
 |
 |
260457 |
DS1045-05 |
23,0 |
|
 |
260458 |

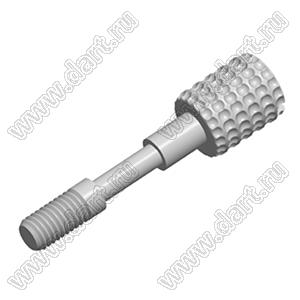

DS1045-06 |
23,0 |
|
 |
260459 |

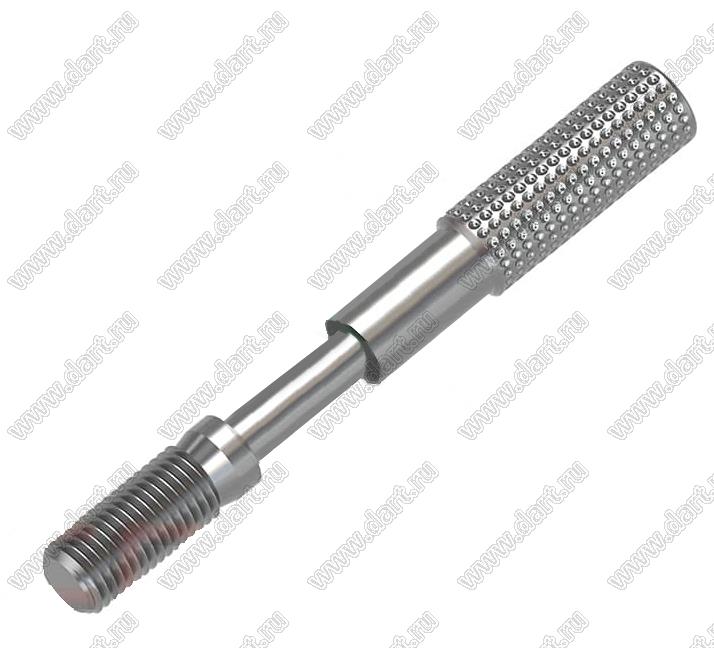

DS1045-07 |
27,0 |
|
 |
260460 |

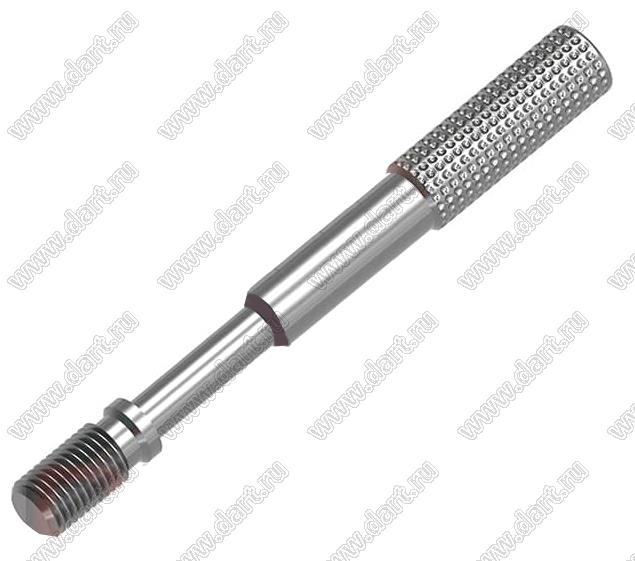

DS1045-08 |
31,0 |
|
 |
260461 |

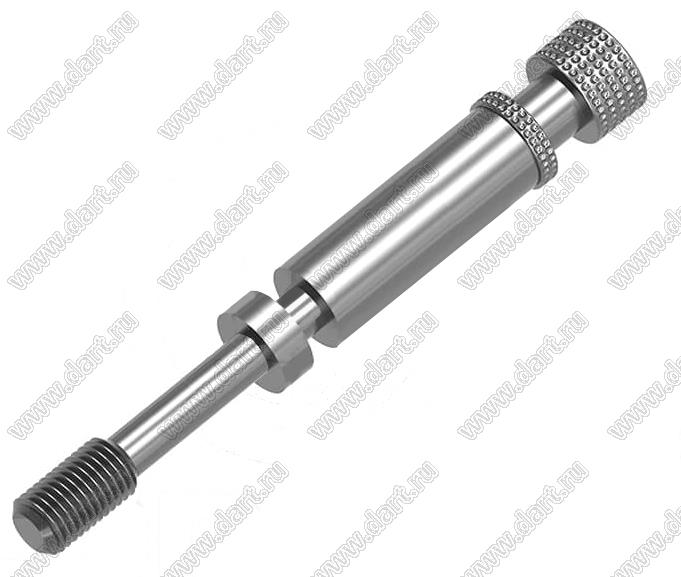

DS1045-09 |
32,0 |
|
 |
260462 |

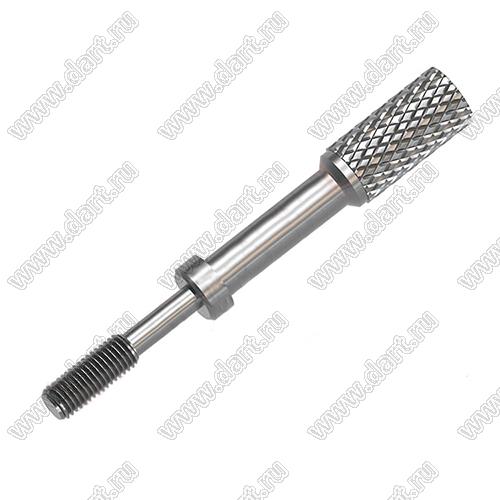

DS1045-10 |
37,0 |
|
 |
260463 |

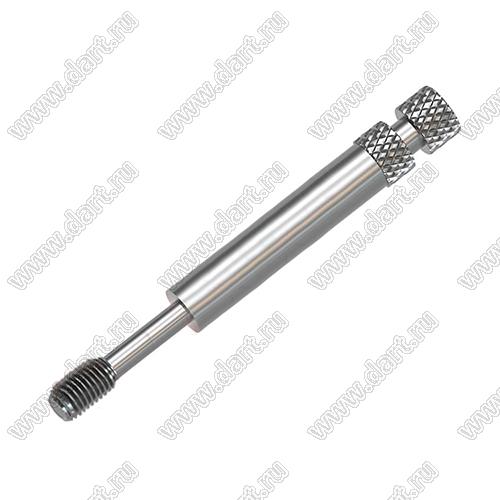

DS1045-11 |
37,0 |
|
 |
260464 |

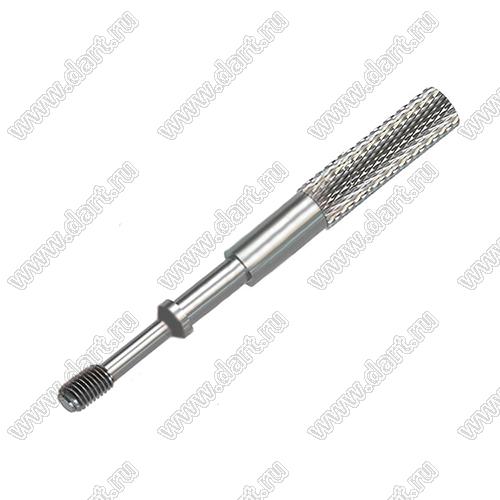

DS1045-12 |
44,0 |
|
 |
260465 |

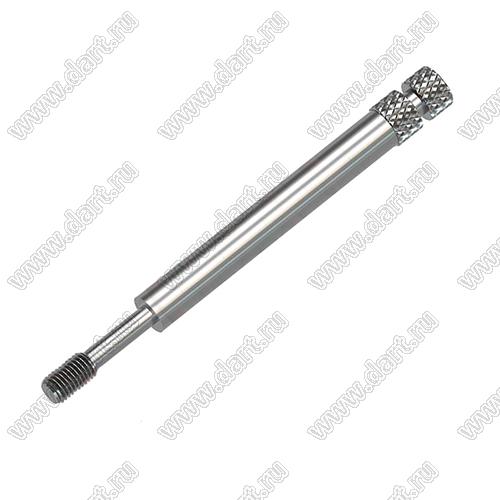

DS1045-13 |
44,0 |
|
 |
260466 |
DS1045-14 |
47,0 |
|
 |
260467 |

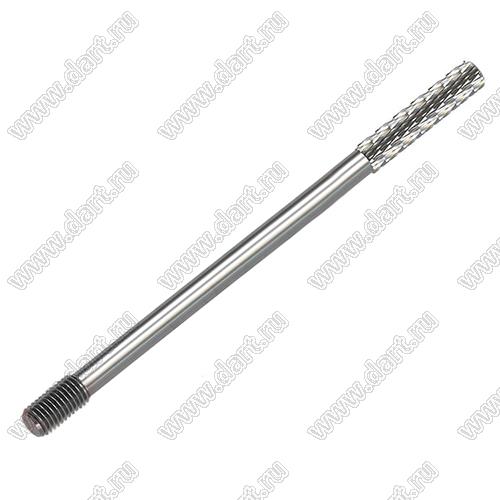

DS1045-15 |
44,7 |
|
 |
260468 |

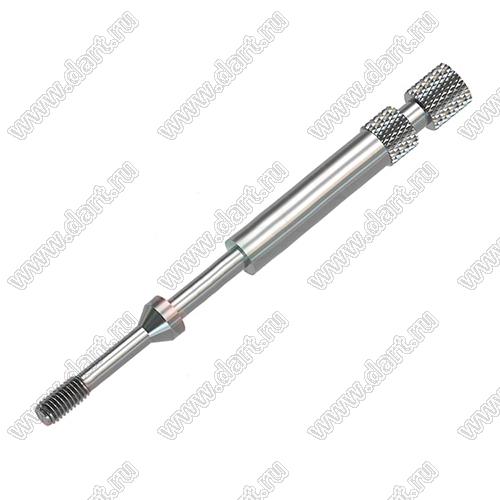

DS1045-16 |
47,5 |
|
 |
260469 |
DS1045-17 |
48,5 |
|
 |
260470 |

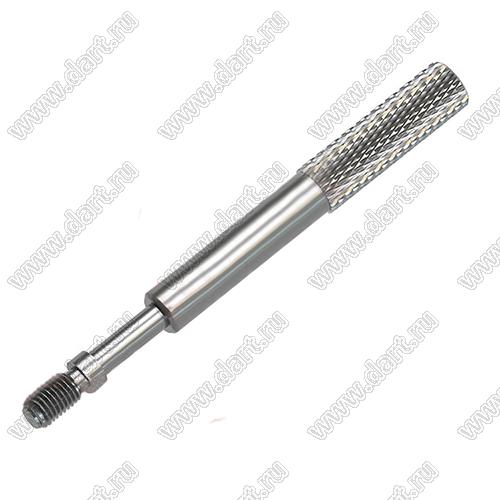

DS1045-18 |
50,8 |
|
 |
260471 |
DS1045-19 |
56,5 |
|
 |
260472 |

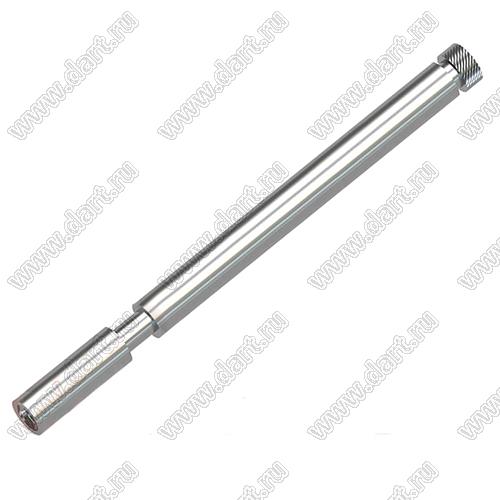

DS1045-20 |
60,2 |
|

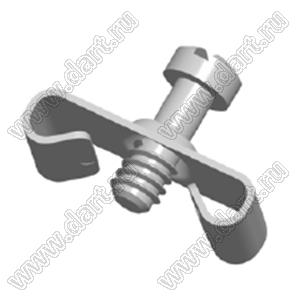

Винт UNC#4-40 стопорный для разъемов D-SUB
| |
Код
товара |
Марка |
pdf |
 |
260455 |
DS1045-03 |
|
|
|
|
|
