| Разъемы D-SUB |

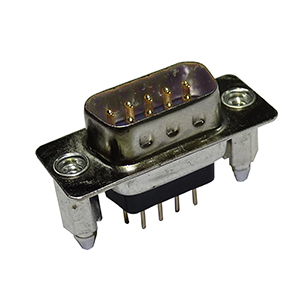

DS1034-xxX (5502-xxX, DP-xxX) серия: вилки и розетки D-SUB прямые для пайки в плату
Электрические характеристики:
Рабочий ток: 3 А (макс.)
Рабочее напряжение: 250 В (макс.)
Сопротивление контактов: 30 мОм макс.
Сопротивление изоляции: 5000 МОм (мин.)
Напряжение пробоя: 1000 В (перем.) в течение 1 минуты
Рабочая температура: -40...+85°C
Материал:
Изолятор: высокотемпературный полистирол UL94V-0, усиленный стекловолокном
Контакты: медный сплав, покрытый никелем с частичным золочением
Корпус: железо, луженое оловом
Разъемы D-SUB серии DS1034-xxX (5502-xxX, DPBS-xxX) используются в промышленной и гражданской электронной аппаратуре. Разъемы DS1034-xxX (5502-xxX, DPBS-xxX) серии предназначены для пайки в отверстия платы.
Разъемы D-SUB серии DS1034-xxX (5502-xxX, DPBS-xxX) поставляются как с установленными шестигранными стойками, так и без них.
Шестигранные стойки могут быть установлены впереди разъема (CC) или сзади разъема (CS).
Разъемы D-SUB серии DS1034-xxX (5502-xxX, DPBS-xxX) поставляются со склада в Москве и под заказ. |
 |
|
Вилки прямые D-SUB
для пайки в плату |
Розетки прямые D-SUB
для пайки в плату |
|
|
| DS1034 |
- |
09 |
M |
B |
T |
SI |
S |
S |
| 1 |
|
2 |
3 |
4 |
5 |
6 |
7 |
8 |
1) серия:
DS1034: вилки и розетки D-SUB прямые для пайки в плату
2) количество контактов:
09: 9
15: 15
25: 25
37: 37
3) вид контактов
M: вилка
F: розетка
4) цвет изолятора
B: черный
W: белый
U: синий
5) покрытие кожухов
T: передний и задний кожухи луженые
N: передний кожух никелированный, задний кожух луженый
6) покрытие контактов:
SI: полное золочение
0: частичное золочение

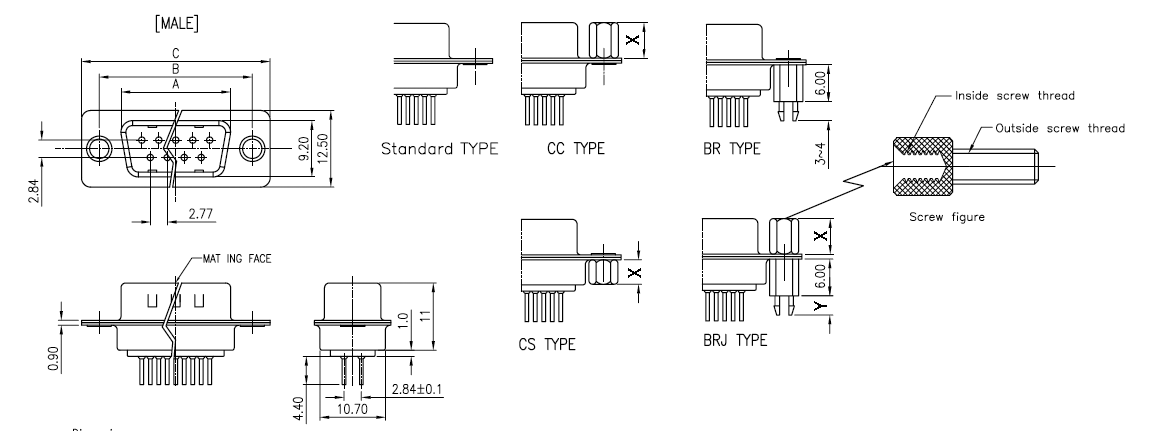

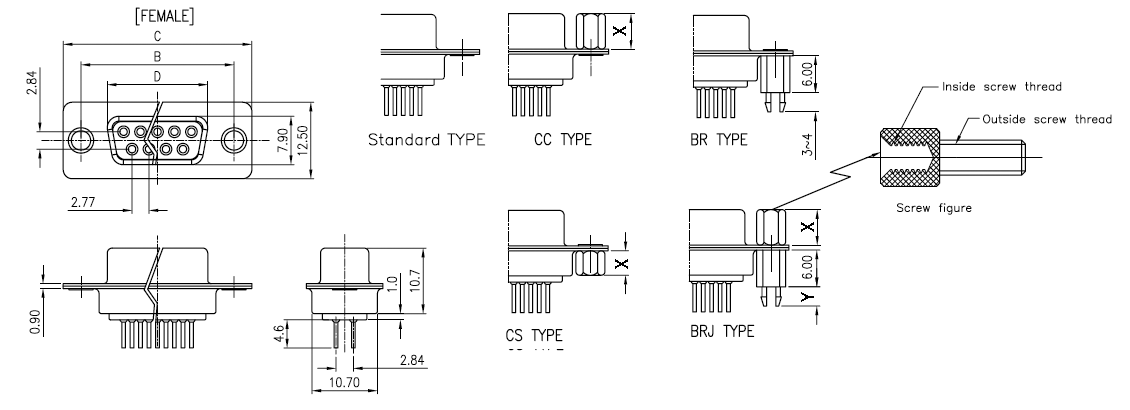

7) крепеж - шестигранные стойки:
S: стандарт без стоек
1: CC стойки впереди
2: CS стойки сзади
3: BR тип (защелки в плату)
4: BRJ тип Y: 3~4 мм
5: BRJ тип Y: 5~6 мм
6: BRJ тип Y: 3~4 мм (внутренняя резьба M2,6x0,45P, внешняя резьба UNC#4-40)
7: BRJ тип Y: 3~4 мм (внутренняя резьба M3,0x0,50P, внешняя резьба UNC#4-40)
8) длина шестигранных стоек X:
S: стандарт без стоек 1: 5,00 мм
2: 3,00 мм
3: 5,20 мм
4: 4,80 мм
5: 5,80 мм
6: 4,00 мм
|
 |
 |
 |
 |
 |
| Вилки прямые D-SUB для пайки на кабель; без гаек |
Розетки прямые D-SUB для пайки на кабель; без гаек |
Вилки прямые D-SUB с гайками впереди и защелками для пайки в плату |
Розетки прямые D-SUB с гайками впереди и защелками для пайки в плату |
Вилки прямые D-SUB с гайками сзади |
 |
 |
 |
 |
 |
| Розетки прямые D-SUB с гайками сзади |
Вилки прямые D-SUB с гайками впереди |
Розетки прямые D-SUB с гайками впереди |
Вилки прямые D-SUB с защелками для пайки в плату |
Розетки прямые D-SUB с защелками для пайки в плату |
Вилки прямые D-SUB для пайки в плату; без гаек |
| 23760 |
DS1034-09M |
5502-09P, DP-09M |
9 |
17,90 |
24,99 |
30,80 |
| 11531 |
DS1034-15M |
5502-15P, DP-15M |
15 |
26,50 |
33,32 |
39,14 |
| 11533 |
DS1034-25M |
5502-25P, DP-25M |
25 |
40,00 |
47,04 |
53,04 |
| 11535 |
DS1034-37M |
5502-37P, DP-37M |
37 |
56,50 |
63,50 |
69,32 |
|
| |

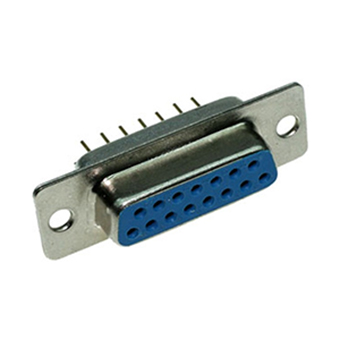

Розетки прямые D-SUB для пайки в плату; без гаек |
| 11538 |
DS1034-09F |
5502-09S, DP-09F |
9 |
24,99 |
30,80 |
16,33 |
| 73905 |
DS1034-15F |
5502-15S, DP-15F |
15 |
33,32 |
39,14 |
24,66 |
| 24535 |
DS1034-25F |
5502-25S, DP-25F |
25 |
47,04 |
53,04 |
38,38 |
| 73945 |
DS1034-37F |
5502-37S, DP-37F |
37 |
63,50 |
69,32 |
54,84 |
|
| |
Вилки прямые D-SUB для пайки в плату; гайки впереди и защелки в плату |
| 24529 |
DS1034-09M-BRJ |
5502-09P-BRJ, DP-09M |
9 |
17,90 |
24,99 |
30,80 |
| 24530 |
DS1034-15M-BRJ |
5502-15P-BRJ, DP-15M |
15 |
26,50 |
33,32 |
39,14 |
| 24534 |
DS1034-25M-BRJ |
5502-25P-BRJ, DP-25M |
25 |
40,00 |
47,04 |
53,04 |
| 24536 |
DS1034-37M-BRJ |
5502-37P-BRJ, DP-37M |
37 |
56,50 |
63,50 |
69,32 |
|
| |

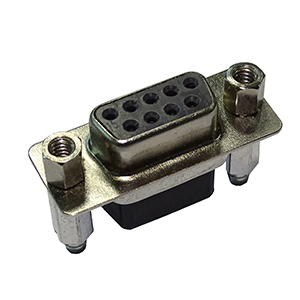

Розетки прямые D-SUB для пайки в плату; гайки впереди и защелки в плату |
| 24532 |
DS1034-09F-BRJ |
5502-09S-BRJ, DP-09F |
9 |
24,99 |
30,80 |
16,33 |
| 24533 |
DS1034-15F-BRJ |
5502-15S-BRJ, DP-15F |
15 |
33,32 |
39,14 |
24,66 |
| 24531 |
DS1034-25F-BRJ |
5502-25S-BRJ, DP-25F |
25 |
47,04 |
53,04 |
38,38 |
| 24537 |
DS1034-37F-BRJ |
5502-37S-BRJ, DP-37F |
37 |
63,50 |
69,32 |
54,84 |
|
| |

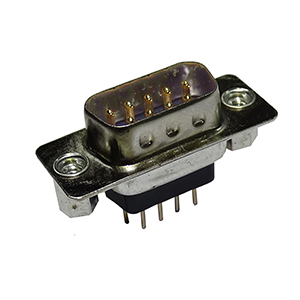

Вилки прямые D-SUB для пайки в плату; гайки сзади |
| 157640 |
DS1034-09M-CS |
5502-09P-CS, DP-09M |
9 |
17,90 |
24,99 |
30,80 |
| 157641 |
DS1034-15M-CS |
5502-15P-CS, DP-15M |
15 |
26,50 |
33,32 |
39,14 |
| 24665 |
DS1034-25M-CS |
5502-25P-CS, DP-25M |
25 |
40,00 |
47,04 |
53,04 |
| 157642 |
DS1034-37M-CS |
5502-37P-CS, DP-37M |
37 |
56,50 |
63,50 |
69,32 |
|
| |

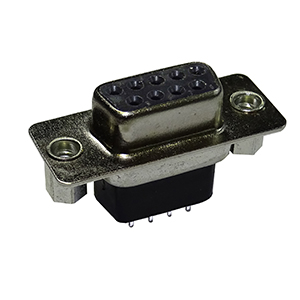

Розетки прямые D-SUB для пайки в плату; гайки сзади |
| 157643 |
DS1034-09F-CS |
5502-09S-CS, DP-09F |
9 |
24,99 |
30,80 |
16,33 |
| 157644 |
DS1034-15F-CS |
5502-15S-CS, DP-15F |
15 |
33,32 |
39,14 |
24,66 |
| 24666 |
DS1034-25F-CS |
5502-25S-CS, DP-25F |
25 |
47,04 |
53,04 |
38,38 |
| 157645 |
DS1034-37F-CS |
5502-37S-CS, DP-37F |
37 |
63,50 |
69,32 |
54,84 |
|
| |

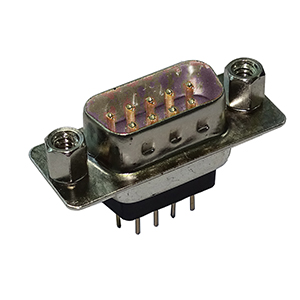

Вилки прямые D-SUB для пайки в плату; гайки впереди |
| 157646 |
DS1034-09M-CC |
5502-09P-CC, DP-09M |
9 |
17,90 |
24,99 |
30,80 |
| 157647 |
DS1034-15M-CC |
5502-15P-CC, DP-15M |
15 |
26,50 |
33,32 |
39,14 |
| 157648 |
DS1034-25M-CC |
5502-25P-CC, DP-25M |
25 |
40,00 |
47,04 |
53,04 |
| 157649 |
DS1034-37M-CC |
5502-37P-CC, DP-37M |
37 |
56,50 |
63,50 |
69,32 |
|
| |

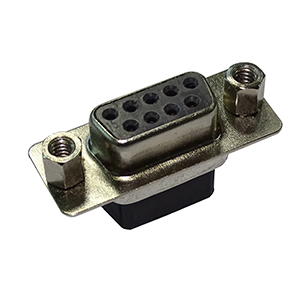

Розетки прямые D-SUB для пайки в плату; гайки впереди |
| 157650 |
DS1034-09F-CC |
5502-09S-CC, DP-09F |
9 |
24,99 |
30,80 |
16,33 |
| 157651 |
DS1034-15F-CC |
5502-15S-CC, DP-15F |
15 |
33,32 |
39,14 |
24,66 |
| 157652 |
DS1034-25F-CC |
5502-25S-CC, DP-25F |
25 |
47,04 |
53,04 |
38,38 |
| 157653 |
DS1034-37F-CC |
5502-37S-CC, DP-37F |
37 |
63,50 |
69,32 |
54,84 |
|
| |
Вилки прямые D-SUB для пайки в плату; защелки в плату |
| 157654 |
DS1034-09M-BR |
5502-09P-BR, DP-09M |
9 |
17,90 |
24,99 |
30,80 |
| 157655 |
DS1034-15M-BR |
5502-15P-BR, DP-15M |
15 |
26,50 |
33,32 |
39,14 |
| 157656 |
DS1034-25M-BR |
5502-25P-BR, DP-25M |
25 |
40,00 |
47,04 |
53,04 |
| 157657 |
DS1034-37M-BR |
5502-37P-BR, DP-37M |
37 |
56,50 |
63,50 |
69,32 |
|
| |

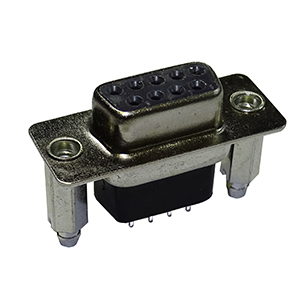

Розетки прямые D-SUB для пайки в плату; защелки в плату |
| 157658 |
DS1034-09F-BR |
5502-09S-BR, DP-09F |
9 |
24,99 |
30,80 |
16,33 |
| 157659 |
DS1034-15F-BR |
5502-15S-BR, DP-15F |
15 |
33,32 |
39,14 |
24,66 |
| 157660 |
DS1034-25F-BR |
5502-25S-BR, DP-25F |
25 |
47,04 |
53,04 |
38,38 |
| 157661 |
DS1034-37F-BR |
5502-37S-BR, DP-37F |
37 |
63,50 |
69,32 |
54,84 |
|
| |
|
|
|
|
