| Разъемы D-SUB |
Серия DC (5503) - с вставными контактами под обжим
Электрические характеристики:
Рабочий ток: 3 А (макс.)
Рабочее напряжение: 250 В (макс.)
Сопротивление контактов: 30 мОм макс.
Сопротивление изоляции: 5000 МОм (мин.)
Напряжение пробоя: 1000 В (перем.) в течение 1 минуты
Рабочая температура: -40...+85°C
Материал:
Изолятор: высокотемпературный полистирол UL94V-0, усиленный стекловолокном
Контакты: медный сплав, покрытый никелем с частичным золочением
Корпус: железо, луженое оловом
|
|
1) Серия
2) Количество позиций
3) P: цанговые контакты (вилка)
S: цанговые контакты (розетка)
4) CS: гайка сзади
СС: гайка впереди
|

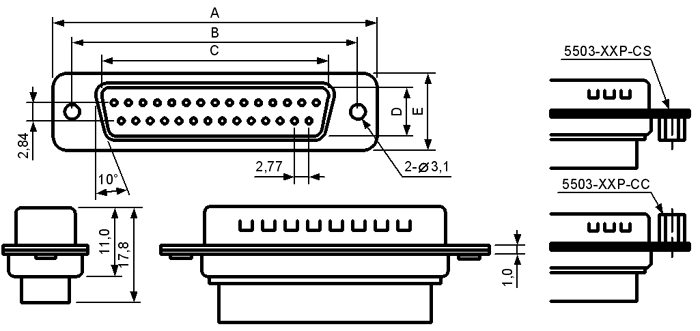

DC-xxM
(5503-XXP) |
чертеж |
| Марка |
Кол-во
контактов |
Размер, мм |
| A 0,5 |
B |
C |
D |
E |
| DC-9M |
9 |
30,81 |
24,99 |
16,33 |
7,90 |
12,50 |
| DC-15M |
15 |
39,14 |
33,32 |
24,66 |
7,90 |
12,50 |
| DC-19M* |
19 |
44,80 |
38,86 |
30,00 |
7,90 |
12,50 |
| DC-23M* |
23 |
50,30 |
44,30 |
35,30 |
7,90 |
12,50 |
| DC-25M |
25 |
53,04 |
47,04 |
38,38 |
7,90 |
12,50 |
| DC-37M |
37 |
69,32 |
63,50 |
54,84 |
7,90 |
12,50 |
| DC-50M* |
50 |
66,93 |
61,11 |
52,43 |
10,74 |
15,37 |
* - не рекомендован к применению
|

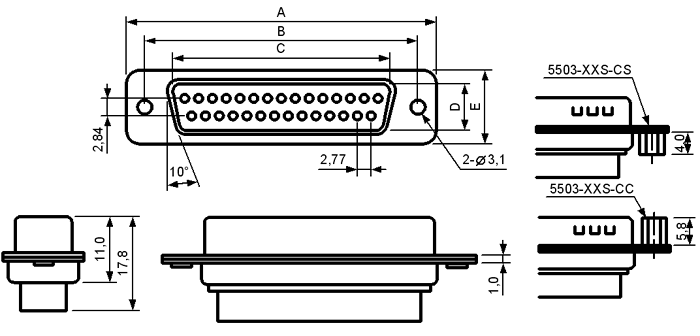

DC-xxF
(5503-XXS) |
чертеж |
| Марка |
Кол-во
контактов |
Размер, мм |
| A 0,5 |
B |
C |
D |
E |
| DC-9F |
9 |
30,81 |
24,99 |
16,33 |
7,90 |
12,50 |
| DC-15F |
15 |
39,14 |
33,32 |
24,66 |
7,90 |
12,50 |
| DC-19F* |
19 |
44,80 |
38,86 |
30,00 |
7,90 |
12,50 |
| DC-23F* |
23 |
50,30 |
44,30 |
35,30 |
7,90 |
12,50 |
| DC-25F |
25 |
53,04 |
47,04 |
38,38 |
7,90 |
12,50 |
| DC-37F |
37 |
69,32 |
63,50 |
54,84 |
7,90 |
12,50 |
| DC-50F* |
50 |
66,93 |
61,11 |
52,43 |
10,74 |
15,37 |
* - не рекомендован к применению
|
|
|
|
|
