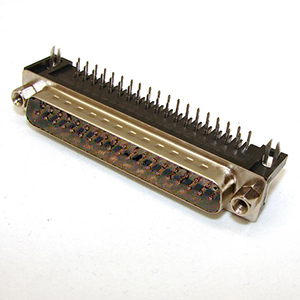

DS1037-xxX (5504-xxX, DRB-xxX) серия: вилки и розетки D-SUB угловые
для пайки в плату

Электрические характеристики:
Рабочий ток: 3 А (макс.)
Рабочее напряжение: 250 В (макс.)
Сопротивление контактов: 30 мОм макс.
Сопротивление изоляции: 5000 МОм (мин.)
Напряжение пробоя: 1000 В (перем.) в течение 1 минуты
Рабочая температура: -40...+85°C

Материал:
Изолятор: высокотемпературный полистирол UL94V-0, усиленный стекловолокном
Контакты: медный сплав, покрытый никелем с частичным золочением
Корпус: железо, луженое оловом

DS1037	-	09	M	T	A	B	T	4	4
1		2	3	4	5	6	7	8	9

1) серия:
     DS1037: вилки и розетки D-SUB угловые для пайки в плату с защелками в плату
2) количество контактов:
     09: 9
     15: 15
     25: 25
     37: 37
3) вид контактов
     M: вилка
     F: розетка
4) покрытие кожухов
     T: передний и задний кожухи луженые
     N: передний кожух никелированный, задний кожух луженый
5) крепеж - шестигранные стойки и закладные гайки:
     A: с установленными стойками
     B: с закладными гайками
     C: с установленными стойками и закладными гайками
     D: с закладными гайками и отдельно упакованными стойками
6) цвет изолятора
     B: черный
     U: синий
7) покрытие контактов:
     T: частичное золочение
     SI: полное золочение
     6: полное лужение
     1: частичное 10u” золочение
8) размер F:
     4: 4.00 мм
     7: 3.70 мм
9) размер E:
     4: 4.80 мм
     5: 5.80 мм
     6: 4.80 мм (внутренняя резьба M2,6x0,45p, внешняя резьба UNC#4-40)
     M3: 4,80 мм (внутренняя резьба M3,0, внешняя резьба UNC #4-40)

     Разъемы D-SUB серии DS1037-xxX (5504-xxX, DRB-xxX) используются в промышленной и гражданской электронной аппаратуре. Разъемы DS1037-xxX (5504-xxX, DRB-xxX) серии предназначены для пайки в отверстия платы.
     Разъемы D-SUB серии DS1037-xxX (5504-xxX, DRB-xxX) поставляются как с установленными шестигранными стойками, так и без них.
     Шестигранные стойки могут быть установлены впереди разъема (CC) или сзади разъема (CS).
     Разъемы D-SUB серии DS1037-xxX (5504-xxX, DRB-xxX) поставляются со склада в Москве и под заказ.

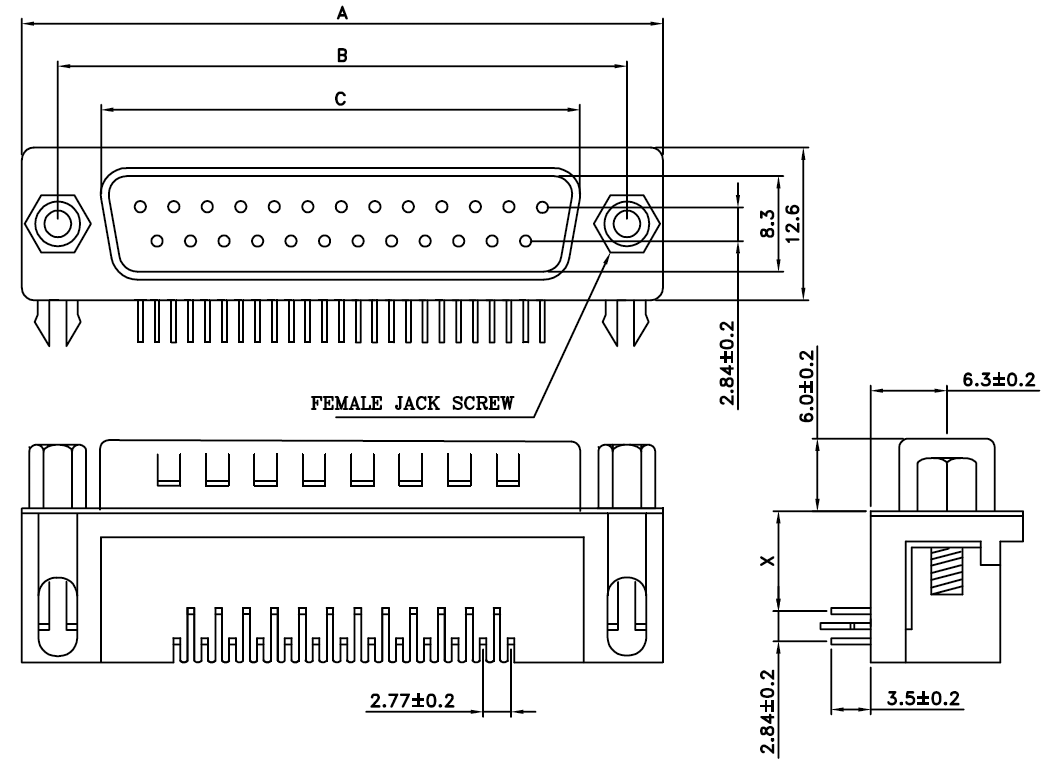

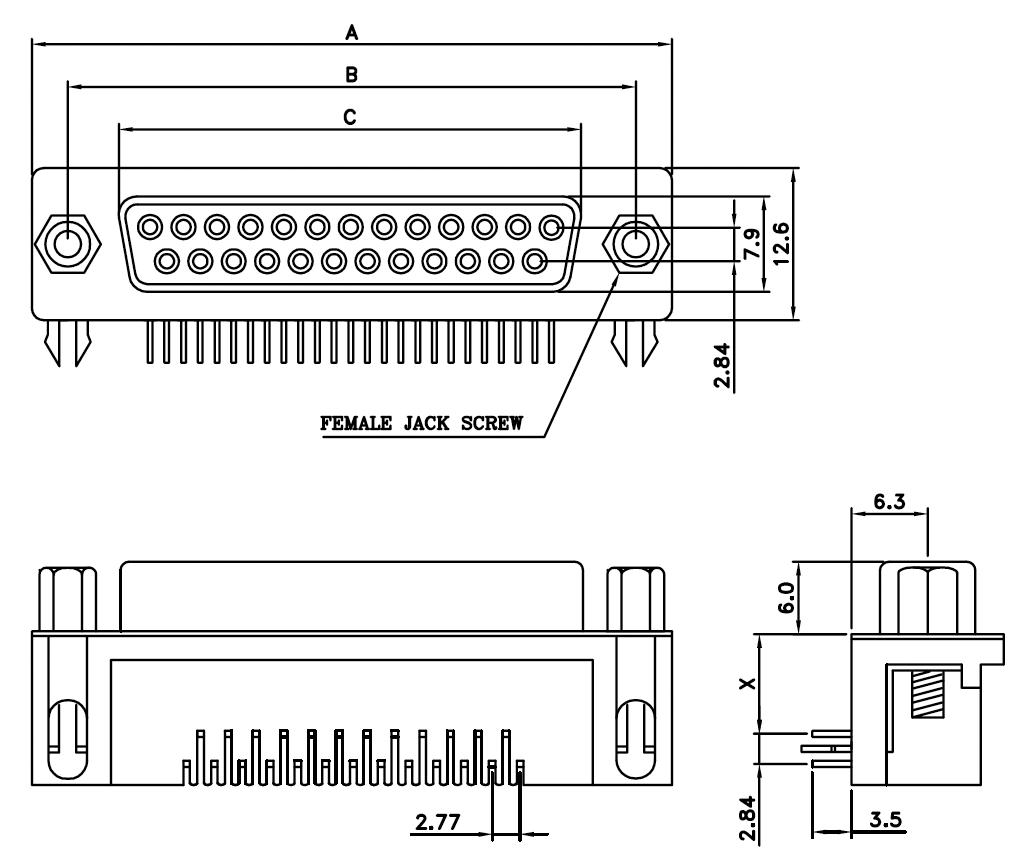

DS1037-xxM (5504-xxP, DRB-xxM)	DS1037-xxF (5504-xxS, DRB-xxF)

Вилки угловые D-SUB для пайки на плату; (x=8,08 мм)
с защелками в плату и установленными шестигранными стойками

Код товара	Марка	Аналоги	Кол-во контактов	Размеры, мм
Код товара	Марка	Аналоги	Кол-во контактов	A	B	C	X
17785	DS1037-09M-A	5504-09P-A, DRB-09MA	9	17,90	24,99	30,80	8,08
157662	DS1037-15M-A	5504-15P-A, DRB-15MA	15	26,50	33,32	39,14	8,08
157663	DS1037-25M-A	5504-25P-A, DRB-25MA	25	40,00	47,04	53,04	8,08
157664	DS1037-37M-A	5504-37P-A, DRB-37MA	37	56,50	63,50	69,32	8,08

Розетки угловые D-SUB для пайки на плату; (x=8,08 мм)
с защелками в плату и установленными шестигранными стойками

Код товара	Марка	Аналоги	Кол-во контактов	Размеры, мм
Код товара	Марка	Аналоги	Кол-во контактов	B	C	D	X
157672	DS1037-09F-A	5504-09S-A, DRB-09FA	9	24,99	30,80	16,33	8,08
157673	DS1037-15F-A	5504-15S-A, DRB-15FA	15	33,32	39,14	24,66	8,08
157674	DS1037-25F-A	5504-25S-A, DRB-25FA	25	47,04	53,04	38,38	8,08
157675	DS1037-37F-A	5504-37S-A, DRB-37FA	37	63,50	69,32	54,84	8,08

Вилки угловые D-SUB для пайки на плату; (x=9,40 мм)
с защелками в плату и установленными шестигранными стойками

Код товара	Марка	Аналоги	Кол-во контактов	Размеры, мм
Код товара	Марка	Аналоги	Кол-во контактов	A	B	C	X
157665	DS1037-1-09M-A	5504-09P-B, DRB-09MB	9	17,90	24,99	30,80	9,40
157666	DS1037-1-15M-A	5504-15P-B, DRB-15MB	15	26,50	33,32	39,14	9,40
24541	DS1037-1-25M-A	5504-25P-B, DRB-25MB	25	40,00	47,04	53,04	9,40
157667	DS1037-1-37M-A	5504-37P-B, DRB-37MB	37	56,50	63,50	69,32	9,40

Розетки угловые D-SUB для пайки на плату; (x=9,40 мм)
с защелками в плату и установленными шестигранными стойками

Код товара	Марка	Аналоги	Кол-во контактов	Размеры, мм
Код товара	Марка	Аналоги	Кол-во контактов	B	C	D	X
157676	DS1037-1-09F-A	5504-09S-B, DRB-09FB	9	24,99	30,80	16,33	9,40
157677	DS1037-1-15F-A	5504-15S-B, DRB-15FB	15	33,32	39,14	24,66	9,40
157678	DS1037-1-25F-A	5504-25S-B, DRB-25FB	25	47,04	53,04	38,38	9,40
157679	DS1037-1-37F-A	5504-37S-B, DRB-37FB	37	63,50	69,32	54,84	9,40

Вилки угловые D-SUB для пайки на плату; (x=8,08 мм)
с защелками в плату и закладными гайками

Код товара	Марка	Аналоги	Кол-во контактов	Размеры, мм
Код товара	Марка	Аналоги	Кол-во контактов	A	B	C	X
24540	DS1037-09M-B	5504-09P-A, DRB-09MA	9	17,90	24,99	30,80	8,08
157684	DS1037-15M-B	5504-15P-A, DRB-15MA	15	26,50	33,32	39,14	8,08
157685	DS1037-25M-B	5504-25P-A, DRB-25MA	25	40,00	47,04	53,04	8,08
157686	DS1037-37M-B	5504-37P-A, DRB-37MA	37	56,50	63,50	69,32	8,08

Розетки угловые D-SUB для пайки на плату; (x=8,08 мм)
с защелками в плату и закладными гайками

Код товара	Марка	Аналоги	Кол-во контактов	Размеры, мм
Код товара	Марка	Аналоги	Кол-во контактов	B	C	D	X
157694	DS1037-09F-B	5504-09S-A, DRB-09FA	9	24,99	30,80	16,33	8,08
17919	DS1037-15F-B	5504-15S-A, DRB-15FA	15	33,32	39,14	24,66	8,08
157695	DS1037-25F-B	5504-25S-A, DRB-25FA	25	47,04	53,04	38,38	8,08
157696	DS1037-37F-B	5504-37S-A, DRB-37FA	37	63,50	69,32	54,84	8,08

Вилки угловые D-SUB для пайки на плату; (x=9,40 мм)
с защелками в плату и закладными гайками

Код товара	Марка	Аналоги	Кол-во контактов	Размеры, мм
Код товара	Марка	Аналоги	Кол-во контактов	A	B	C	X
157687	DS1037-1-09M-B	5504-09P-B, DRB-09MB	9	17,90	24,99	30,80	9,40
157688	DS1037-1-15M-B	5504-15P-B, DRB-15MB	15	26,50	33,32	39,14	9,40
24543	DS1037-1-25M-B	5504-25P-B, DRB-25MB	25	40,00	47,04	53,04	9,40
157689	DS1037-1-37M-B	5504-37P-B, DRB-37MB	37	56,50	63,50	69,32	9,40

Розетки угловые D-SUB для пайки на плату; (x=9,40 мм)
с защелками в плату и закладными гайками

Код товара	Марка	Аналоги	Кол-во контактов	Размеры, мм
Код товара	Марка	Аналоги	Кол-во контактов	B	C	D	X
157697	DS1037-1-09F-B	5504-09S-B, DRB-09FB	9	24,99	30,80	16,33	9,40
157698	DS1037-1-15F-B	5504-15S-B, DRB-15FB	15	33,32	39,14	24,66	9,40
157699	DS1037-1-25F-B	5504-25S-B, DRB-25FB	25	47,04	53,04	38,38	9,40
157700	DS1037-1-37F-B	5504-37S-B, DRB-37FB	37	63,50	69,32	54,84	9,40

Вилки угловые D-SUB для пайки на плату; (x=8,08 мм)
с защелками в плату, с установленными шестигранными стойками и закладными гайками

Код товара	Марка	Аналоги	Кол-во контактов	Размеры, мм
Код товара	Марка	Аналоги	Кол-во контактов	A	B	C	X
24539	DS1037-09M-C	5504-09P-A, DRB-09MA	9	17,90	24,99	30,80	8,08
157705	DS1037-15M-C	5504-15P-A, DRB-15MA	15	26,50	33,32	39,14	8,08
157706	DS1037-25M-C	5504-25P-A, DRB-25MA	25	40,00	47,04	53,04	8,08
157707	DS1037-37M-C	5504-37P-A, DRB-37MA	37	56,50	63,50	69,32	8,08

Розетки угловые D-SUB для пайки на плату; (x=8,08 мм)
с защелками в плату, с установленными шестигранными стойками и закладными гайками

Код товара	Марка	Аналоги	Кол-во контактов	Размеры, мм
Код товара	Марка	Аналоги	Кол-во контактов	B	C	D	X
157715	DS1037-09F-C	5504-09S-A, DRB-09FA	9	24,99	30,80	16,33	8,08
157716	DS1037-15F-C	5504-15S-A, DRB-15FA	15	33,32	39,14	24,66	8,08
157717	DS1037-25F-C	5504-25S-A, DRB-25FA	25	47,04	53,04	38,38	8,08
157718	DS1037-37F-C	5504-37S-A, DRB-37FA	37	63,50	69,32	54,84	8,08

Вилки угловые D-SUB для пайки на плату; (x=9,40 мм)
с защелками в плату, с установленными шестигранными стойками и закладными гайками

Код товара	Марка	Аналоги	Кол-во контактов	Размеры, мм
Код товара	Марка	Аналоги	Кол-во контактов	A	B	C	X
157708	DS1037-1-09M-C	5504-09P-B, DRB-09MB	9	17,90	24,99	30,80	9,40
157709	DS1037-1-15M-C	5504-15P-B, DRB-15MB	15	26,50	33,32	39,14	9,40
24542	DS1037-1-25M-C	5504-25P-B, DRB-25MB	25	40,00	47,04	53,04	9,40
157710	DS1037-1-37M-C	5504-37P-B, DRB-37MB	37	56,50	63,50	69,32	9,40

Розетки угловые D-SUB для пайки на плату; (x=9,40 мм)
с защелками в плату, с установленными шестигранными стойками и закладными гайками

Код товара	Марка	Аналоги	Кол-во контактов	Размеры, мм
Код товара	Марка	Аналоги	Кол-во контактов	B	C	D	X
157719	DS1037-1-09F-C	5504-09S-B, DRB-09FB	9	24,99	30,80	16,33	9,40
157720	DS1037-1-15F-C	5504-15S-B, DRB-15FB	15	33,32	39,14	24,66	9,40
157721	DS1037-1-25F-C	5504-25S-B, DRB-25FB	25	47,04	53,04	38,38	9,40
157722	DS1037-1-37F-C	5504-37S-B, DRB-37FB	37	63,50	69,32	54,84	9,40

Вилки угловые D-SUB для пайки на плату; (x=8,08 мм)
с защелками в плату, с закладными гайками и отдельно упакованными шестигранными стойками

Код товара	Марка	Аналоги	Кол-во контактов	Размеры, мм
Код товара	Марка	Аналоги	Кол-во контактов	A	B	C	X
21369	DS1037-09M-D	5504-09P-A, DRB-09MA	9	17,90	24,99	30,80	8,08
17282	DS1037-15M-D	5504-15P-A, DRB-15MA	15	26,50	33,32	39,14	8,08
157726	DS1037-25M-D	5504-25P-A, DRB-25MA	25	40,00	47,04	53,04	8,08
157727	DS1037-37M-D	5504-37P-A, DRB-37MA	37	56,50	63,50	69,32	8,08

Розетки угловые D-SUB для пайки на плату; (x=8,08 мм)
с защелками в плату, с закладными гайками и отдельно упакованными шестигранными стойками

Код товара	Марка	Аналоги	Кол-во контактов	Размеры, мм
Код товара	Марка	Аналоги	Кол-во контактов	B	C	D	X
17340	DS1037-09F-D	5504-09S-A, DRB-09FA	9	24,99	30,80	16,33	8,08
17782	DS1037-15F-D	5504-15S-A, DRB-15FA	15	33,32	39,14	24,66	8,08
157733	DS1037-25F-D	5504-25S-A, DRB-25FA	25	47,04	53,04	38,38	8,08
157734	DS1037-37F-D	5504-37S-A, DRB-37FA	37	63,50	69,32	54,84	8,08

Вилки угловые D-SUB для пайки на плату; (x=9,40 мм)
с защелками в плату, с закладными гайками и отдельно упакованными шестигранными стойками

Код товара	Марка	Аналоги	Кол-во контактов	Размеры, мм
Код товара	Марка	Аналоги	Кол-во контактов	A	B	C	X
157728	DS1037-1-09M-D	5504-09P-B, DRB-09MB	9	17,90	24,99	30,80	9,40
157729	DS1037-1-15M-D	5504-15P-B, DRB-15MB	15	26,50	33,32	39,14	9,40
17786	DS1037-1-25M-D	5504-25P-B, DRB-25MB	25	40,00	47,04	53,04	9,40
17784	DS1037-1-37M-D	5504-37P-B, DRB-37MB	37	56,50	63,50	69,32	9,40

Розетки угловые D-SUB для пайки на плату; (x=9,40 мм)
с защелками в плату, с закладными гайками и отдельно упакованными шестигранными стойками

Код товара	Марка	Аналоги	Кол-во контактов	Размеры, мм
Код товара	Марка	Аналоги	Кол-во контактов	B	C	D	X
157735	DS1037-1-09F-D	5504-09S-B, DRB-09FB	9	24,99	30,80	16,33	9,40
157736	DS1037-1-15F-D	5504-15S-B, DRB-15FB	15	33,32	39,14	24,66	9,40
76092	DS1037-1-25F-D	5504-25S-B, DRB-25FB	25	47,04	53,04	38,38	9,40
17783	DS1037-1-37F-D	5504-37S-B, DRB-37FB	37	63,50	69,32	54,84	9,40
