| Разъемы D-SUB |
Серия 5505
|
Электрические характеристики:
Рабочий ток: 3 А (макс.)
Рабочее напряжение: 250 В (макс.)
Сопротивление контактов: 30 мОм макс.
Сопротивление изоляции: 5000 МОм (мин.)
Напряжение пробоя: 1000 В (перем.) в течение 1 минуты
Рабочая температура: -40...+85°C
Материал:
Изолятор: высокотемпературный полистирол UL94V-0, усиленный стекловолокном
Контакты: медный сплав, покрытый никелем с частичным золочением
Корпус: железо, луженое оловом
|
|
| 5505 |
FX |
- |
XXP |
- |
XX |
| 1 |
2 |
|
3 |
|
4 |
1) Серия
2) F1: 7,2 мм
F2: 9,4 мм
3) Количество контактов
4) P: цанговые контакты (вилка)
S: цанговые контакты
(розетка)
5) CS: гайка сзади
СС: гайка впереди
|

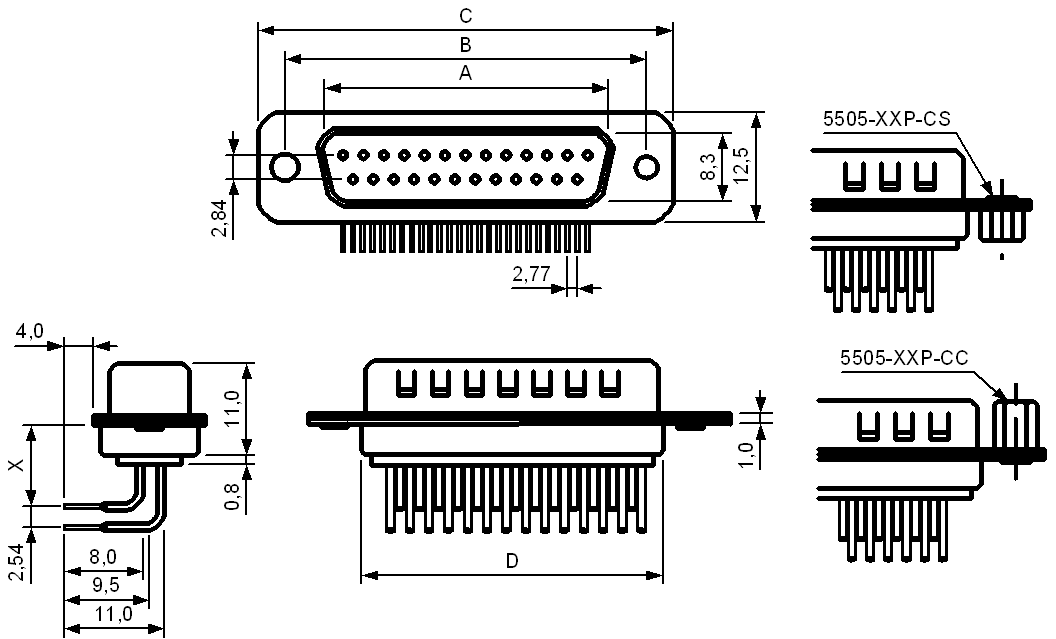

| 5505FX-XXP-XX |
чертеж |
Кол-во
контактов |
Размер, мм |
| A |
B |
C 0,5 |
D |
| 9 |
16,92 |
24,99 |
30,81 |
19,28 |
| 15 |
25,25 |
33,32 |
39,14 |
27,51 |
| 25 |
38,96 |
47,04 |
53,04 |
41,30 |
| 37 |
55,42 |
63,50 |
69,32 |
57,70 |
| 50 |
52,86 |
61,11 |
66,90 |
55,30 |
| Модель |
X, мм |
| F1 |
7,2 |
| F2 |
9,4 |
|

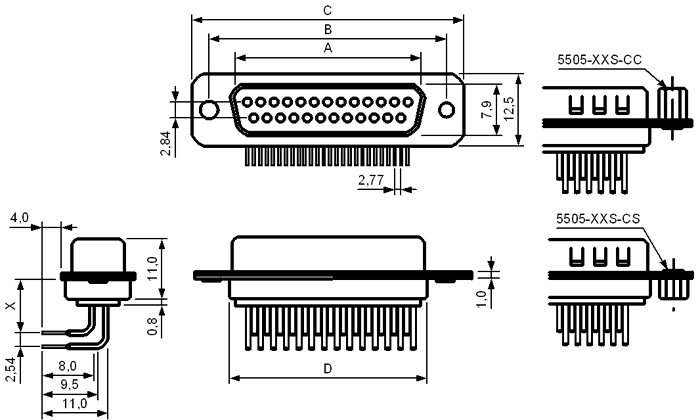

| 5505FX-XXS-XX |
чертеж |
Кол-во
контактов |
Размер, мм |
| A |
B |
C 0,5 |
D |
| 9 |
16,30 |
24,99 |
30,81 |
19,28 |
| 15 |
24,60 |
33,32 |
39,14 |
27,51 |
| 25 |
38,30 |
47,04 |
53,04 |
41,30 |
| 37 |
54,80 |
63,50 |
69,32 |
57,70 |
| 50 |
52,43 |
61,11 |
66,90 |
55,30 |
| Модель |
X, мм |
| F1 |
7,2 |
| F2 |
9,4 |
|
|
|
|
|
