Разъемы D-SUB

DS1036-xxX (5506-xxX, DI-xxXX) серия: вилки и розетки D-SUB на шлейф IDC

Электрические характеристики:
Рабочий ток: 3 А (макс.)
Рабочее напряжение: 250 В (макс.)
Сопротивление контактов: 30 мОм макс.
Сопротивление изоляции: 5000 МОм (мин.)
Напряжение пробоя: 1000 В (перем.) в течение 1 минуты
Рабочая температура: -40...+85°C

Материал:
Изолятор: высокотемпературный полистирол UL94V-0, усиленный стекловолокном
Контакты: медный сплав, покрытый никелем с частичным золочением
Корпус: железо, луженое оловом


1036 - 09 M P U SI P X
1 2 3 4 5 6 7 8

1) серия:
     1036: вилки и розетки D-SUB на шлейф IDC
2) количество контактов:
     09: 9
     15: 15
     25: 25
     37: 37
3) вид контактов
     M: вилка
     F: розетка
4) рельеф против деформации:
     P: есть
     N: нет
5) цвет изолятора:
     U: синий
     B: черный
6) покрытие контактов:
     SI: частичное золочение
7) тип заклепки::
     P: с резьбой UNC#4-40
     N: без резьбы
8) крепеж - шестигранные стойки:
     X: стандарт без стоек
     1: СС стойки впереди
     2: CS стойки сзади

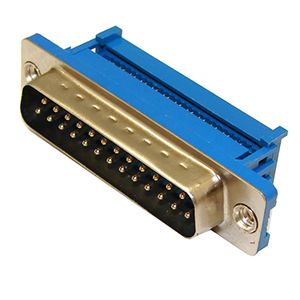

Вилки D-SUB на шлейф IDC Розетки D-SUB на шлейф IDC

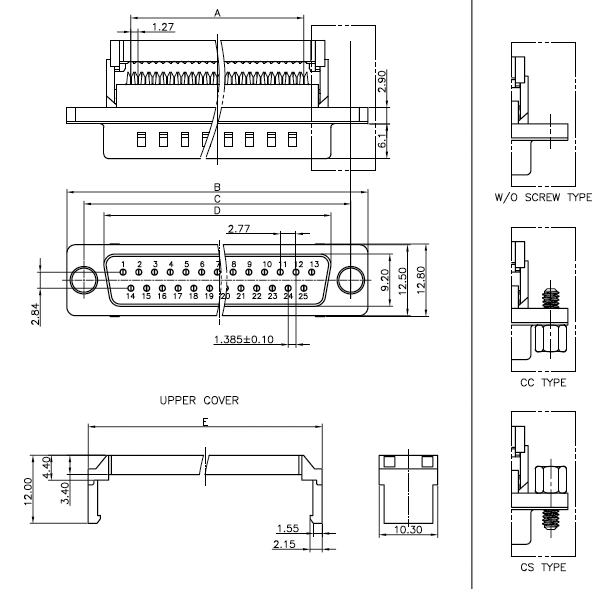

Вилки D-SUB для обжима на шлейф IDC
без закладных гаек, синий изолятор
Код
товара		 Марка Аналоги Кол-во
контактов		 Размеры, мм
A B C D E
157756 DS1036-09MU 5506-09P, DI-09M 9 10,16 30,80 24,99 17,90 19,00
157757 DS1036-15MU 5506-15P, DI-15M 15 17,78 39,14 33,32 26,50 27,34
157758 DS1036-25MU 5506-25P, DI-25M 25 30,48 53,04 47,04 40,00 41,24
157759 DS1036-37MU 5506-37P, DI-37M 37 45,72 69,32 63,50 56,50 57,52

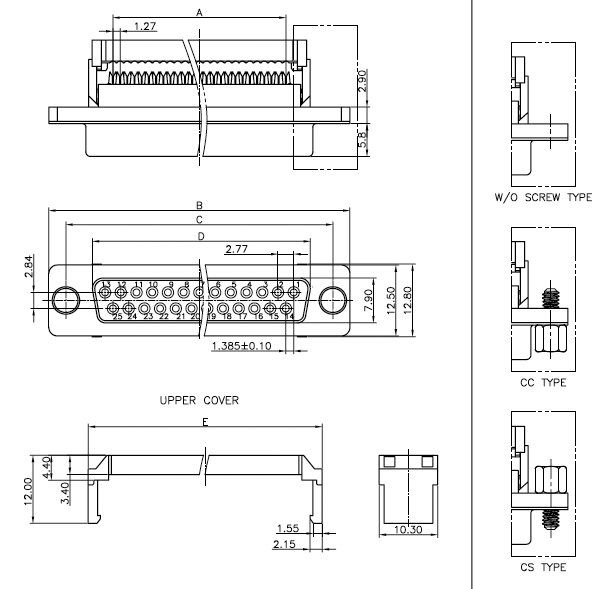

Розетки D-SUB для обжима на шлейф IDC
без закладных гаек, синий изолятор
Код
товара		 Марка Аналоги Кол-во
контактов		 Размеры, мм
A B C D E
157760 DS1036-09FU 5506-09S, DI-09F 9 10,16 30,80 24,99 16,33 19,00
157761 DS1036-15FU 5506-15S, DI-15F 15 17,78 39,14 33,32 24,66 27,34
157762 DS1036-25FU 5506-25S, DI-25F 25 30,48 53,04 47,04 38,38 41,24
157763 DS1036-37FU 5506-37S, DI-37F 37 45,72 69,32 63,50 54,84 57,52


Вилки D-SUB для обжима на шлейф IDC
без закладных гаек, черный изолятор
Код
товара		 Марка Аналоги Кол-во
контактов		 Размеры, мм
A B C D E
157764 DS1036-09MB 5506-09P, DI-09M 9 10,16 30,80 24,99 17,90 19,00
157765 DS1036-15MB 5506-15P, DI-15M 15 17,78 39,14 33,32 26,50 27,34
157766 DS1036-25MB 5506-25P, DI-25M 25 30,48 53,04 47,04 40,00 41,24
17805 DS1036-37MB 5506-37P, DI-37M 37 45,72 69,32 63,50 56,50 57,52


Розетки D-SUB для обжима на шлейф IDC
без закладных гаек, черный изолятор
Код
товара		 Марка Аналоги Кол-во
контактов		 Размеры, мм
A B C D E
17337 DS1036-09FB 5506-09S, DI-09F 9 10,16 30,80 24,99 16,33 19,00
157767 DS1036-15FB 5506-15S, DI-15F 15 17,78 39,14 33,32 24,66 27,34
157768 DS1036-25FB 5506-25S, DI-25F 25 30,48 53,04 47,04 38,38 41,24
157769 DS1036-37FB 5506-37S, DI-37F 37 45,72 69,32 63,50 54,84 57,52


Вилки D-SUB для обжима на шлейф IDC
с закладными гайками, синий изолятор
Код
товара		 Марка Аналоги Кол-во
контактов		 Размеры, мм
A B C D E
76094 DS1036-09MUX 5506-09P, DI-09M 9 10,16 30,80 24,99 17,90 19,00
76095 DS1036-15MUX 5506-15P, DI-15M 15 17,78 39,14 33,32 26,50 27,34
76097 DS1036-25MUX 5506-25P, DI-25M 25 30,48 53,04 47,04 40,00 41,24
76099 DS1036-37MUX 5506-37P, DI-37M 37 45,72 69,32 63,50 56,50 57,52


Розетки D-SUB для обжима на шлейф IDC
с закладными гайками, синий изолятор
Код
товара		 Марка Аналоги Кол-во
контактов		 Размеры, мм
A B C D E
76093 DS1036-09FUX 5506-09S, DI-09F 9 10,16 30,80 24,99 16,33 19,00
76096 DS1036-15FUX 5506-15S, DI-15F 15 17,78 39,14 33,32 24,66 27,34
76098 DS1036-25FUX 5506-25S, DI-25F 25 30,48 53,04 47,04 38,38 41,24
76100 DS1036-37FUX 5506-37S, DI-37F 37 45,72 69,32 63,50 54,84 57,52


Вилки D-SUB для обжима на шлейф IDC
с закладными гайками, черный изолятор
Код
товара		 Марка Аналоги Кол-во
контактов		 Размеры, мм
A B C D E
17338 DS1036-09MBX 5506-09P, DI-09M 9 10,16 30,80 24,99 17,90 19,00
17808 DS1036-15MBX 5506-15P, DI-15M 15 17,78 39,14 33,32 26,50 27,34
17807 DS1036-25MBX 5506-25P, DI-25M 25 30,48 53,04 47,04 40,00 41,24
157754 DS1036-37MBX 5506-37P, DI-37M 37 45,72 69,32 63,50 56,50 57,52


Розетки D-SUB для обжима на шлейф IDC
с закладными гайками, черный изолятор
Код
товара		 Марка Аналоги Кол-во
контактов		 Размеры, мм
A B C D E
17290 DS1036-09FBX 5506-09S, DI-09F 9 10,16 30,80 24,99 16,33 19,00
17336 DS1036-15FBX 5506-15S, DI-15F 15 17,78 39,14 33,32 24,66 27,34
157755 DS1036-25FBX 5506-25S, DI-25F 25 30,48 53,04 47,04 38,38 41,24
17806 DS1036-37FBX 5506-37S, DI-37F 37 45,72 69,32 63,50 54,84 57,52


Вилки D-SUB для обжима на шлейф IDC
с закладными гайками, втулки сзади, синий изолятор
Код
товара		 Марка Аналоги Кол-во
контактов		 Размеры, мм
A B C D E
157711 DS1036-09MU1 5506-09P, DI-09M 9 10,16 30,80 24,99 17,90 19,00
157712 DS1036-15MU1 5506-15P, DI-15M 15 17,78 39,14 33,32 26,50 27,34
157713 DS1036-25MU1 5506-25P, DI-25M 25 30,48 53,04 47,04 40,00 41,24
157714 DS1036-37MU1 5506-37P, DI-37M 37 45,72 69,32 63,50 56,50 57,52


Розетки D-SUB для обжима на шлейф IDC
с закладными гайками, втулки сзади, синий изолятор
Код
товара		 Марка Аналоги Кол-во
контактов		 Размеры, мм
A B C D E
157723 DS1036-09FU1 5506-09S, DI-09F 9 10,16 30,80 24,99 16,33 19,00
157724 DS1036-15FU1 5506-15S, DI-15F 15 17,78 39,14 33,32 24,66 27,34
157725 DS1036-25FU1 5506-25S, DI-25F 25 30,48 53,04 47,04 38,38 41,24
24544 DS1036-37FU1 5506-37S, DI-37F 37 45,72 69,32 63,50 54,84 57,52


Вилки D-SUB для обжима на шлейф IDC
с закладными гайками, втулки сзади, черный изолятор
Код
товара		 Марка Аналоги Кол-во
контактов		 Размеры, мм
A B C D E
157690 DS1036-09MB1 5506-09P, DI-09M 9 10,16 30,80 24,99 17,90 19,00
157691 DS1036-15MB1 5506-15P, DI-15M 15 17,78 39,14 33,32 26,50 27,34
157692 DS1036-25MB1 5506-25P, DI-25M 25 30,48 53,04 47,04 40,00 41,24
157693 DS1036-37MB1 5506-37P, DI-37M 37 45,72 69,32 63,50 56,50 57,52


Розетки D-SUB для обжима на шлейф IDC
с закладными гайками, втулки сзади, черный изолятор
Код
товара		 Марка Аналоги Кол-во
контактов		 Размеры, мм
A B C D E
157701 DS1036-09FB1 5506-09S, DI-09F 9 10,16 30,80 24,99 16,33 19,00
157702 DS1036-15FB1 5506-15S, DI-15F 15 17,78 39,14 33,32 24,66 27,34
157703 DS1036-25FB1 5506-25S, DI-25F 25 30,48 53,04 47,04 38,38 41,24
157704 DS1036-37FB1 5506-37S, DI-37F 37 45,72 69,32 63,50 54,84 57,52


Вилки D-SUB для обжима на шлейф IDC
с закладными гайками, втулки сзади, синий изолятор
Код
товара		 Марка Аналоги Кол-во
контактов		 Размеры, мм
A B C D E
157668 DS1036-09MU2 5506-09P, DI-09M 9 10,16 30,80 24,99 17,90 19,00
157669 DS1036-15MU2 5506-15P, DI-15M 15 17,78 39,14 33,32 26,50 27,34
157670 DS1036-25MU2 5506-25P, DI-25M 25 30,48 53,04 47,04 40,00 41,24
157671 DS1036-37MU2 5506-37P, DI-37M 37 45,72 69,32 63,50 56,50 57,52


Розетки D-SUB для обжима на шлейф IDC
с закладными гайками, втулки сзади, синий изолятор
Код
товара		 Марка Аналоги Кол-во
контактов		 Размеры, мм
A B C D E
157680 DS1036-09FU2 5506-09S, DI-09F 9 10,16 30,80 24,99 16,33 19,00
157681 DS1036-15FU2 5506-15S, DI-15F 15 17,78 39,14 33,32 24,66 27,34
157682 DS1036-25FU2 5506-25S, DI-25F 25 30,48 53,04 47,04 38,38 41,24
157683 DS1036-37FU2 5506-37S, DI-37F 37 45,72 69,32 63,50 54,84 57,52


Вилки D-SUB для обжима на шлейф IDC
с закладными гайками, втулки сзади, черный изолятор
Код
товара		 Марка Аналоги Кол-во
контактов		 Размеры, мм
A B C D E
17339 DS1036-09MB2 5506-09P, DI-09M 9 10,16 30,80 24,99 17,90 19,00
157730 DS1036-15MB2 5506-15P, DI-15M 15 17,78 39,14 33,32 26,50 27,34
157731 DS1036-25MB2 5506-25P, DI-25M 25 30,48 53,04 47,04 40,00 41,24
157732 DS1036-37MB2 5506-37P, DI-37M 37 45,72 69,32 63,50 56,50 57,52


Розетки D-SUB для обжима на шлейф IDC
с закладными гайками, втулки сзади, черный изолятор
Код
товара		 Марка Аналоги Кол-во
контактов		 Размеры, мм
A B C D E
157737 DS1036-09FB2 5506-09S, DI-09F 9 10,16 30,80 24,99 16,33 19,00
157738 DS1036-15FB2 5506-15S, DI-15F 15 17,78 39,14 33,32 24,66 27,34
157739 DS1036-25FB2 5506-25S, DI-25F 25 30,48 53,04 47,04 38,38 41,24
157740 DS1036-37FB2 5506-37S, DI-37F 37 45,72 69,32 63,50 54,84 57,52
