| Разъемы D-SUB |

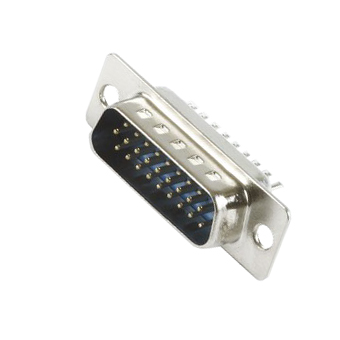

DS1035-xxX (5508-xxX, DHS-xxX) серия: вилки и розетки D-SUB
«высокой плотности» для пайки на кабель
|
Электрические характеристики:
Рабочий ток: 3 А (макс.)
Рабочее напряжение: 250 В (макс.)
Сопротивление контактов: 30 мОм макс.
Сопротивление изоляции: 5000 МОм (мин.)
Напряжение пробоя: 1000 В (перем.) в течение 1 минуты
Рабочая температура: -40...+85°C
Материал:
Изолятор: высокотемпературный полистирол UL94V-0, усиленный стекловолокном
Контакты: медный сплав, покрытый никелем с частичным золочением
Корпус: железо, луженое оловом
Разъемы D-SUB «высокой плотности» серии DS1035-xxX (5508-xxX, DHS-xxX) используются в промышленной и гражданской электронной аппаратуре. Разъемы D-SUB «высокой плотности» серии DS1035-xxX (5508-xxX, DHS-xxX) могут быть установлены на блок (лицевую панель) или использоваться в составе кабеля и иметь дополнительные кожухи: пластмассовые или металлические.
Разъемы D-SUB «высокой плотности» серии DS1035-xxX (5508-xxX, DHS-xxX) поставляются как с установленными шестигранными стойками, так и без них.
Шестигранные стойки могут быть установлены впереди разъема (CC) или сзади разъема (CS).
Разъемы D-SUB «высокой плотности» серии DS1035-xxX (5508-xxX, DHS-xxX) поставляются со склада в Москве и под заказ. |

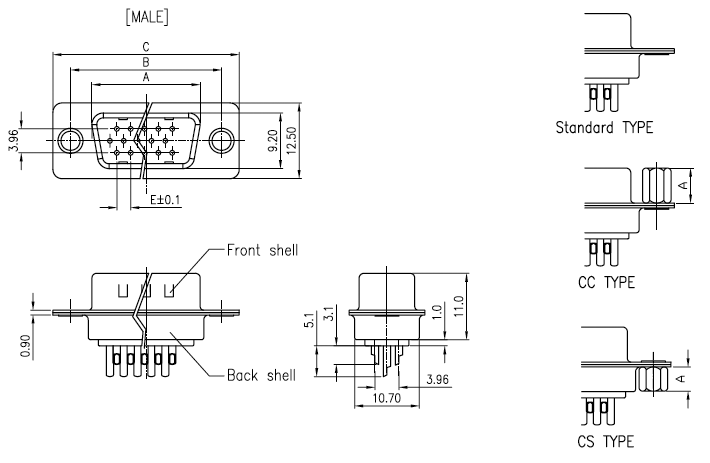

| Вилки D-SUB «высокой плотности» для пайки на кабель |

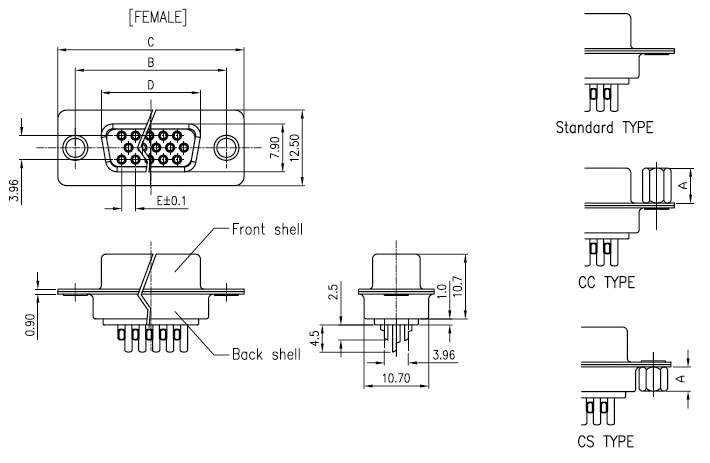

Розетки D-SUB «высокой плотности» для пайки на кабель |
 |
 |
 |
|
|
|
| DS1035 |
- |
15 |
M |
U |
N |
SI |
S |
S |
| 1 |
|
2 |
3 |
4 |
5 |
6 |
7 |
8 |
1) серия:
DS1035: вилки и розетки D-SUB «высокой плотности» для пайки на кабель
2) количество контактов:
15: 15
26: 26
44: 44
62: 62
78: 78
3) вид контактов
M: вилка
F: розетка
4) цвет изолятора
U: синий
B: черный
W: белый
5) покрытие кожухов
N: передний никелированный, задний луженый
T: передний и задний луженые
6) покрытие контактов:
SI: частичное золочение
8: полное золочение
7) крепеж - шестигранные стойки:
S: стандарт без стоек
1: СС стойки впереди
2: CS стойки сзади
8) длина гайки, мм
S: стандарт без стоек
1: 3,00 мм
2: 4,00 мм
3: 4,50 мм
4: 5,00 мм
5: 5,50 мм
6: 5,80 мм
|
Вилки D-SUB «высокой плотности» для пайки на кабель;
без гаек |
| 157803 |
DS1035-15M |
5508-15P-02, DHS-15M |
15 |
17,90 |
24,99 |
30,80 |
2,29 |
| 23971 |
DS1035-26M |
5508-26P-02, DHS-26M |
26 |
26,50 |
33,32 |
39,14 |
2,29 |
| 157804 |
DS1035-44M |
5508-44P-02, DHS-44M |
44 |
40,00 |
47,04 |
53,04 |
2,29 |
| 16674 |
DS1035-62M |
5508-62P-02, DHS-62M |
62 |
56,50 |
63,50 |
69,32 |
2,14 |
| 36833 |
DS1035-78M |
5508-78P-02, DHS-78M |
78 |
54,30 |
61,00 |
67,04 |
2,14 |
|
| |
Розетки D-SUB «высокой плотности» для пайки на кабель;
без гаек |
| 18738 |
DS1035-15F |
5508-15S-02, DHS-15F |
15 |
24,99 |
30,80 |
16,33 |
2,29 |
| 157805 |
DS1035-26F |
5508-26S-02, DHS-26F |
26 |
33,32 |
39,14 |
24,66 |
2,29 |
| 157806 |
DS1035-44F |
5508-44S-02, DHS-44F |
44 |
47,04 |
53,04 |
38,38 |
2,29 |
| 39727 |
DS1035-62F |
5508-62S-02, DHS-62F |
62 |
63,50 |
69,32 |
54,84 |
2,14 |
| 157807 |
DS1035-78F |
5508-78S-02, DHS-78F |
78 |
61,00 |
67,04 |
52,34 |
2,14 |
|
| |
Вилки D-SUB «высокой плотности» для пайки на кабель;
гайки впереди |
| 157808 |
DS1035-15M1 |
5508-15P-02-CC, DHS-15M |
15 |
17,90 |
24,99 |
30,80 |
2,29 |
| 157809 |
DS1035-26M1 |
5508-26P-02-CC, DHS-26M |
26 |
26,50 |
33,32 |
39,14 |
2,29 |
| 157810 |
DS1035-44M1 |
5508-44P-02-CC, DHS-44M |
44 |
40,00 |
47,04 |
53,04 |
2,29 |
| 157811 |
DS1035-62M1 |
5508-62P-02-CC, DHS-62M |
62 |
56,50 |
63,50 |
69,32 |
2,14 |
| 157812 |
DS1035-78M1 |
5508-78P-02-CC, DHS-78M |
78 |
54,30 |
61,00 |
67,04 |
2,14 |
|
| |
Розетки D-SUB «высокой плотности» для пайки на кабель;
гайки впереди |
| 157813 |
DS1035-15F1 |
5508-15S-02-CC, DHS-15F |
15 |
24,99 |
30,80 |
16,33 |
2,29 |
| 157814 |
DS1035-26F1 |
5508-26S-02-CC, DHS-26F |
26 |
33,32 |
39,14 |
24,66 |
2,29 |
| 157815 |
DS1035-44F1 |
5508-44S-02-CC, DHS-44F |
44 |
47,04 |
53,04 |
38,38 |
2,29 |
| 157816 |
DS1035-62F1 |
5508-62S-02-CC, DHS-62F |
62 |
63,50 |
69,32 |
54,84 |
2,14 |
| 157817 |
DS1035-78F1 |
5508-78S-02-CC, DHS-78F |
78 |
61,00 |
67,04 |
52,34 |
2,14 |
|
| |
Вилки D-SUB «высокой плотности» для пайки на кабель;
гайки сзади |
| 157818 |
DS1035-15M2 |
5508-15P-02-CS, DHS-15M |
15 |
17,90 |
24,99 |
30,80 |
2,29 |
| 157819 |
DS1035-26M2 |
5508-26P-02-CS, DHS-26M |
26 |
26,50 |
33,32 |
39,14 |
2,29 |
| 157820 |
DS1035-44M2 |
5508-44P-02-CS, DHS-44M |
44 |
40,00 |
47,04 |
53,04 |
2,29 |
| 157821 |
DS1035-62M2 |
5508-62P-02-CS, DHS-62M |
62 |
56,50 |
63,50 |
69,32 |
2,14 |
| 157822 |
DS1035-78M2 |
5508-78P-02-CS, DHS-78M |
78 |
54,30 |
61,00 |
67,04 |
2,14 |
|
| |
Розетки D-SUB «высокой плотности» для пайки на кабель;
гайки сзади |
| 157823 |
DS1035-15F2 |
5508-15S-02-CS, DHS-15F |
15 |
24,99 |
30,80 |
16,33 |
2,29 |
| 157824 |
DS1035-26F2 |
5508-26S-02-CS, DHS-26F |
26 |
33,32 |
39,14 |
24,66 |
2,29 |
| 157825 |
DS1035-44F2 |
5508-44S-02-CS, DHS-44F |
44 |
47,04 |
53,04 |
38,38 |
2,29 |
| 157826 |
DS1035-62F2 |
5508-62S-02-CS, DHS-62F |
62 |
63,50 |
69,32 |
54,84 |
2,14 |
| 157827 |
DS1035-78F2 |
5508-78S-02-CS, DHS-78F |
78 |
61,00 |
67,04 |
52,34 |
2,14 |
|
| |
|
|
|
|
