| Разъемы D-SUB |
Серия 5509 - "высокой плотности" со вставными контактами под обжим
|
Электрические характеристики:
Рабочий ток: 3 А (макс.)
Рабочее напряжение: 250 В (макс.)
Сопротивление контактов: 30 мОм макс.
Сопротивление изоляции: 5000 МОм (мин.)
Напряжение пробоя: 1000 В (перем.) в течение 1 минуты
Рабочая температура: -40...+85°C
Материал:
Изолятор: высокотемпературный полистирол UL94V-0, усиленный стекловолокном
Контакты: медный сплав, покрытый никелем с частичным золочением
Корпус: железо, луженое оловом
|
|
1) Серия
2) Количество контактов
3) P: вилка
S: розетка
|

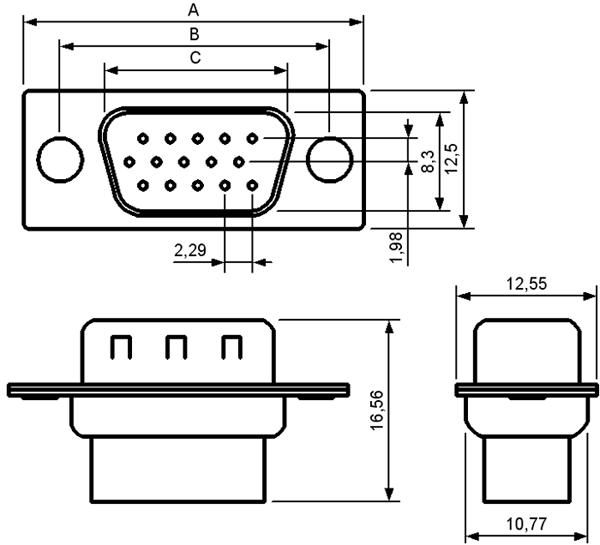

| 5509-XXP |
чертеж |
Кол-во
контактов |
Размер, мм |
| A |
B |
C |
D |
| 15 |
30,68 |
24,99 |
16,84 |
19,23 |
| 26 |
39,01 |
33,32 |
25,17 |
27,90 |
| 62 |
69,19 |
63,47 |
55,35 |
58,01 |
|

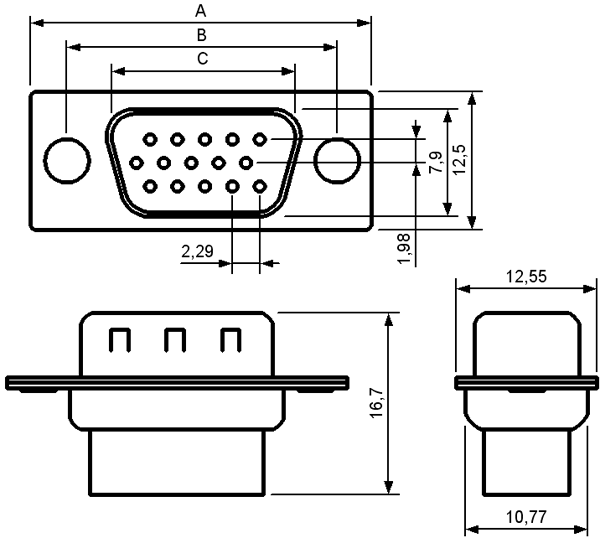

| 5509-XXS |
чертеж |
Кол-во
контактов |
Размер, мм |
| A |
B |
C |
D |
| 15 |
30,68 |
24,99 |
16,31 |
19,23 |
| 26 |
39,01 |
33,32 |
24,64 |
27,90 |
| 62 |
69,19 |
63,47 |
54,81 |
58,01 |
|
|
|
|
|
