Разъемы

Разъемы D-SUB комбинированные



Корпуса комбинированных D-SUB разъемов

Коаксиальные прямые комбинированные D-SUB

Коаксиальные угловые комбинированные D-SUB

20A Мощные прямые комбинированные D-SUB

40A Мощные прямые комбинированные D-SUB

20A Мощные угловые комбинированные D-SUB

40A Мощные угловые комбинированные D-SUB



СПЕЦИФИКАЦИЯ

Разъемы соответствуют военному стандарту MIL-STD-1344A и MIL-STD-202F.

Контакты:
Корпус: сталь, луженая (стандарт)
Изолятор: полистирол UL 94V-0, усиленный стекловолокном. Цвет черный или зеленый
Сигнальные контакты: медный сплав.
Вставки: медный сплав, олово поверх меди
Кронштейн: никелированная сталь
Крепеж: медный сплав, никелированный
Замок: медный сплав, олово поверх меди

Контакты сборные коаксиальные:
Изолятор: Тефлон UL 94V-0, цвет – белый
Центральные и внешние контакты: медный сплав
Замок: медный сплав, золочение поверх никелерования

Контакты сборные мощные:
Контакты: медный сплав
Замок: медный сплав, золочение поверх никелерования

Эксплутационные данные:
Номинальные ток сигнальных контактов: 3А
Сопротивление сигнальных контактов: < 10 мОм
Напряжение, выдерживаемое диэлектриком: 1000В перем. в мин.
Сопротивление изоляции: >5000 МОм
Импеданс коаксиальных контактов: 75 или 50 Ом
Номинальный ток мощных контактов: 40 или 20А
Сопротивление мощных контактов: <2,7 мОм
Усилие соединения и разъединения: 17,0 кгс макс.
Срок службы: 100 циклов
Рабочая температура: –55° +125°



РАСПОЛОЖЕНИЕ КОНТАКТОВ

Изображение Расположение
контактов		 Типоразмер
корпуса		 Кол-во
сигнальных
контактов		 Кол-во
коаксиальных или силовых
контактов
Разъемы D-SUB комбинированные 5W1 E 4 1
Разъемы D-SUB комбинированные 3W3 A 0 3
Разъемы D-SUB комбинированные 7W2 A 5 2
Разъемы D-SUB комбинированные 11W1 A 10 1
Разъемы D-SUB комбинированные 5W5 B 0 5
Разъемы D-SUB комбинированные 9W4 B 5 4
Разъемы D-SUB комбинированные 13W3 B 10 3
Разъемы D-SUB комбинированные 17W2 B 15 2
Разъемы D-SUB комбинированные 21W1 B 20 1
Разъемы D-SUB комбинированные 8W8 C 0 8
Разъемы D-SUB комбинированные 13W6 C 7 6
Разъемы D-SUB комбинированные 17W5 C 12 5
Разъемы D-SUB комбинированные 21W4 C 17 4
Разъемы D-SUB комбинированные 25W3 C 22 3
Разъемы D-SUB комбинированные 27W2 C 25 2
Разъемы D-SUB комбинированные 24W7 D 17 7
Разъемы D-SUB комбинированные 36W4 D 32 4
Разъемы D-SUB комбинированные 43W2 D 41 2
Разъемы D-SUB комбинированные 47W1 D 46 1



ВАРИАНТЫ УСТАНОВКИ

0 A
L=5,8 мм
(стандарт)		 B
L=4,0 мм
(стандарт)		 C
L=4,0 мм
(стандарт)		 D
L=7,0 мм
(стандарт)		 [   ]



Коаксиальные контакты для разъемов D-SUB комбинированных



Тип контактов Форма Код товара Марка Покрытие Импеданс, Ом ВЧ кабель RG
На кабель

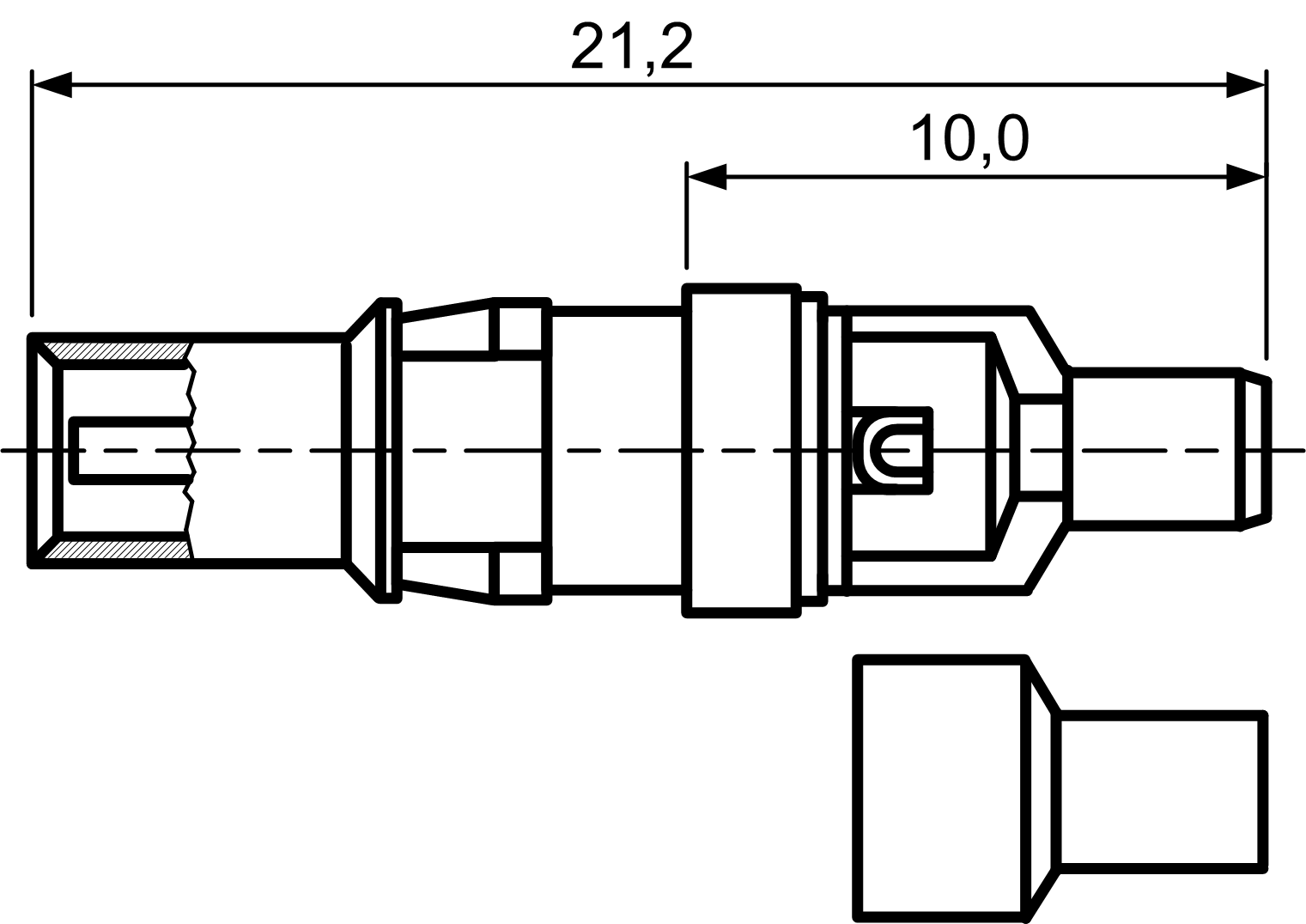

Вилка		 196236 CXLTPS27500 Золотое напыление поверх никелирования 50 мкм 75 Ом 179B/U
196237 CXLTPS37500 Золочение 15 мкм поверх никелирования 50 мкм
196238 CXLTPS47500 Золочение 30 мкм поверх никелирования 50 мкм
196239 CXLTPS57500 Золочение 50 мкм поверх никелирования 50 мкм
196240 CXLTPS25000 Золотое напыление поверх никелирования 50 мкм 50 ОМ 178B/U
196241 CXLTPS35000 Золочение 15 мкм поверх никелирования 50 мкм
196242 CXLTPS45000 Золочение 30 мкм поверх никелирования 50 мкм
196243 CXLTPS55000 Золочение 50 мкм поверх никелирования 50 мкм


Розетка		 196244 CXLTSS27500 Золотое напыление поверх никелирования 50 мкм 75 Ом 179B/U
196245 CXLTSS37500 Золочение 15 мкм поверх никелирования 50 мкм
196246 CXLTSS47500 Золочение 30 мкм поверх никелирования 50 мкм
196247 CXLTSS57500 Золочение 50 мкм поверх никелирования 50 мкм
196248 CXLTSS25000 Золотое напыление поверх никелирования 50 мкм 50 ОМ 178B/U
196249 CXLTSS35000 Золочение 15 мкм поверх никелирования 50 мкм
196250 CXLTSS45000 Золочение 30 мкм поверх никелирования 50 мкм
196251 CXLTSS55000 Золочение 50 мкм поверх никелирования 50 мкм
Прямой в плату

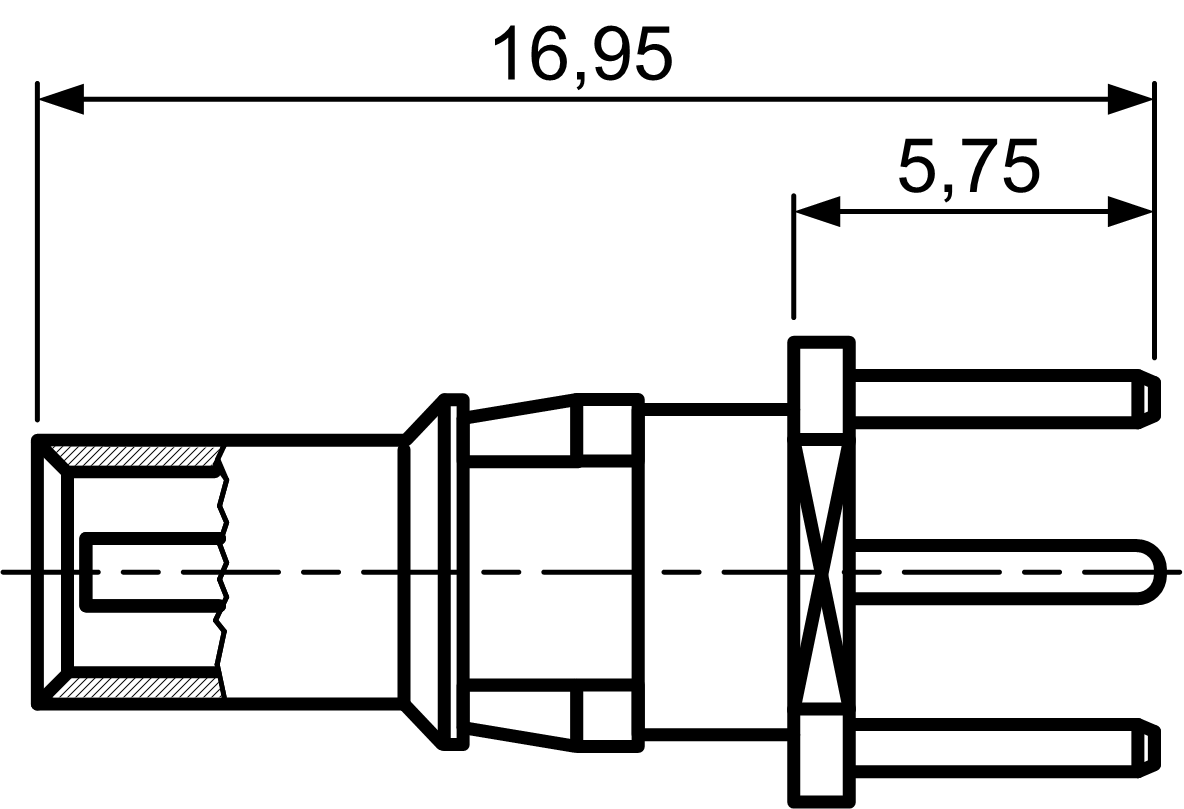

Вилка		 196252 CXLTPV27500 Золотое напыление поверх никелирования 50 мкм 75 Ом -
196253 CXLTPV37500 Золочение 15 мкм поверх никелирования 50 мкм
196254 CXLTPV47500 Золочение 30 мкм поверх никелирования 50 мкм
196255 CXLTPV57500 Золочение 50 мкм поверх никелирования 50 мкм
196256 CXLTPV25000 Золотое напыление поверх никелирования 50 мкм 50 ОМ -
196257 CXLTPV35000 Золочение 15 мкм поверх никелирования 50 мкм
196258 CXLTPV45000 Золочение 30 мкм поверх никелирования 50 мкм
196259 CXLTPV55000 Золочение 50 мкм поверх никелирования 50 мкм


Розетка		 196260 CXLTSV27500 Золотое напыление поверх никелирования 50 мкм 75 Ом -
196261 CXLTSV37500 Золочение 15 мкм поверх никелирования 50 мкм
196262 CXLTSV47500 Золочение 30 мкм поверх никелирования 50 мкм
196263 CXLTSV57500 Золочение 50 мкм поверх никелирования 50 мкм
196264 CXLTSV25000 Золотое напыление поверх никелирования 50 мкм 50 ОМ -
196265 CXLTSV35000 Золочение 15 мкм поверх никелирования 50 мкм
196266 CXLTSV45000 Золочение 30 мкм поверх никелирования 50 мкм
196267 CXLTSV55000 Золочение 50 мкм поверх никелирования 50 мкм
Угловой в плату

Вилка		 196268 CXLTPH27500 Золотое напыление поверх никелирования 50 мкм 75 Ом -
196269 CXLTPH37500 Золочение 15 мкм поверх никелирования 50 мкм
196270 CXLTPH47500 Золочение 30 мкм поверх никелирования 50 мкм
196271 CXLTPH57500 Золочение 50 мкм поверх никелирования 50 мкм
196272 CXLTPH25000 Золотое напыление поверх никелирования 50 мкм 50 ОМ -
196273 CXLTPH35000 Золочение 15 мкм поверх никелирования 50 мкм
196274 CXLTPH45000 Золочение 30 мкм поверх никелирования 50 мкм
196275 CXLTPH55000 Золочение 50 мкм поверх никелирования 50 мкм


Розетка		 196276 CXLTSH27500 Золотое напыление поверх никелирования 50 мкм 75 Ом -
196277 CXLTSH37500 Золочение 15 мкм поверх никелирования 50 мкм
196278 CXLTSH47500 Золочение 30 мкм поверх никелирования 50 мкм
196279 CXLTSH57500 Золочение 50 мкм поверх никелирования 50 мкм
196280 CXLTSH25000 Золотое напыление поверх никелирования 50 мкм 50 ОМ -
196281 CXLTSH35000 Золочение 15 мкм поверх никелирования 50 мкм
196282 CXLTSH45000 Золочение 30 мкм поверх никелирования 50 мкм
196283 CXLTSH55000 Золочение 50 мкм поверх никелирования 50 мкм



Мощные контакты для разъемов D-SUB комбинированных


Тип контактов Форма Код товара Марка Покрытие Номинальный ток, А Сортамент провода AWG
На провод

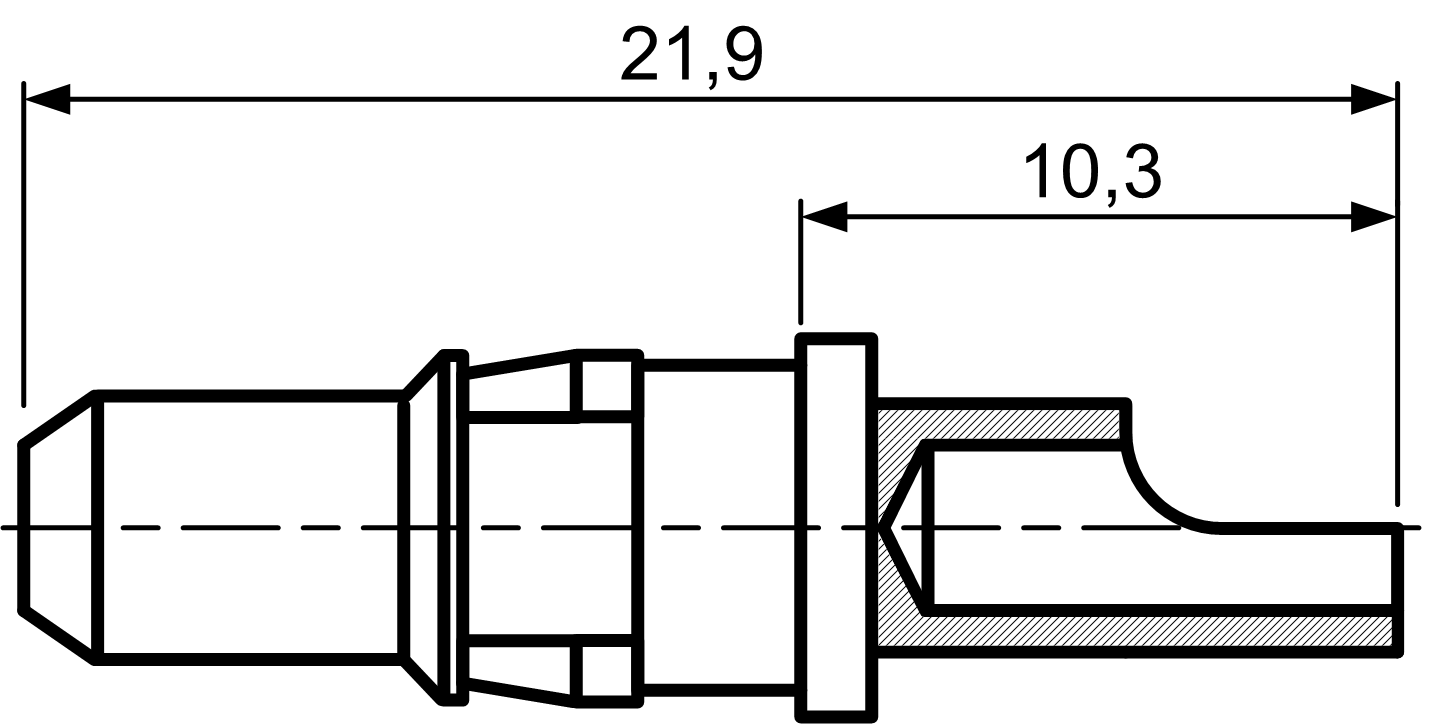

Вилка		 87816 CHPTPS22000 Золотое напыление поверх никелирования 50 мкм 20 А #12...#14
196191 CHPTPS32000 Золочение 15 мкм поверх никелирования 50 мкм
196192 CHPTPS42000 Золочение 30 мкм поверх никелирования 50 мкм
196193 CHPTPS52000 Золочение 50 мкм поверх никелирования 50 мкм
36056 CHPTPS24000 Золотое напыление поверх никелирования 50 мкм 40 А #8...#10
196194 CHPTPS34000 Золочение 15 мкм поверх никелирования 50 мкм
196195 CHPTPS44000 Золочение 30 мкм поверх никелирования 50 мкм
196196 CHPTPS54000 Золочение 50 мкм поверх никелирования 50 мкм

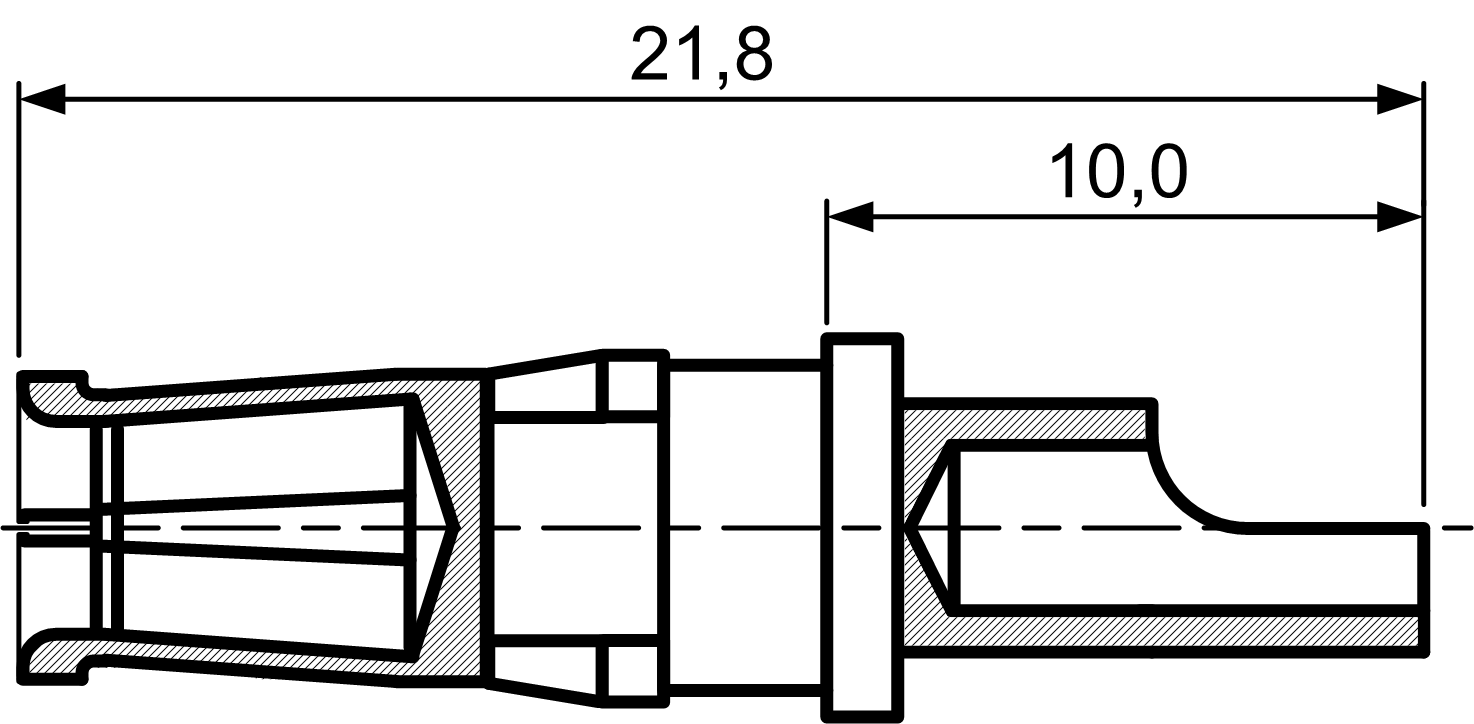

Розетка		 25257 CHPTSS22000 Золотое напыление поверх никелирования 50 мкм 20 А #12...#14
196185 CHPTSS32000 Золочение 15 мкм поверх никелирования 50 мкм
196186 CHPTSS42000 Золочение 30 мкм поверх никелирования 50 мкм
196187 CHPTSS52000 Золочение 50 мкм поверх никелирования 50 мкм
36060 CHPTSS24000 Золотое напыление поверх никелирования 50 мкм 40 А #8...#10
196188 CHPTSS34000 Золочение 15 мкм поверх никелирования 50 мкм
196189 CHPTSS44000 Золочение 30 мкм поверх никелирования 50 мкм
196190 CHPTSS54000 Золочение 50 мкм поверх никелирования 50 мкм
Обжимной тип

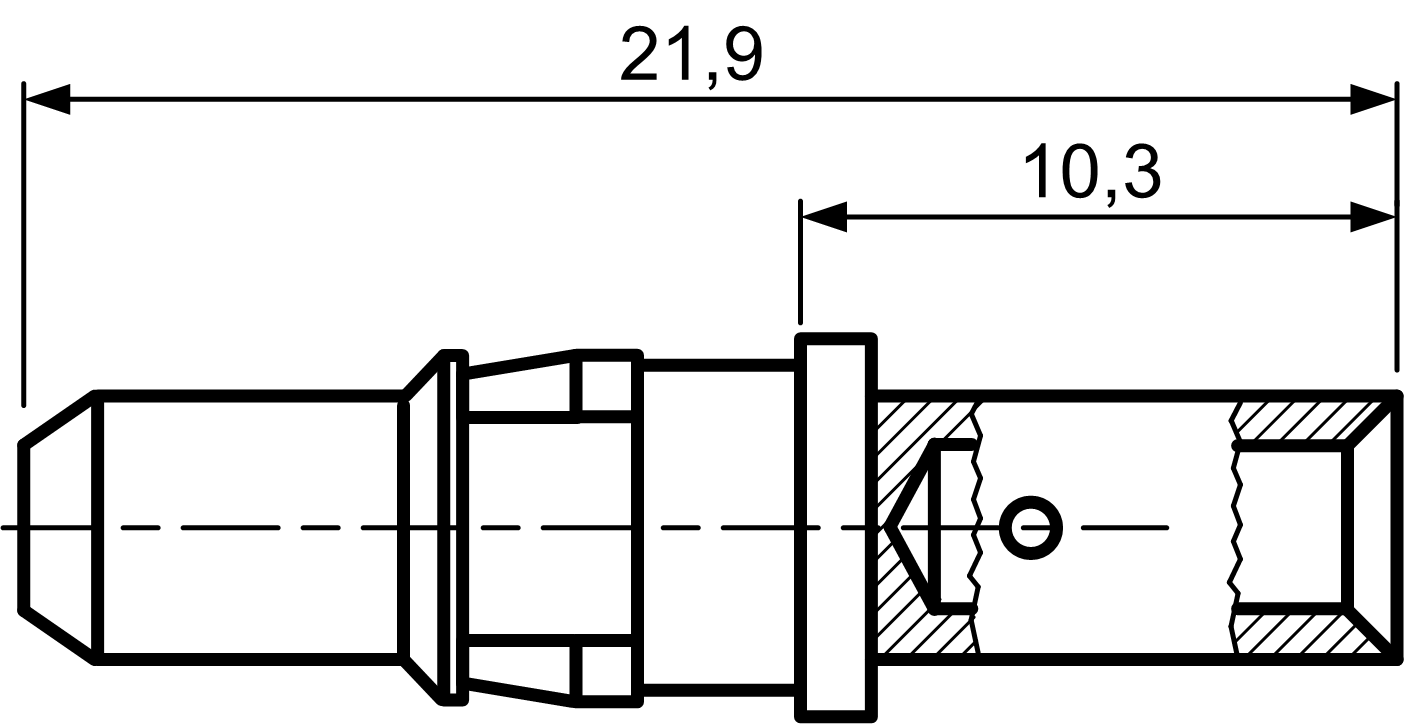

Вилка		 196203 CHPTPC22000 Золотое напыление поверх никелирования 50 мкм 20 А #12...#14
35459 CHPTPC32000 Золочение 15 мкм поверх никелирования 50 мкм
196204 CHPTPC52000 Золочение 50 мкм поверх никелирования 50 мкм
196205 CHPTSS42000 Золочение 30 мкм поверх никелирования 50 мкм
36058 CHPTPC24000 Золотое напыление поверх никелирования 50 мкм 40 А #8...#10
35463 CHPTPC34000 Золочение 15 мкм поверх никелирования 50 мкм
196206 CHPTPC44000 Золочение 30 мкм поверх никелирования 50 мкм
196207 CHPTPC54000 Золочение 50 мкм поверх никелирования 50 мкм

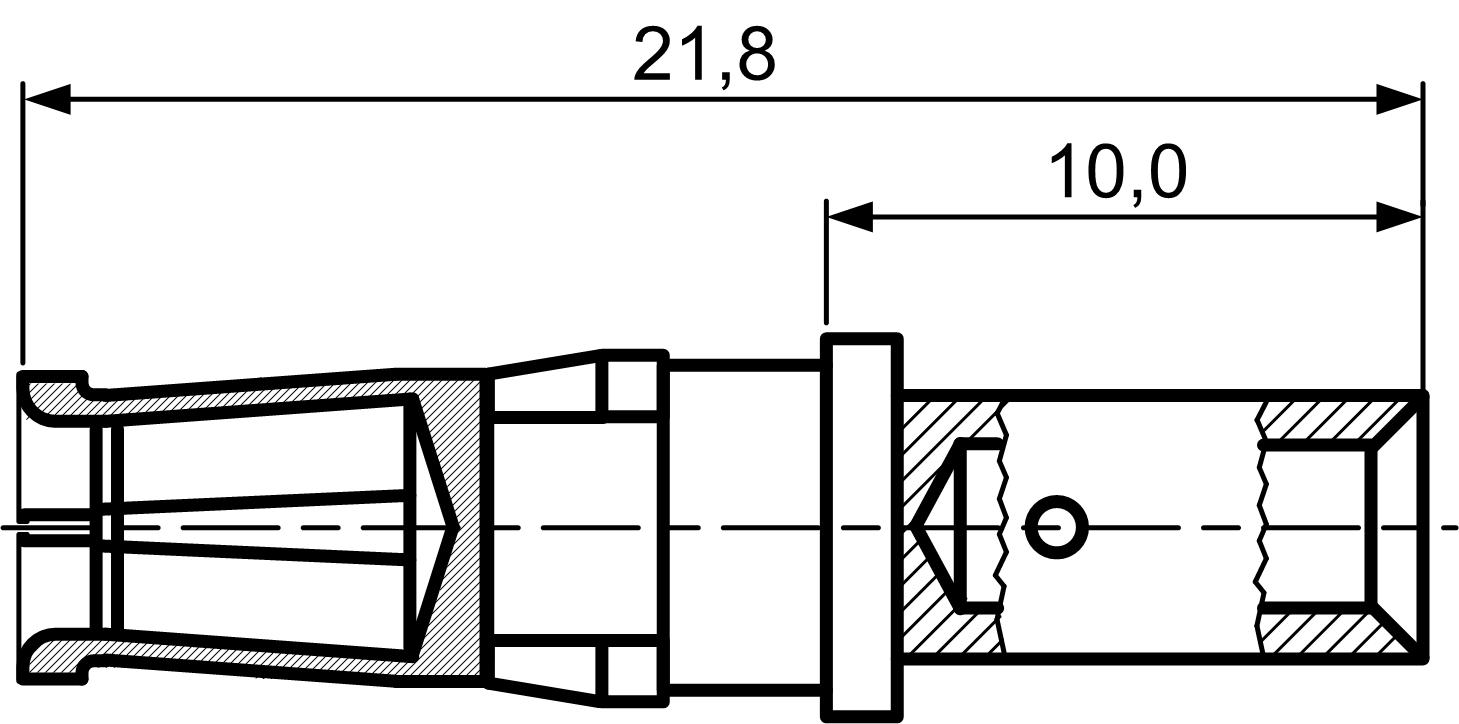

Розетка		 196197 CHPTSC22000 Золотое напыление поверх никелирования 50 мкм 20 А #12...#14
35461 CHPTSC32000 Золочение 15 мкм поверх никелирования 50 мкм
196198 CHPTSC52000 Золочение 50 мкм поверх никелирования 50 мкм
196199 CHPTSS42000 Золочение 30 мкм поверх никелирования 50 мкм
196200 CHPTSC24000 Золотое напыление поверх никелирования 50 мкм 40 А #8...#10
35464 CHPTSC34000 Золочение 15 мкм поверх никелирования 50 мкм
196201 CHPTSC44000 Золочение 30 мкм поверх никелирования 50 мкм
196202 CHPTSC54000 Золочение 50 мкм поверх никелирования 50 мкм
Прямой в плату
Вилка		 196214 CHPTPV22000 Золотое напыление поверх никелирования 50 мкм 20 А -
196215 CHPTPV32000 Золочение 15 мкм поверх никелирования 50 мкм
196216 CHPTPV42000 Золочение 30 мкм поверх никелирования 50 мкм
196217 CHPTPV52000 Золочение 50 мкм поверх никелирования 50 мкм
36055 CHPTPV24000 Золотое напыление поверх никелирования 50 мкм 40 А -
196218 CHPTPV34000 Золочение 15 мкм поверх никелирования 50 мкм
196219 CHPTPV44000 Золочение 30 мкм поверх никелирования 50 мкм
196220 CHPTPV54000 Золочение 50 мкм поверх никелирования 50 мкм

Розетка		 196208 CHPTSV22000 Золотое напыление поверх никелирования 50 мкм 20 А -
196209 CHPTSV32000 Золочение 15 мкм поверх никелирования 50 мкм
196210 CHPTSV42000 Золочение 30 мкм поверх никелирования 50 мкм
196211 CHPTSV52000 Золочение 50 мкм поверх никелирования 50 мкм
36059 CHPTSV24000 Золотое напыление поверх никелирования 50 мкм 40 А -
196212 CHPTSV34000 Золочение 15 мкм поверх никелирования 50 мкм
196213 CHPTSV44000 Золочение 30 мкм поверх никелирования 50 мкм
36062 CHPTSV54000 Золочение 50 мкм поверх никелирования 50 мкм
Угловой в плату
Вилка		 196228 CHPTPH22000 Золотое напыление поверх никелирования 50 мкм 20 А -
196229 CHPTPH32000 Золочение 15 мкм поверх никелирования 50 мкм
196230 CHPTPH42000 Золочение 30 мкм поверх никелирования 50 мкм
196231 CHPTPH52000 Золочение 50 мкм поверх никелирования 50 мкм
196232 CHPTPH24000 Золотое напыление поверх никелирования 50 мкм 40 А -
196233 CHPTPH34000 Золочение 15 мкм поверх никелирования 50 мкм
196234 CHPTPH44000 Золочение 30 мкм поверх никелирования 50 мкм
196235 CHPTPH54000 Золочение 50 мкм поверх никелирования 50 мкм

Розетка		 196221 CHPTSH22000 Золотое напыление поверх никелирования 50 мкм 20 А -
196222 CHPTSH32000 Золочение 15 мкм поверх никелирования 50 мкм
196223 CHPTSH42000 Золочение 30 мкм поверх никелирования 50 мкм
196224 CHPTSH52000 Золочение 50 мкм поверх никелирования 50 мкм
36061 CHPTSH24000 Золотое напыление поверх никелирования 50 мкм 40 А -
196225 CHPTSH34000 Золочение 15 мкм поверх никелирования 50 мкм
196226 CHPTSH44000 Золочение 30 мкм поверх никелирования 50 мкм
196227 CHPTSH54000 Золочение 50 мкм поверх никелирования 50 мкм



Номинальные токи Размеры контактов
A мин. А макс. B H макс.
20A 1,8 2,6 8 16,5
40A 2,9 4,5 8,8
