Разъемы

Штекеры вторичного (DC) питания на кабель

     Штекеры вторичного низковольтного (DC) питания на кабель бывают разборные и неразборные.

     Разборные штекеры вторичного низковольтного (DC) питания на кабель приведены в таблице ниже и предназначены для ручной сборки при относительно небольших партиях изделий.
     Кожух штекера необходимо предварительно надеть на кабель, затем концы проводников кабеля припаять к контактам внутренней части разъема. После этого кожух нужно навинтить на резьбу внутренней части.
     Стандартный цвет пластиковых кожухов разборных штекеров черный. Заказать другой цвет кожуха можно при достаточно большом запуске в производство. Это связано с необходимостью очистки каналов и внутренних полостей пресс-формы от пластика черного цвета. Затем требуется сделать несколько пробных отливок, чтобы пошел требуемый цвет без примесей. При этом загрузка бункера термопластавтомата (ТПА) пластиком обычно около 20 кг. При весе одного кожуха около 0,6 грамм получается выход из одного бункера около 30000 штук. Это определяет минимальный запуск в производство нестандартного цвета.

     Неразборные штекеры вторичного низковольтного (DC) питания на кабель предназначены для заливки их корпусов на ТПА. Здесь порядок сборки другой. Сначала концы проводников кабеля припаивают к контактам внутренней части штекера, затем несколько спаянных заготовок вставляют в специальную оправку, которая помещается в ТПА. Пластик подается в пресс-форму под давлением, обеспечивая более прочное и надежное соединение, чем у штекеров ручной сборки. При заливке корпусов разъемов черного цвета минимальный запуск в производство от 1000 штук. Также можно заказать пластик любого другого цвета вместо черного, запрашивая минимальное количество для запуска в производство у наших менеджеров. При таком заказе следует указать сечение и длину кабеля, а также что должно быть на другом конце кабеля: просто зачищенные концы, концы с лужением или какой-то другой разъем. Также можно заказать цельнолитой проходной изолятор, как в примере ниже или по чертежу клиента. Для проходного изолятора важным размером является толщина корпуса (в данном примере 1,5 мм), куда вставляется проходной изолятор. Остальные размеры могут быть предложены фабрикой из своей номенклатуры или также подробно указаны в чертеже клиента.

     Для уточнения сроков производства и решения технических вопросов можно консультироваться с нашими менеджерами.

Разборные штекеры вторичного низковольтного (DC) питания на кабель

Внешний
вид
Код
товара
Марка Размеры Аналоги Описание
Штекер вторичного (DC) питания 2,0x0,6мм с амортизатором на кабель 47820 DC2006 2,0x0,6   Штекер вторичного (DC) питания
2,0x0,6мм с амортизатором на кабель

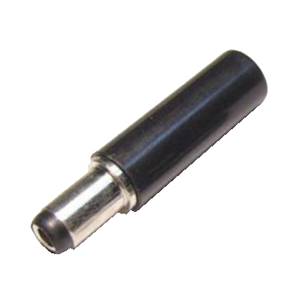

Штекер вторичного (DC) питания 2,35x0,7x9мм на кабель 133279 DC23507 2,35x0,7x9 DJK-10E Штекер вторичного (DC) питания
2,35x0,7x9мм на кабель

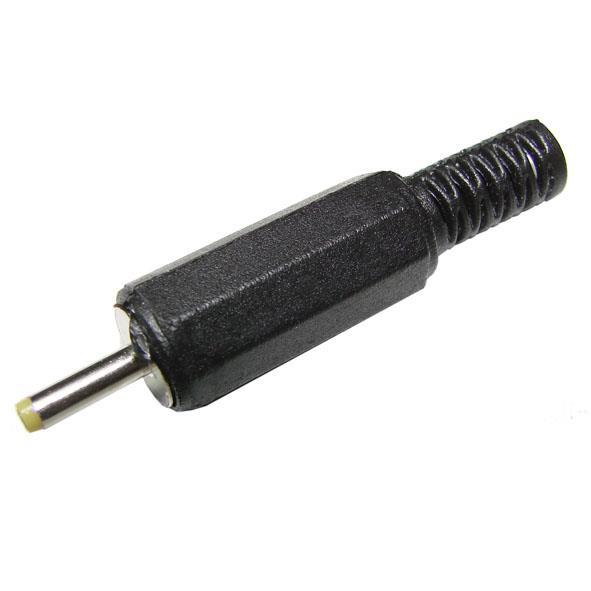

Штекер вторичного (DC) питания 2,35x0,7x9мм с амортизатором на кабель 50862 DC23507-S 2,35x0,7x9 DJK-11E Штекер вторичного (DC) питания
2,35x0,7x9мм с амортизатором на кабель

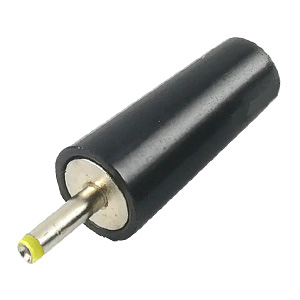

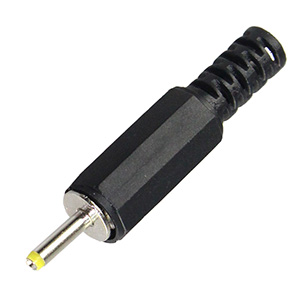

Штекер вторичного (DC) питания 2,5x0,7мм на кабель 133286 DC2507Y 2,5x0,7   Штекер вторичного (DC) питания
2,5x0,7мм на кабель
Штекер вторичного (DC) питания 2,5x0,7мм с амортизатором на кабель 15731 DC2507Y-S 2,5x0,7 HD-4108
NP-118
Штекер вторичного (DC) питания
2,5x0,7мм с амортизатором на кабель

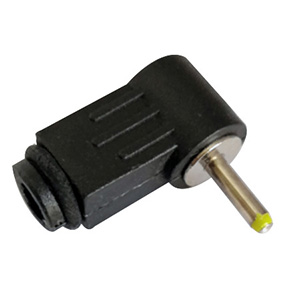

Штекер вторичного (DC) питания 2,5x0,7мм на кабель 17284 DC2507-90 2,5x0,7   Штекер вторичного (DC) питания
2,5x0,7мм на кабель

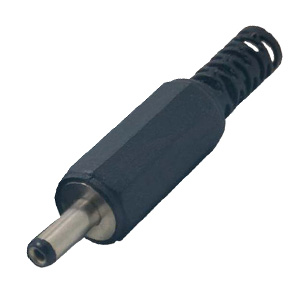

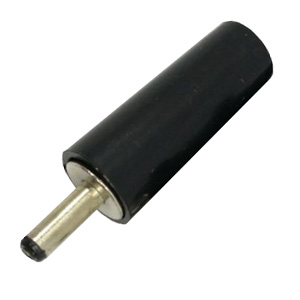

Штекер вторичного (DC) питания 3,0x1,1x9мм на кабель 133278 DC3011-9 3,0x1,1x9 DJK-10C Штекер вторичного (DC) питания
3,0x1,1x9мм на кабель
Штекер вторичного (DC) питания 3,0x1,0x9мм с амортизатором на кабель 21072 DC3011-9-S 3,0x1,0x9 DJK-11K
KLS1-DCP-02-1.1A
Штекер вторичного (DC) питания
3,0x1,0x9мм с амортизатором на кабель

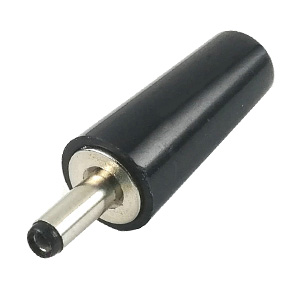

Штекер вторичного (DC) питания 3,5x1,35x9мм на кабель 34491 DC35135 3,5x1,35x9 DJK-10D
KLS1-DCP-01-1.3A
Штекер вторичного (DC) питания
3,5x1,35x9мм на кабель
Штекер вторичного (DC) питания 3,5x1,35x9мм с амортизатором на кабель 48780 DC35135-S 3,5x1,35x9 DJK-11D
HD-4006
KLS1-DCP-02-1.3A
NP-116
Штекер вторичного (DC) питания
3,5x1,35x9мм с амортизатором на кабель

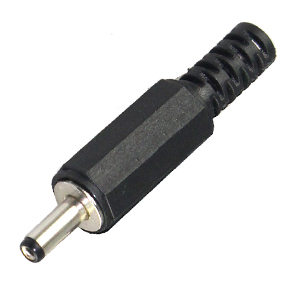

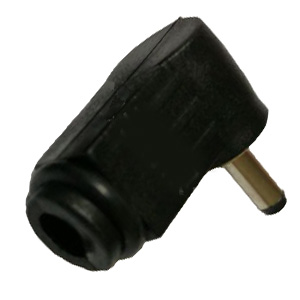

Штекер вторичного (DC) питания 3,5x1,35x9мм угловой на кабель 39642 DC3513-90 3,5x1,35x9   Штекер вторичного (DC) питания
3,5x1,35x9мм угловой на кабель

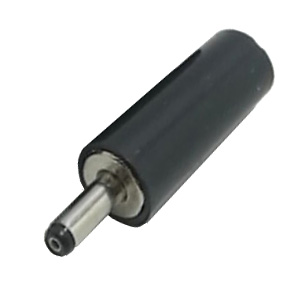

Штекер вторичного (DC) питания 3,5x1,1x9мм на кабель 35945 DC3511 3,5x1,1x9 KLS1-DCP-01-1.1A Штекер вторичного (DC) питания
3,5x1,1x9мм на кабель
Штекер вторичного (DC) питания 3,5x1,1x9мм с амортизатором на кабель 46257 DC3511-S 3,5x1,1x9   Штекер вторичного (DC) питания
3,5x1,1x9мм с амортизатором на кабель

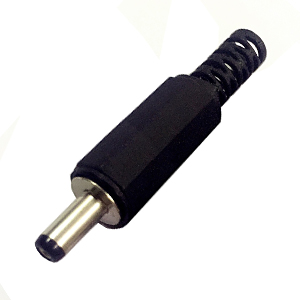

Штекер вторичного (DC) питания 3,8x1,0x9мм с амортизатором на кабель 54194 DC3810-S 3,8x1,0x9 DJK-11F
HD-4007
KLS1-DCP-02-1.1B
NP-130
Штекер вторичного (DC) питания
3,8x1,0x9мм с амортизатором на кабель

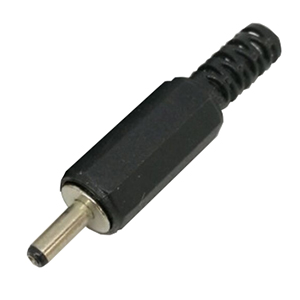

Штекер вторичного (DC) питания 3,8x1,35x9мм с амортизатором на кабель 133280 DC38135-S 3,8x1,35x9   Штекер вторичного (DC) питания
3,8x1,35x9мм с амортизатором на кабель

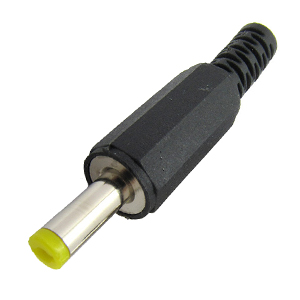

Штекер вторичного (DC) питания 4,0x1,7x9мм с амортизатором на кабель 43949 DC4017-9-S 4,0x1,7x9   Штекер вторичного (DC) питания
4,0x1,7x9мм с амортизатором на кабель

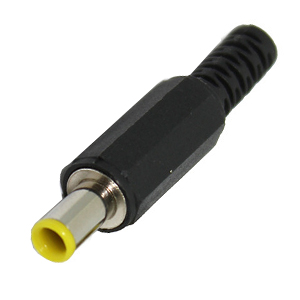

Штекер вторичного (DC) питания 4,0x1,7x9мм с амортизатором на кабель 54195 DC4017Y-S 4,0x1,7x9 DJK-11H
HD-4009
NP-111
Штекер вторичного (DC) питания
4,0x1,7x9мм с амортизатором на кабель

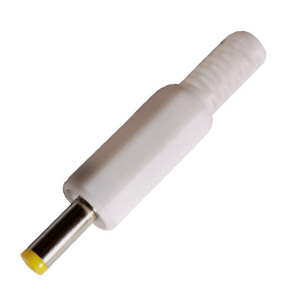

Штекер вторичного (DC) питания 4,0x1,7x9мм белый с амортизатором на кабель 68465 DC4017W-S 4,0x1,7x9   Штекер вторичного (DC) питания
4,0x1,7x9мм белый с амортизатором на кабель

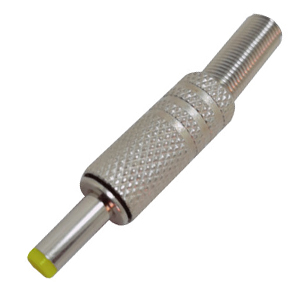

Штекер вторичного (DC) питания 4,0x1,7x9мм металлический кожух, с амортизатором на кабель 133282 DC4017M-S 4,0x1,7x9   Штекер вторичного (DC) питания
4,0x1,7x9мм металлический кожух, с амортизатором на кабель

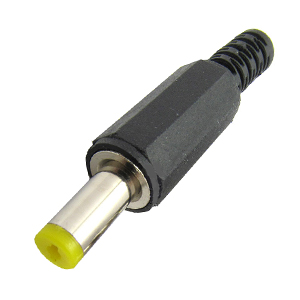

Штекер вторичного (DC) питания 4,8x1,7мм с амортизатором на кабель 133285 DC4817Y 4,8x1,7 HD-4010 Штекер вторичного (DC) питания
4,8x1,7мм с амортизатором на кабель

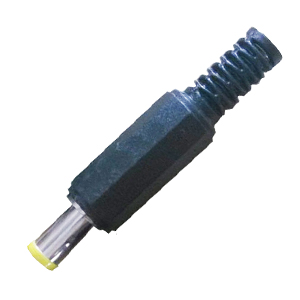

Штекер вторичного (DC) питания 5,0x1,0x10мм с амортизатором на кабель 133289 DC5010Y 5,0x1,0x10 HD-4111 Штекер вторичного (DC) питания
5,0x1,0x10мм с амортизатором на кабель

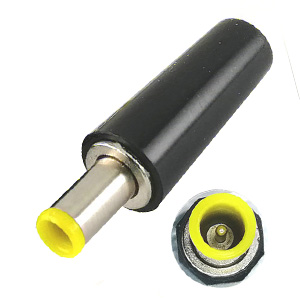

Штекер вторичного (DC) питания 5,3x1,0x10мм на кабель 250283 DC5310Y 5,3x1,0x10   Штекер вторичного (DC) питания
5,3x1,0x10мм на кабель
Штекер вторичного (DC) питания 5,3x1,0x10мм с амортизатором на кабель 250322 DC5310Y-S 5,3x1,0x10   Штекер вторичного (DC) питания
5,3x1,0x10мм с амортизатором на кабель

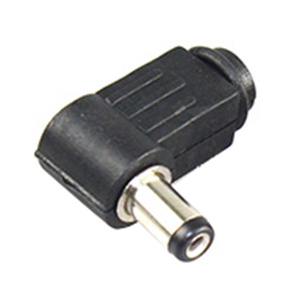

Штекер вторичного (DC) питания 5,5x2,1x9,5мм на кабель 250345 DC5521-90B 5,5x2,1x9,5   Штекер вторичного (DC) питания
5,5x2,1x9,5мм на кабель

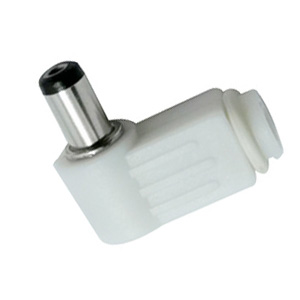

Штекер вторичного (DC) питания 5,5x2,1x9,5мм белый угловой на кабель 250346 DC5521-90W 5,5x2,1x9,5   Штекер вторичного (DC) питания
5,5x2,1x9,5мм белый угловой на кабель

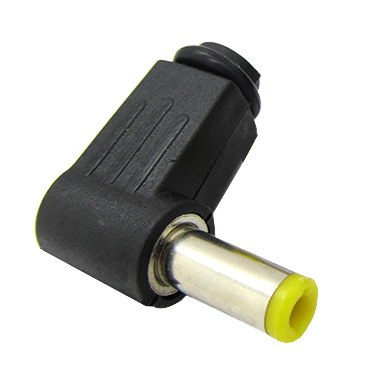

Штекер вторичного (DC) питания 5,5x2,1мм на кабель 137815 DC5521-90Y 5,5x2,1   Штекер вторичного (DC) питания
5,5x2,1мм на кабель

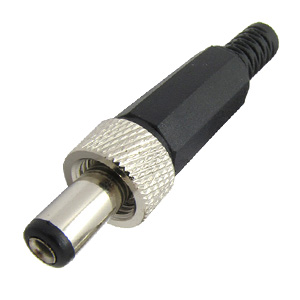

Штекер вторичного (DC) питания 5,5x2,1мм с замком и амортизатором на кабель 137816 DC5521L-S 5,5x2,1 NP-136B Штекер вторичного (DC) питания
5,5x2,1мм с замком и амортизатором на кабель
Штекер вторичного (DC) питания 5,5x2,5мм с замком и амортизатором на кабель 250000 DC5525L-S 5,5x2,5 NP-136A Штекер вторичного (DC) питания
5,5x2,5мм с замком и амортизатором на кабель

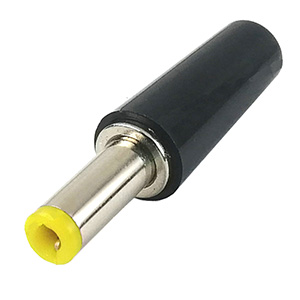

Штекер вторичного (DC) питания 5,5x2,1x14мм на кабель 87255 DC5521Y-14 5,5x2,1x14   Штекер вторичного (DC) питания
5,5x2,1x14мм на кабель

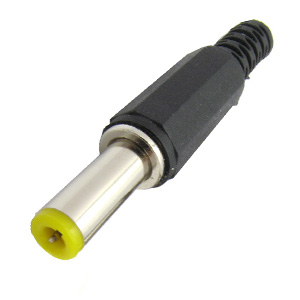

Штекер вторичного (DC) питания 5,5x2,1x14мм с амортизатором на кабель 219020 DC5521Y-14-S 5,5x2,1x14   Штекер вторичного (DC) питания
5,5x2,1x14мм с амортизатором на кабель

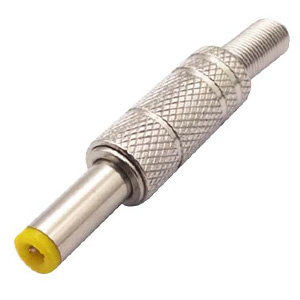

Штекер вторичного (DC) питания 5,5x2,1x14мм с амортизатором на кабель 223781 DC5521M-14-S 5,5x2,1x14   Штекер вторичного (DC) питания
5,5x2,1x14мм с амортизатором на кабель

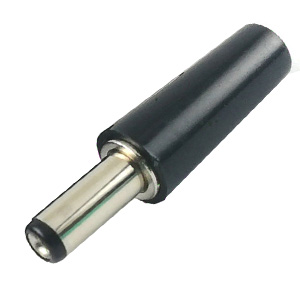

Штекер вторичного (DC) питания 5,5x2,1x14мм на кабель 133275 DC5521-14 5,5x2,1x14 DJK-10AL
KLS1-DCP-01-2.1B
Штекер вторичного (DC) питания
5,5x2,1x14мм на кабель

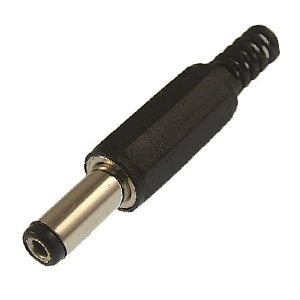

Штекер вторичного (DC) питания 5,5x2,1x14мм с амортизатором на кабель 36187 DC5521-14-S 5,5x2,1x14 DJK-11AL
HD-4102
KLS1-DCP-02-2.1B
NP-119B
Штекер вторичного (DC) питания
5,5x2,1x14мм с амортизатором на кабель

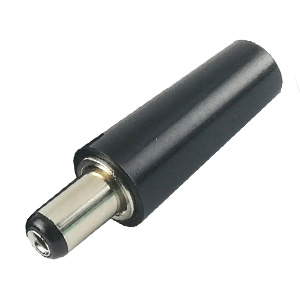

Штекер вторичного (DC) питания 5,5x2,1x9мм на кабель 17285 DC5521-9 5,5x2,1x9 DJK-10A
KLS1-DCP-01-2.1A
NP-114B
Штекер вторичного (DC) питания
5,5x2,1x9мм на кабель
Штекер вторичного (DC) питания 5,5x2,1x9мм с амортизатором на кабель 35946 DC5521-9-S 5,5x2,1x9 DJK-11A
KLS1-DCP-02-2.1A
NP-117B
Штекер вторичного (DC) питания
5,5x2,1x9мм с амортизатором на кабель

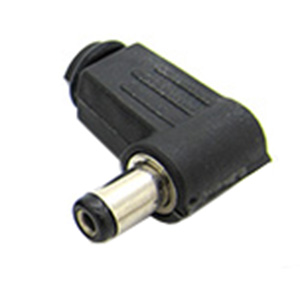

Штекер вторичного (DC) питания 5,5x2,5x9,5мм угловой на кабель 250323 DC5525-90B 5,5x2,5x9,5   Штекер вторичного (DC) питания
5,5x2,5x9,5мм угловой на кабель
Штекер вторичного (DC) питания 5,5x2,5x9,5мм белый угловой на кабель 223782 DC5525-90W 5,5x2,5x9,5   Штекер вторичного (DC) питания
5,5x2,5x9,5мм белый угловой на кабель

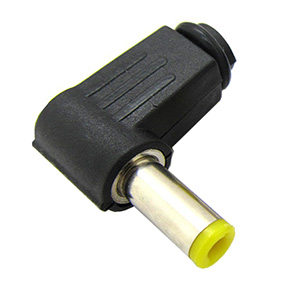

Штекер вторичного (DC) питания 5,5x2,5мм угловой на кабель 250324 DC5525-90Y 5,5x2,5   Штекер вторичного (DC) питания
5,5x2,5мм угловой на кабель

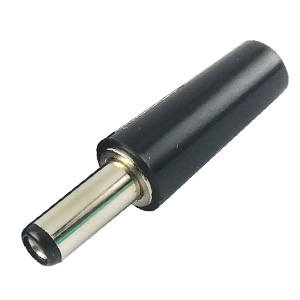

Штекер вторичного (DC) питания 5,5x2,5x14мм на кабель 133277 DC5525-14 5,5x2,5x14 DJK-10BL
KLS1-DCP-01-2.5B
Штекер вторичного (DC) питания
5,5x2,5x14мм на кабель

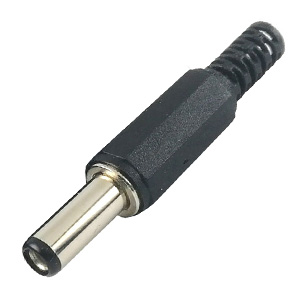

Штекер вторичного (DC) питания 5,5x2,5x14мм с амортизатором на кабель 21073 DC5525-14-S 5,5x2,5x14 DP-5525-M
KLS1-DCP-02-2.5B
Штекер вторичного (DC) питания
5,5x2,5x14мм с амортизатором на кабель

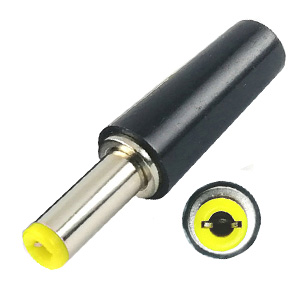

Штекер вторичного (DC) питания 5,5x2,5x14мм на кабель 250983 DC5525Y-14 5,5x2,5x14 DJK-10BL
KLS1-DCP-01-2.5B
Штекер вторичного (DC) питания
5,5x2,5x14мм на кабель
Штекер вторичного (DC) питания 5,5x2,5x14мм с амортизатором на кабель 251091 DC5525Y-14-S 5,5x2,5x14 DP-5525-M
KLS1-DCP-02-2.5B
Штекер вторичного (DC) питания
5,5x2,5x14мм с амортизатором на кабель

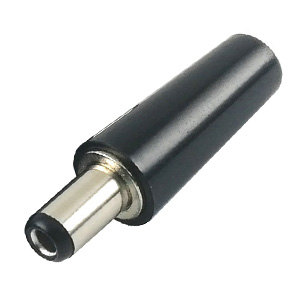

Штекер вторичного (DC) питания 5,5x2,5x9мм на кабель 133276 DC5525-9 5,5x2,5x9 DJK-10B
HD-4004
KLS1-DCP-01-2.5A
NP-114A
Штекер вторичного (DC) питания
5,5x2,5x9мм на кабель

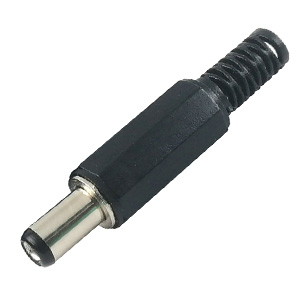

Штекер вторичного (DC) питания 5,5x2,5x9мм с амортизатором на кабель 35972 DC5525-9-S 5,5x2,5x9 DJK-11B
HD-4105
KLS1-DCP-02-2.5A
NP-117A
Штекер вторичного (DC) питания
5,5x2,5x9мм с амортизатором на кабель

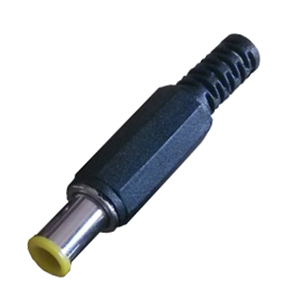

Штекер вторичного (DC) питания 6,0x1,2мм с амортизатором на кабель 227808 DC6012-S 6,0x1,2 HD-4112 Штекер вторичного (DC) питания
6,0x1,2мм с амортизатором на кабель
Штекер вторичного (DC) питания 6,3x3,1x14мм с амортизатором на кабель 227809 DC6331-14-S 6,3x3,1x14   Штекер вторичного (DC) питания
6,3x3,1x14мм с амортизатором на кабель
Штекер вторичного (DC) питания 6,3x3,1x9мм с амортизатором на кабель 54196 DC6331-S 6,3x3,1x9 DJK-11J
HD-4012
NP-125
Штекер вторичного (DC) питания
6,3x3,1x9мм с амортизатором на кабель

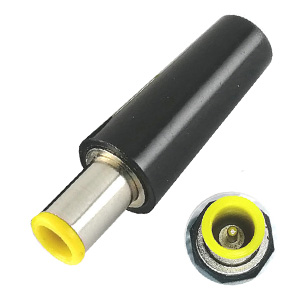

Штекер вторичного (DC) питания 6,4x1,2x9,5мм на кабель 227810 DC6412Y 6,4x1,2x9,5   Штекер вторичного (DC) питания
6,4x1,2x9,5мм на кабель
Штекер вторичного (DC) питания 7,0x1,2мм с амортизатором на кабель 227811 DC7012Y-S 7,0x1,2 HD-4114 Штекер вторичного (DC) питания
7,0x1,2мм с амортизатором на кабель

Неразборные штекеры вторичного низковольтного (DC) питания на кабель

Неразборные штекеры могут быть выполнены залитыми на провод заданной длины по заказу. Возможно лужение свободных концов провода или установка другого разъема на противоположный конец, а также заливка проходного изолятора. Для такого заказа необходимо предоставление эскиза или чертежа заказчиком.

Пример:

Разъемы вторичного (низковольтного) DC питания
