| Разъемы >> Соединители DIN 41612 >> DIN 41612 вилки угловые |
DIN 41612 9001-11/9001-21 серии типа C |
|
вилки угловые 3-х рядные на плату, шаг 2,54/5,08 мм
|
| .jpg)
.jpg)
|
| 9001 |
- |
1 |
1 |
96 |
1 |
C |
00 |
L1 |
A |
| 1 |
|
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
1) серия
2) 1: шаг 2,54 мм
2: шаг 5,08 мм
3) 1: вилка
4) количество позиций
5) 1: выводы в плату
6) C: частичное золочение контактов
7) G/F
8) [пусто]: без замка в плату
L1: с замком в плату
толщиной 1,6...2,0 мм (см. PDF файл)
L2: с замком в плату
толщиной 2,8...3,2 мм (см. PDF файл)
9) A: упаковка в поддоны
|
Вилки угловые 3-х рядные на плату, шаг 2,54/5,08 мм поставляются со склада в Москве и под заказ.
Контакты вставлены в отверстия в соответствии с таблицей: |
| 2,54 |
96 |
a b c |
 |
| 64 |
a - c |
 |
| 32 |
a - - |
 |
| 5,08 |
48 |
a b c |
 |
| 32 |
a - c |
 |
| 16 |
a - - |
 |
|
Совместимы с 3-х рядными розетками:
9001-1296, 9001-1264 типа C
9001-1496, 9001-1464 типа R
9001-1264 типа IDC
|
Электрические характеристики:
Максимальный ток: 2,0 А AC/DC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 1000 V AC.
Рабочая температура: -55...+125°С
Материал изолятора: термопластичный стеклонаполненный полиэстер (UL94V-0)
Материал контактов: медный сплав |
Вилки угловые 3-х рядные (DIN 41612), шаг 2,54 мм:
| 133789 |
9001-11641C00A (DIN 41612-64AC-MR) |
64 |
| 24381 |
9001-11321C00A (DIN 41612-32A-MR) |
32 |
| 133790 |
9001-11961C00L1A (DIN 41612-96ABC-MR) |
96 |
| 133791 |
9001-11641C00L1A (DIN 41612-64AC-MR) |
64 |
| 133792 |
9001-11321C00L1A (DIN 41612-32A-MR) |
32 |
| 133793 |
9001-11961C00L2A (DIN 41612-96ABC-MR) |
96 |
| 133794 |
9001-11641C00L2A (DIN 41612-64AC-MR) |
64 |
| 133795 |
9001-11321C00L2A (DIN 41612-32A-MR) |
32 |
Вилки угловые 3-х рядные (DIN 41612), шаг 5,08 мм:
| 24383 |
9001-21481C00A (DIN 41612-48ABC-MR) |
48 |
| 133935 |
9001-21321C00A (DIN 41612-32AC-MR) |
32 |
| 133936 |
9001-21161C00A (DIN 41612-16A-MR) |
16 |
| 133937 |
9001-21481C00L1A (DIN 41612-48ABC-MR) |
48 |
| 133938 |
9001-21321C00L1A (DIN 41612-32AC-MR) |
32 |
| 133939 |
9001-21161C00L1A (DIN 41612-16A-MR) |
16 |
| 133940 |
9001-21481C00L2A (DIN 41612-48ABC-MR) |
48 |
| 133941 |
9001-21321C00L2A (DIN 41612-32AC-MR) |
32 |
| 133942 |
9001-21161C00L2A (DIN 41612-16A-MR) |
16 |
| 133788 |
9001-11961C00A (DIN 41612-96ABC-MR, 0903 196 6921) |
96 |

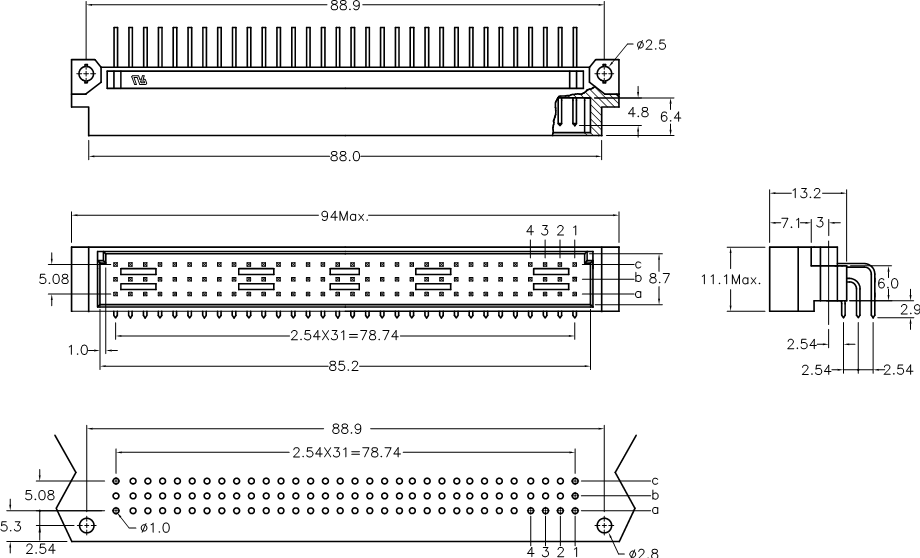

Размеры, мм
|
|
|
|
|
