DIN 41612 9001-13/9001-23 серии типа R |
|
вилки прямые 3-х рядные на плату, шаг 2,54/5,08 мм
|
| .jpg)
.jpg)
|
| 9001 |
- |
1 |
3 |
96 |
1 |
C |
00 |
P |
L1 |
A |
| 1 |
|
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
1) серия
2) 1: шаг 2,54 мм
2: шаг 5,08 мм
3) 3: вилка
4) количество позиций
5) длина выводов в соответствии
с таблицей:
Длина
выводов,
мм |
1 |
2 |
W1 |
W2 |
| X |
4,0 |
2,5 |
13 |
17 |
| Y |
4,6 |
6,3 |
13 |
17 |
6) C: частичное золочение контактов
7) G/F
8) [пусто]: выводы под пайку
P: выводы под запрессовку
9) [пусто]: без замка в плату
L1: с замком в плату
толщиной 1,6...2,0 мм (см. PDF файл)
L2: с замком в плату
толщиной 2,8...3,2 мм (см. PDF файл)
10) A: упаковка в поддоны
|
Вилки прямые 3-х рядные на плату, шаг 2,54/5,08 мм поставляются со склада в Москве и под заказ.
Контакты вставлены в отверстия в соответствии с таблицей: |
| 2,54 |
96 |
a b c |
 |
| 64 |
a - c |
 |
| 32 |
a - - |
 |
| 5,08 |
48 |
a b c |
 |
| 32 |
a - c |
 |
| 16 |
a - - |
 |
|
Совместимы с 3-х рядными розетками:
9001-1296, 9001-1264 типа C
9001-1496, 9001-1464 типа R
9001-1264 типа IDC
|
Электрические характеристики:
Максимальный ток: 2,0 А AC/DC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 1000 V AC.
Рабочая температура: -55...+125°С
Материал изолятора: термопластичный стеклонаполненный полиэстер (UL94V-0)
Материал контактов: медный сплав |
Вилки прямые 3-х рядные (DIN 41612), шаг 2,54 мм:
| 133861 |
9001-13961C00A (DIN 41612-96ABC-MS) |
96 |
4,0 |
| 133862 |
9001-13641C00A (DIN 41612-64AC-MS) |
64 |
4,0 |
| 24382 |
9001-13321C00A (DIN 41612-32A-MS) |
32 |
4,0 |
| 133863 |
9001-13962C00A (DIN 41612-96ABC-MS) |
96 |
2,5 |
| 133864 |
9001-13642C00A (DIN 41612-64AC-MS) |
64 |
2,5 |
| 133865 |
9001-13322C00A (DIN 41612-32A-MS) |
32 |
2,5 |
| 133866 |
9001-1396W1C00A (DIN 41612-96ABC-MS) |
96 |
13 |
| 133867 |
9001-1364W1C00A (DIN 41612-64AC-MS) |
64 |
13 |
| 133868 |
9001-1332W1C00A (DIN 41612-32A-MS) |
32 |
13 |
| 133869 |
9001-1396W2C00A (DIN 41612-96ABC-MS) |
96 |
17 |
| 133870 |
9001-1364W2C00A (DIN 41612-64AC-MS) |
64 |
17 |
| 133871 |
9001-1332W2C00A (DIN 41612-32A-MS) |
32 |
17 |
| 133872 |
9001-13961C00PA (DIN 41612-96ABC-MS) |
96 |
4,6 |
| 133873 |
9001-13641C00PA (DIN 41612-64AC-MS) |
64 |
4,6 |
| 133874 |
9001-13321C00PA (DIN 41612-32A-MS) |
32 |
4,6 |
| 133875 |
9001-13962C00PA (DIN 41612-96ABC-MS) |
96 |
6,3 |
| 133876 |
9001-13642C00PA (DIN 41612-64AC-MS) |
64 |
6,3 |
| 133877 |
9001-13322C00PA (DIN 41612-32A-MS) |
32 |
6,3 |
| 133878 |
9001-1396W1C00PA (DIN 41612-96ABC-MS) |
96 |
13 |
| 133879 |
9001-1364W1C00PA (DIN 41612-64AC-MS) |
64 |
13 |
| 133880 |
9001-1332W1C00PA (DIN 41612-32A-MS) |
32 |
13 |
| 133881 |
9001-1396W2C00PA (DIN 41612-96ABC-MS) |
96 |
17 |
| 133882 |
9001-1364W2C00PA (DIN 41612-64AC-MS) |
64 |
17 |
| 133883 |
9001-1332W2C00PA (DIN 41612-32A-MS) |
32 |
17 |
| 133884 |
9001-13961C00L1A (DIN 41612-96ABC-MS) |
96 |
4,0 |
| 133885 |
9001-13641C00L1A (DIN 41612-64AC-MS) |
64 |
4,0 |
| 133886 |
9001-13321C00L1A (DIN 41612-32A-MS) |
32 |
4,0 |
| 133887 |
9001-13962C00L1A (DIN 41612-96ABC-MS) |
96 |
2,5 |
| 133888 |
9001-13642C00L1A (DIN 41612-64AC-MS) |
64 |
2,5 |
| 133889 |
9001-13322C00L1A (DIN 41612-32A-MS) |
32 |
2,5 |
| 133890 |
9001-1396W1C00L1A (DIN 41612-96ABC-MS) |
96 |
13 |
| 133891 |
9001-1364W1C00L1A (DIN 41612-64AC-MS) |
64 |
13 |
| 133892 |
9001-1332W1C00L1A (DIN 41612-32A-MS) |
32 |
13 |
| 133893 |
9001-1396W2C00L1A (DIN 41612-96ABC-MS) |
96 |
17 |
| 133894 |
9001-1364W2C00L1A (DIN 41612-64AC-MS) |
64 |
17 |
| 133895 |
9001-1332W2C00L1A (DIN 41612-32A-MS) |
32 |
17 |
| 133896 |
9001-13961C00PL1A (DIN 41612-96ABC-MS) |
96 |
4,6 |
| 133897 |
9001-13641C00PL1A (DIN 41612-64AC-MS) |
64 |
4,6 |
| 133898 |
9001-13321C00PL1A (DIN 41612-32A-MS) |
32 |
4,6 |
| 133899 |
9001-13962C00PL1A (DIN 41612-96ABC-MS) |
96 |
6,3 |
| 133900 |
9001-13642C00PL1A (DIN 41612-64AC-MS) |
64 |
6,3 |
| 133901 |
9001-13322C00PL1A (DIN 41612-32A-MS) |
32 |
6,3 |
| 133902 |
9001-1396W1C00PL1A (DIN 41612-96ABC-MS) |
96 |
13 |
| 133903 |
9001-1364W1C00PL1A (DIN 41612-64AC-MS) |
64 |
13 |
| 133904 |
9001-1332W1C00PL1A (DIN 41612-32A-MS) |
32 |
13 |
| 133905 |
9001-1396W2C00PL1A (DIN 41612-96ABC-MS) |
96 |
17 |
| 133906 |
9001-1364W2C00PL1A (DIN 41612-64AC-MS) |
64 |
17 |
| 133907 |
9001-1332W2C00PL1A (DIN 41612-32A-MS) |
32 |
17 |
| 133908 |
9001-13961C00L2A (DIN 41612-96ABC-MS) |
96 |
4,0 |
| 133909 |
9001-13641C00L2A (DIN 41612-64AC-MS) |
64 |
4,0 |
| 133910 |
9001-13321C00L2A (DIN 41612-32A-MS) |
32 |
4,0 |
| 133911 |
9001-1396W1C00L2A (DIN 41612-96ABC-MS) |
96 |
13 |
| 133912 |
9001-1364W1C00L2A (DIN 41612-64AC-MS) |
64 |
13 |
| 133913 |
9001-1332W1C00L2A (DIN 41612-32A-MS) |
32 |
13 |
| 133914 |
9001-1396W2C00L2A (DIN 41612-96ABC-MS) |
96 |
17 |
| 133915 |
9001-1364W2C00L2A (DIN 41612-64AC-MS) |
64 |
17 |
| 133916 |
9001-1332W2C00L2A (DIN 41612-32A-MS) |
32 |
17 |
| 133917 |
9001-13961C00PL2A (DIN 41612-96ABC-MS) |
96 |
4,6 |
| 133918 |
9001-13641C00PL2A (DIN 41612-64AC-MS) |
64 |
4,6 |
| 133919 |
9001-13321C00PL2A (DIN 41612-32A-MS) |
32 |
4,6 |
| 133920 |
9001-1396W1C00PL2A (DIN 41612-96ABC-MS) |
96 |
13 |
| 133921 |
9001-1364W1C00PL2A (DIN 41612-64AC-MS) |
64 |
13 |
| 133922 |
9001-1332W1C00PL2A (DIN 41612-32A-MS) |
32 |
13 |
| 133923 |
9001-1396W2C00PL2A (DIN 41612-96ABC-MS) |
96 |
17 |
| 133924 |
9001-1364W2C00PL2A (DIN 41612-64AC-MS) |
64 |
17 |
| 133925 |
9001-1332W2C00PL2A (DIN 41612-32A-MS) |
32 |
17 |
Вилки прямые 3-х рядные (DIN 41612), шаг 5,08 мм:
| 134009 |
9001-23481C00A (DIN 41612-48ABC-MS) |
48 |
4,0 |
| 134010 |
9001-23321C00A (DIN 41612-32AC-MS) |
32 |
4,0 |
| 134011 |
9001-23161C00A (DIN 41612-16A-MS) |
16 |
4,0 |
| 134012 |
9001-23482C00A (DIN 41612-48ABC-MS) |
48 |
2,5 |
| 134013 |
9001-23322C00A (DIN 41612-32AC-MS) |
32 |
2,5 |
| 134014 |
9001-23162C00A (DIN 41612-16A-MS) |
16 |
2,5 |
| 134015 |
9001-2348W1C00A (DIN 41612-48ABC-MS) |
48 |
13 |
| 134016 |
9001-2332W1C00A (DIN 41612-32AC-MS) |
32 |
13 |
| 134017 |
9001-2316W1C00A (DIN 41612-16A-MS) |
16 |
13 |
| 134018 |
9001-2348W2C00A (DIN 41612-48ABC-MS) |
48 |
17 |
| 134019 |
9001-2332W2C00A (DIN 41612-32AC-MS) |
32 |
17 |
| 134020 |
9001-2316W2C00A (DIN 41612-16A-MS) |
16 |
17 |
| 134021 |
9001-23481C00PA (DIN 41612-48ABC-MS) |
48 |
4,6 |
| 134022 |
9001-23321C00PA (DIN 41612-32AC-MS) |
32 |
4,6 |
| 134023 |
9001-23161C00PA (DIN 41612-16A-MS) |
16 |
4,6 |
| 134024 |
9001-23482C00PA (DIN 41612-48ABC-MS) |
48 |
6,3 |
| 134025 |
9001-23322C00PA (DIN 41612-32AC-MS) |
32 |
6,3 |
| 134026 |
9001-23162C00PA (DIN 41612-16A-MS) |
16 |
6,3 |
| 134027 |
9001-2348W1C00PA (DIN 41612-48ABC-MS) |
48 |
13 |
| 134028 |
9001-2332W1C00PA (DIN 41612-32AC-MS) |
32 |
13 |
| 134029 |
9001-2316W1C00PA (DIN 41612-16A-MS) |
16 |
13 |
| 134030 |
9001-2348W2C00PA (DIN 41612-48ABC-MS) |
48 |
17 |
| 134031 |
9001-2332W2C00PA (DIN 41612-32AC-MS) |
32 |
17 |
| 134032 |
9001-2316W2C00PA (DIN 41612-16A-MS) |
16 |
17 |
| 134033 |
9001-23481C00L1A (DIN 41612-48ABC-MS) |
48 |
4,0 |
| 134034 |
9001-23321C00L1A (DIN 41612-32AC-MS) |
32 |
4,0 |
| 134035 |
9001-23161C00L1A (DIN 41612-16A-MS) |
16 |
4,0 |
| 134036 |
9001-23482C00L1A (DIN 41612-48ABC-MS) |
48 |
2,5 |
| 134037 |
9001-23322C00L1A (DIN 41612-32AC-MS) |
32 |
2,5 |
| 134038 |
9001-23162C00L1A (DIN 41612-16A-MS) |
16 |
2,5 |
| 134039 |
9001-2348W1C00L1A (DIN 41612-48ABC-MS) |
48 |
13 |
| 134040 |
9001-2332W1C00L1A (DIN 41612-32AC-MS) |
32 |
13 |
| 134041 |
9001-2316W1C00L1A (DIN 41612-16A-MS) |
16 |
13 |
| 134042 |
9001-2348W2C00L1A (DIN 41612-48ABC-MS) |
48 |
17 |
| 134043 |
9001-2332W2C00L1A (DIN 41612-32AC-MS) |
32 |
17 |
| 134044 |
9001-2316W2C00L1A (DIN 41612-16A-MS) |
16 |
17 |
| 134045 |
9001-23481C00PL1A (DIN 41612-48ABC-MS) |
48 |
4,6 |
| 134046 |
9001-23321C00PL1A (DIN 41612-32AC-MS) |
32 |
4,6 |
| 134047 |
9001-23161C00PL1A (DIN 41612-16A-MS) |
16 |
4,6 |
| 134048 |
9001-23482C00PL1A (DIN 41612-48ABC-MS) |
48 |
6,3 |
| 134049 |
9001-23322C00PL1A (DIN 41612-32AC-MS) |
32 |
6,3 |
| 134050 |
9001-23162C00PL1A (DIN 41612-16A-MS) |
16 |
6,3 |
| 134051 |
9001-2348W1C00PL1A (DIN 41612-48ABC-MS) |
48 |
13 |
| 134052 |
9001-2332W1C00PL1A (DIN 41612-32AC-MS) |
32 |
13 |
| 134053 |
9001-2316W1C00PL1A (DIN 41612-16A-MS) |
16 |
13 |
| 134054 |
9001-2348W2C00PL1A (DIN 41612-48ABC-MS) |
48 |
17 |
| 134055 |
9001-2332W2C00PL1A (DIN 41612-32AC-MS) |
32 |
17 |
| 134056 |
9001-2316W2C00PL1A (DIN 41612-16A-MS) |
16 |
17 |
| 134057 |
9001-23481C00L2A (DIN 41612-48ABC-MS) |
48 |
4,0 |
| 134058 |
9001-23321C00L2A (DIN 41612-32AC-MS) |
32 |
4,0 |
| 134059 |
9001-23161C00L2A (DIN 41612-16A-MS) |
16 |
4,0 |
| 134060 |
9001-2348W1C00L2A (DIN 41612-48ABC-MS) |
48 |
13 |
| 134061 |
9001-2332W1C00L2A (DIN 41612-32AC-MS) |
32 |
13 |
| 134062 |
9001-2316W1C00L2A (DIN 41612-16A-MS) |
16 |
13 |
| 134063 |
9001-2348W2C00L2A (DIN 41612-48ABC-MS) |
48 |
17 |
| 134064 |
9001-2332W2C00L2A (DIN 41612-32AC-MS) |
32 |
17 |
| 134065 |
9001-2316W2C00L2A (DIN 41612-16A-MS) |
16 |
17 |
| 134066 |
9001-23481C00PL2A (DIN 41612-48ABC-MS) |
48 |
4,6 |
| 134067 |
9001-23321C00PL2A (DIN 41612-32AC-MS) |
32 |
4,6 |
| 134068 |
9001-23161C00PL2A (DIN 41612-16A-MS) |
16 |
4,6 |
| 134069 |
9001-2348W1C00PL2A (DIN 41612-48ABC-MS) |
48 |
13 |
| 134070 |
9001-2332W1C00PL2A (DIN 41612-32AC-MS) |
32 |
13 |
| 134071 |
9001-2316W1C00PL2A (DIN 41612-16A-MS) |
16 |
13 |
| 134072 |
9001-2348W2C00PL2A (DIN 41612-48ABC-MS) |
48 |
17 |
| 134073 |
9001-2332W2C00PL2A (DIN 41612-32AC-MS) |
32 |
17 |
| 134074 |
9001-2316W2C00PL2A (DIN 41612-16A-MS) |
16 |
17 |

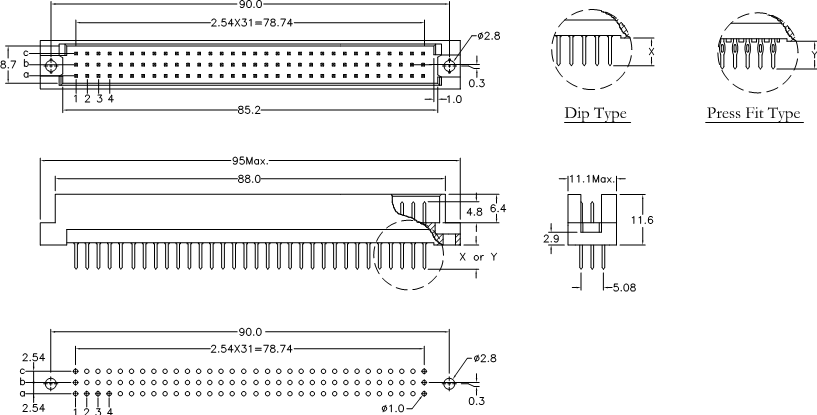

Размеры, мм
|
|
|
|
|
- Уважаемые покупатели! Из-за быстро меняющихся, независящих от нас обстоятельств, цены, опубликованные в Магазине, могут оказаться недействительными, не являются окончательными, предназначены только для предварительного ознакомления и ни при каких обстоятельствах не являются публичной офертой. Актуальные цены необходимо уточнять у менеджеров.
- Информацию о наличии товаров и свежих ценах уточняйте у наших менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Также можно отправить запрос, нажав ссылку:
sales@dart.ruх
- Представленная техническая информация и размеры на чертежах, опубликованные на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами и ни при каких обстоятельствах не являются публичной офертой. Для получения актуализированной технической информации отправьте запрос, нажав ссылку: alex@dart.ru
- Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
- Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы, в противном случае претензии не принимаются!
|
|
|
|
|
