| Разъемы >> Соединители DIN 41612 >> DIN 41612 вилки прямые |

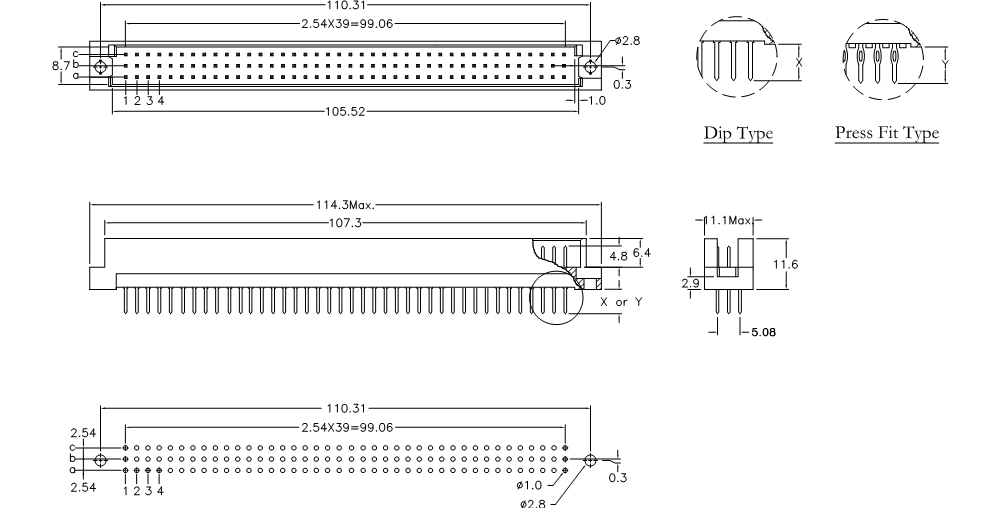

DIN 41612 9001-13120/9001-23120 серии типа R |
|
вилки прямые 3-х рядные на плату, шаг 2,54/5,08 мм
|
| .jpg)
.jpg)
|
| 9001 |
- |
1 |
3 |
120 |
1 |
C |
00 |
P |
L1 |
A |
| 1 |
|
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
1) серия
2) 1: шаг 2,54 мм
2: шаг 5,08 мм
3) вилка
4) количество позиций
5) длина выводов в соответствии
с таблицей:
Длина
выводов,
мм |
1 |
2 |
W1 |
W2 |
| X |
4,0 |
2,5 |
13 |
17 |
| Y |
4,6 |
6,3 |
13 |
17 |
6) C: частичное золочение контактов
7) G/F
8) [пусто]: выводы под пайку
P: выводы под запрессовку
9) [пусто]: без замка в плату
L1: с замком в плату
толщиной 1,6...2,0 мм (см. PDF файл)
L2: с замком в плату
толщиной 2,8...3,2 мм (см. PDF файл)
10) A: упаковка в поддоны
|
Вилки прямые 3-х рядные на плату, шаг 2,54/5,08 мм поставляются со склада в Москве и под заказ.
Контакты вставлены в отверстия в соответствии с таблицей: |
| 2,54 |
120 |
a b c |
 |
| 80 |
a - c |
 |
| 40 |
a - - |
 |
| 5,08 |
60 |
a b c |
 |
| 40 |
a - c |
 |
| 20 |
a - - |
 |
|
Совместимы с 3-х рядными розетками:
9001-A141201C и 9001-14801C
|
Электрические характеристики:
Максимальный ток: 2,0 А AC/DC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 1000 V AC.
Рабочая температура: -55...+125°С
Материал изолятора: термопластичный стеклонаполненный полиэстер (UL94V-0)
Материал контактов: медный сплав |
Вилки прямые 3-х рядные (DIN 41612), шаг 2,54 мм:
| 135514 |
9001-131201С00A (DIN 41612-120ABC-MS) |
120 |
4,0 |
| 135515 |
9001-131201С00A (DIN 41612-80AC-MS) |
80 |
4,0 |
| 135516 |
9001-131201С00A (DIN 41612-40A-MS) |
40 |
4,0 |
| 135517 |
9001-131202С00A (DIN 41612-120ABC-MS) |
120 |
2,5 |
| 135518 |
9001-131202С00A (DIN 41612-80AC-MS) |
80 |
2,5 |
| 135519 |
9001-131202С00A (DIN 41612-40A-MS) |
40 |
2,5 |
| 135520 |
9001-13120W1С00A (DIN 41612-120ABC-MS) |
120 |
13 |
| 135521 |
9001-13120W1С00A (DIN 41612-80AC-MS) |
80 |
13 |
| 135522 |
9001-13120W1С00A (DIN 41612-40A-MS) |
40 |
13 |
| 135523 |
9001-13120W2С00A (DIN 41612-120ABC-MS) |
120 |
17 |
| 135524 |
9001-13120W2С00A (DIN 41612-80AC-MS) |
80 |
17 |
| 135525 |
9001-13120W2С00A (DIN 41612-40A-MS) |
40 |
17 |
| 135526 |
9001-131201С00PA (DIN 41612-120ABC-MS) |
120 |
4,0 |
| 135527 |
9001-131201С00PA (DIN 41612-80AC-MS) |
80 |
4,0 |
| 135528 |
9001-131201С00PA (DIN 41612-40A-MS) |
40 |
4,0 |
| 135529 |
9001-131202С00PA (DIN 41612-120ABC-MS) |
120 |
2,5 |
| 135530 |
9001-131202С00PA (DIN 41612-80AC-MS) |
80 |
2,5 |
| 135531 |
9001-131202С00PA (DIN 41612-40A-MS) |
40 |
2,5 |
| 135532 |
9001-13120W1С00PA (DIN 41612-120ABC-MS) |
120 |
13 |
| 135533 |
9001-13120W1С00PA (DIN 41612-80AC-MS) |
80 |
13 |
| 135534 |
9001-13120W1С00PA (DIN 41612-40A-MS) |
40 |
13 |
| 135535 |
9001-13120W2С00PA (DIN 41612-120ABC-MS) |
120 |
17 |
| 135536 |
9001-13120W2С00PA (DIN 41612-80AC-MS) |
80 |
17 |
| 135537 |
9001-13120W2С00PA (DIN 41612-40A-MS) |
40 |
17 |
| 135538 |
9001-131201С00L1A (DIN 41612-120ABC-MS) |
120 |
4,0 |
| 135539 |
9001-131201С00L1A (DIN 41612-80AC-MS) |
80 |
4,0 |
| 135540 |
9001-131201С00L1A (DIN 41612-40A-MS) |
40 |
4,0 |
| 135541 |
9001-131202С00L1A (DIN 41612-120ABC-MS) |
120 |
2,5 |
| 135542 |
9001-131202С00L1A (DIN 41612-80AC-MS) |
80 |
2,5 |
| 135543 |
9001-131202С00L1A (DIN 41612-40A-MS) |
40 |
2,5 |
| 135544 |
9001-13120W1С00L1A (DIN 41612-120ABC-MS) |
120 |
13 |
| 135545 |
9001-13120W1С00L1A (DIN 41612-80AC-MS) |
80 |
13 |
| 135546 |
9001-13120W1С00L1A (DIN 41612-40A-MS) |
40 |
13 |
| 135547 |
9001-13120W2С00L1A (DIN 41612-120ABC-MS) |
120 |
17 |
| 135548 |
9001-13120W2С00L1A (DIN 41612-80AC-MS) |
80 |
17 |
| 135549 |
9001-13120W2С00L1A (DIN 41612-40A-MS) |
40 |
17 |
| 135550 |
9001-131201С00PL1A (DIN 41612-120ABC-MS) |
120 |
4,0 |
| 135551 |
9001-131201С00PL1A (DIN 41612-80AC-MS) |
80 |
4,0 |
| 135552 |
9001-131201С00PL1A (DIN 41612-40A-MS) |
40 |
4,0 |
| 135553 |
9001-131202С00PL1A (DIN 41612-120ABC-MS) |
120 |
2,5 |
| 135554 |
9001-131202С00PL1A (DIN 41612-80AC-MS) |
80 |
2,5 |
| 135555 |
9001-131202С00PL1A (DIN 41612-40A-MS) |
40 |
2,5 |
| 135556 |
9001-13120W1С00PL1A (DIN 41612-120ABC-MS) |
120 |
13 |
| 135557 |
9001-13120W1С00PL1A (DIN 41612-80AC-MS) |
80 |
13 |
| 135558 |
9001-13120W1С00PL1A (DIN 41612-40A-MS) |
40 |
13 |
| 135559 |
9001-13120W2С00PL1A (DIN 41612-120ABC-MS) |
120 |
17 |
| 135560 |
9001-13120W2С00PL1A (DIN 41612-80AC-MS) |
80 |
17 |
| 135561 |
9001-13120W2С00PL1A (DIN 41612-40A-MS) |
40 |
17 |
| 135562 |
9001-131201С00L2A (DIN 41612-120ABC-MS) |
120 |
4,0 |
| 135563 |
9001-131201С00L2A (DIN 41612-80AC-MS) |
80 |
4,0 |
| 135564 |
9001-131201С00L2A (DIN 41612-40A-MS) |
40 |
4,0 |
| 135565 |
9001-13120W1С00L2A (DIN 41612-120ABC-MS) |
120 |
13 |
| 135566 |
9001-13120W1С00L2A (DIN 41612-80AC-MS) |
80 |
13 |
| 135567 |
9001-13120W1С00L2A (DIN 41612-40A-MS) |
40 |
13 |
| 135568 |
9001-13120W2С00L2A (DIN 41612-120ABC-MS) |
120 |
17 |
| 135569 |
9001-13120W2С00L2A (DIN 41612-80AC-MS) |
80 |
17 |
| 135570 |
9001-13120W2С00L2A (DIN 41612-40A-MS) |
40 |
17 |
| 135571 |
9001-131201С00PL2A (DIN 41612-120ABC-MS) |
120 |
4,0 |
| 135572 |
9001-131201С00PL2A (DIN 41612-80AC-MS) |
80 |
4,0 |
| 135573 |
9001-131201С00PL2A (DIN 41612-40A-MS) |
40 |
4,0 |
| 135574 |
9001-13120W1С00PL2A (DIN 41612-120ABC-MS) |
120 |
13 |
| 135575 |
9001-13120W1С00PL2A (DIN 41612-80AC-MS) |
80 |
13 |
| 135576 |
9001-13120W1С00PL2A (DIN 41612-40A-MS) |
40 |
13 |
| 135577 |
9001-13120W2С00PL2A (DIN 41612-120ABC-MS) |
120 |
17 |
| 135578 |
9001-13120W2С00PL2A (DIN 41612-80AC-MS) |
80 |
17 |
| 135579 |
9001-13120W2С00PL2A (DIN 41612-40A-MS) |
40 |
17 |
Вилки прямые 3-х рядные (DIN 41612), шаг 5,08 мм:
| 135581 |
9001-231201С00A (DIN 41612-60ABC-MS) |
60 |
4,0 |
| 135582 |
9001-231201С00A (DIN 41612-40AC-MS) |
40 |
4,0 |
| 135583 |
9001-231201С00A (DIN 41612-20A-MS) |
20 |
4,0 |
| 135584 |
9001-231202С00A (DIN 41612-60ABC-MS) |
60 |
2,5 |
| 135585 |
9001-231202С00A (DIN 41612-40AC-MS) |
40 |
2,5 |
| 135586 |
9001-231202С00A (DIN 41612-20A-MS) |
20 |
2,5 |
| 135587 |
9001-23120W1С00A (DIN 41612-60ABC-MS) |
60 |
13 |
| 135588 |
9001-23120W1С00A (DIN 41612-40AC-MS) |
40 |
13 |
| 135589 |
9001-23120W1С00A (DIN 41612-20A-MS) |
20 |
13 |
| 135590 |
9001-23120W2С00A (DIN 41612-60ABC-MS) |
60 |
17 |
| 135591 |
9001-23120W2С00A (DIN 41612-40AC-MS) |
40 |
17 |
| 135592 |
9001-23120W2С00A (DIN 41612-20A-MS) |
20 |
17 |
| 135593 |
9001-231201С00PA (DIN 41612-60ABC-MS) |
60 |
4,0 |
| 135594 |
9001-231201С00PA (DIN 41612-40AC-MS) |
40 |
4,0 |
| 135595 |
9001-231201С00PA (DIN 41612-20A-MS) |
20 |
4,0 |
| 135596 |
9001-231202С00PA (DIN 41612-60ABC-MS) |
60 |
2,5 |
| 135597 |
9001-231202С00PA (DIN 41612-40AC-MS) |
40 |
2,5 |
| 135598 |
9001-231202С00PA (DIN 41612-20A-MS) |
20 |
2,5 |
| 135599 |
9001-23120W1С00PA (DIN 41612-60ABC-MS) |
60 |
13 |
| 135600 |
9001-23120W1С00PA (DIN 41612-40AC-MS) |
40 |
13 |
| 135601 |
9001-23120W1С00PA (DIN 41612-20A-MS) |
20 |
13 |
| 135602 |
9001-23120W2С00PA (DIN 41612-60ABC-MS) |
60 |
17 |
| 135603 |
9001-23120W2С00PA (DIN 41612-40AC-MS) |
40 |
17 |
| 135604 |
9001-23120W2С00PA (DIN 41612-20A-MS) |
20 |
17 |
| 135605 |
9001-231201С00L1A (DIN 41612-60ABC-MS) |
60 |
4,0 |
| 135606 |
9001-231201С00L1A (DIN 41612-40AC-MS) |
40 |
4,0 |
| 135607 |
9001-231201С00L1A (DIN 41612-20A-MS) |
20 |
4,0 |
| 135608 |
9001-231202С00L1A (DIN 41612-60ABC-MS) |
60 |
2,5 |
| 135609 |
9001-231202С00L1A (DIN 41612-40AC-MS) |
40 |
2,5 |
| 135610 |
9001-231202С00L1A (DIN 41612-20A-MS) |
20 |
2,5 |
| 135611 |
9001-23120W1С00L1A (DIN 41612-60ABC-MS) |
60 |
13 |
| 135612 |
9001-23120W1С00L1A (DIN 41612-40AC-MS) |
40 |
13 |
| 135613 |
9001-23120W1С00L1A (DIN 41612-20A-MS) |
20 |
13 |
| 135614 |
9001-23120W2С00L1A (DIN 41612-60ABC-MS) |
60 |
17 |
| 135615 |
9001-23120W2С00L1A (DIN 41612-40AC-MS) |
40 |
17 |
| 135616 |
9001-23120W2С00L1A (DIN 41612-20A-MS) |
20 |
17 |
| 135617 |
9001-231201С00PL1A (DIN 41612-60ABC-MS) |
60 |
4,0 |
| 135618 |
9001-231201С00PL1A (DIN 41612-40AC-MS) |
40 |
4,0 |
| 135619 |
9001-231201С00PL1A (DIN 41612-20A-MS) |
20 |
4,0 |
| 135620 |
9001-231202С00PL1A (DIN 41612-60ABC-MS) |
60 |
2,5 |
| 135621 |
9001-231202С00PL1A (DIN 41612-40AC-MS) |
40 |
2,5 |
| 135622 |
9001-231202С00PL1A (DIN 41612-20A-MS) |
20 |
2,5 |
| 135623 |
9001-23120W1С00PL1A (DIN 41612-60ABC-MS) |
60 |
13 |
| 135624 |
9001-23120W1С00PL1A (DIN 41612-40AC-MS) |
40 |
13 |
| 135625 |
9001-23120W1С00PL1A (DIN 41612-20A-MS) |
20 |
13 |
| 135626 |
9001-23120W2С00PL1A (DIN 41612-60ABC-MS) |
60 |
17 |
| 135627 |
9001-23120W2С00PL1A (DIN 41612-40AC-MS) |
40 |
17 |
| 135628 |
9001-23120W2С00PL1A (DIN 41612-20A-MS) |
20 |
17 |
| 135629 |
9001-231201С00L2A (DIN 41612-60ABC-MS) |
60 |
4,0 |
| 135630 |
9001-231201С00L2A (DIN 41612-40AC-MS) |
40 |
4,0 |
| 135631 |
9001-231201С00L2A (DIN 41612-20A-MS) |
20 |
4,0 |
| 135632 |
9001-23120W1С00L2A (DIN 41612-60ABC-MS) |
60 |
13 |
| 135633 |
9001-23120W1С00L2A (DIN 41612-40AC-MS) |
40 |
13 |
| 135634 |
9001-23120W1С00L2A (DIN 41612-20A-MS) |
20 |
13 |
| 135635 |
9001-23120W2С00L2A (DIN 41612-60ABC-MS) |
60 |
17 |
| 135636 |
9001-23120W2С00L2A (DIN 41612-40AC-MS) |
40 |
17 |
| 135637 |
9001-23120W2С00L2A (DIN 41612-20A-MS) |
20 |
17 |
| 135638 |
9001-231201С00PL2A (DIN 41612-60ABC-MS) |
60 |
4,0 |
| 135639 |
9001-231201С00PL2A (DIN 41612-40AC-MS) |
40 |
4,0 |
| 135640 |
9001-231201С00PL2A (DIN 41612-20A-MS) |
20 |
4,0 |
| 135641 |
9001-23120W1С00PL2A (DIN 41612-60ABC-MS) |
60 |
13 |
| 135642 |
9001-23120W1С00PL2A (DIN 41612-40AC-MS) |
40 |
13 |
| 135643 |
9001-23120W1С00PL2A (DIN 41612-20A-MS) |
20 |
13 |
| 135644 |
9001-23120W2С00PL2A (DIN 41612-60ABC-MS) |
60 |
17 |
| 135645 |
9001-23120W2С00PL2A (DIN 41612-40AC-MS) |
40 |
17 |
| 135646 |
9001-23120W2С00PL2A (DIN 41612-20A-MS) |
20 |
17 |
Размеры, мм
|
|
|
|
|
- Уважаемые покупатели! Из-за быстро меняющихся, независящих от нас обстоятельств, цены, опубликованные в Магазине, могут оказаться недействительными, не являются окончательными, предназначены только для предварительного ознакомления и ни при каких обстоятельствах не являются публичной офертой. Актуальные цены необходимо уточнять у менеджеров.
- Информацию о наличии товаров и свежих ценах уточняйте у наших менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Также можно отправить запрос, нажав ссылку:
sales@dart.ruх
- Представленная техническая информация и размеры на чертежах, опубликованные на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами и ни при каких обстоятельствах не являются публичной офертой. Для получения актуализированной технической информации отправьте запрос, нажав ссылку: alex@dart.ru
- Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
- Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы, в противном случае претензии не принимаются!
|
|
|
|
|
