DIN 41612 9001-14/9001-24 серии типа R |
|
розетки угловые 3-х рядные на плату, шаг 2,54/5,08 мм
|
| .jpg)
.jpg)
|
| 9001 |
- |
1 |
4 |
96 |
1 |
C |
00 |
L1 |
A |
| 1 |
|
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
1) серия
2) 1: шаг 2,54 мм
2: шаг 5,08 мм
3) 1: вилка
4) количество позиций
5) 1: выводы в плату
6) C: частичное золочение контактов
7) G/F
8) [пусто]: без замка в плату
L1: с замком в плату
толщиной 1,6...2,0 мм (см. PDF файл)
L2: с замком в плату
толщиной 2,8...3,2 мм (см. PDF файл)
9) A: упаковка в поддоны
|
Розетки угловые 3-х рядные на плату, шаг 2,54/5,08 мм поставляются со склада в Москве и под заказ.
Контакты вставлены в отверстия в соответствии с таблицей: |
| 2,54 |
96 |
a b c |
 |
| 64 |
a - c |
 |
| 32 |
a - - |
 |
| 5,08 |
48 |
a b c |
 |
| 32 |
a - c |
 |
| 16 |
a - - |
 |
|
Совместимы с 3-х рядными розетками:
9001-1196, 9001-1164 типа C
9001-1396, 9001-1364 типа R
|
Электрические характеристики:
Максимальный ток: 2,0 А AC/DC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 1000 V AC.
Рабочая температура: -55...+125°С
Материал изолятора: термопластичный стеклонаполненный полиэстер (UL94V-0)
Материал контактов: медный сплав |
Розетки угловые 3-х рядные (DIN 41612), шаг 2,54 мм:
| 133926 |
9001-14961C00A (DIN 41612-96ABC-FR) |
96 |
| 133927 |
9001-14641C00A (DIN 41612-64AC-FR) |
64 |
| 133928 |
9001-14321C00A (DIN 41612-32A-FR) |
32 |
| 133929 |
9001-14961C00L1A (DIN 41612-96ABC-FR) |
96 |
| 133930 |
9001-14641C00L1A (DIN 41612-64AC-FR) |
64 |
| 133931 |
9001-14321C00L1A (DIN 41612-32A-FR) |
32 |
| 133932 |
9001-14961C00L2A (DIN 41612-96ABC-FR) |
96 |
| 133933 |
9001-14641C00L2A (DIN 41612-64AC-FR) |
64 |
| 133934 |
9001-14321C00L2A (DIN 41612-32A-FR) |
32 |
Розетки угловые 3-х рядные (DIN 41612), шаг 5,08 мм:
| 134075 |
9001-24481C00A (DIN 41612-48ABC-FR) |
48 |
| 134076 |
9001-24321C00A (DIN 41612-32AC-FR) |
32 |
| 134077 |
9001-24161C00A (DIN 41612-16A-FR) |
16 |
| 134078 |
9001-24481C00L1A (DIN 41612-48ABC-FR) |
48 |
| 134079 |
9001-24321C00L1A (DIN 41612-32AC-FR) |
32 |
| 134080 |
9001-24161C00L1A (DIN 41612-16A-FR) |
16 |
| 134081 |
9001-24481C00L2A (DIN 41612-48ABC-FR) |
48 |
| 134082 |
9001-24321C00L2A (DIN 41612-32AC-FR) |
32 |
| 134083 |
9001-24161C00L2A (DIN 41612-16A-FR) |
16 |

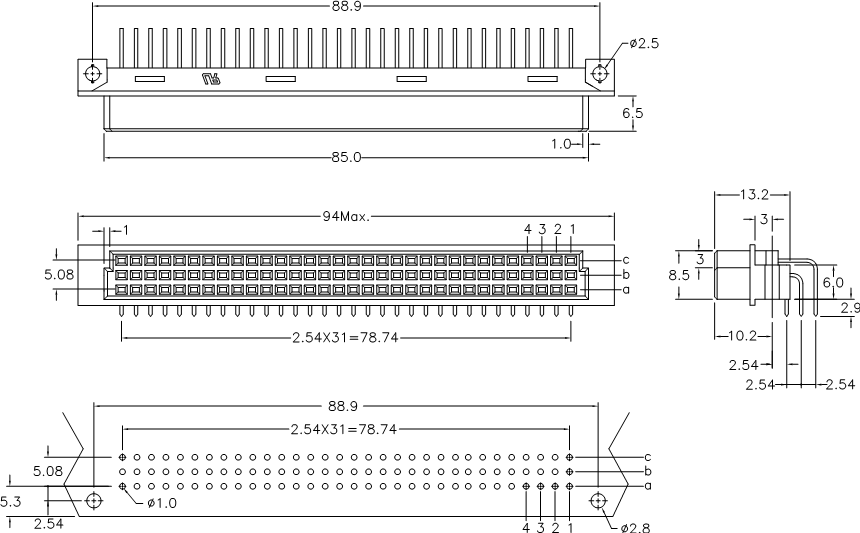

Размеры, мм
|
|
|
|
|
