| Разъемы >> Соединители DIN 41612 >> DIN 41612 вилки угловые |
DIN 41612 9001-15/9001-25 серии типа Half C |
|
вилки угловые 3-х рядные на плату, шаг 2,54/5,08 мм
|
| .jpg)
.jpg)
|
| 9001 |
- |
1 |
5 |
48 |
1 |
C |
00 |
L1 |
A |
| 1 |
|
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
1) серия
2) 1: шаг 2,54 мм
2: шаг 5,08 мм
3) 5: вилка
4) количество позиций
5) 1: выводы в плату
6) C: частичное золочение контактов
7) G/F
8) [пусто]: без замка в плату
L1: с замком в плату
толщиной 1,6...2,0 мм (см. PDF файл)
L2: с замком в плату
толщиной 2,8...3,2 мм (см. PDF файл)
9) A: упаковка в поддоны
|
Вилки угловые 3-х рядные на плату, шаг 2,54/5,08 мм поставляются со склада в Москве и под заказ.
Контакты вставлены в отверстия в соответствии с таблицей: |
| 2,54 |
48 |
a b c |
 |
| 32 |
a - c |
 |
| 30 |
a b c |
|
| 20 |
a - c |
|
| 16 |
a - - |
 |
| 10 |
a - - |
|
| 5,08 |
24 |
a b c |
 |
| 16 |
a - c |
 |
| 15 |
a b c |
|
| 10 |
a - c |
|
| 8 |
a - - |
 |
| 5 |
a - - |
|
|
Совместимы с 3-х рядными розетками:
9001-16 типа Half C
9001-18 типа Half R
|
Электрические характеристики:
Максимальный ток: 2,0 А AC/DC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 1000 V AC.
Рабочая температура: -55...+125°С
Материал изолятора: термопластичный стеклонаполненный полиэстер (UL94V-0)
Материал контактов: медный сплав |
Вилки угловые 3-х рядные (DIN 41612), шаг 2,54 мм:
| 134281 |
9001-15481C00A (DIN 41612-48ABC-MR) |
48 |
| 134282 |
9001-15321C00A (DIN 41612-32AC-MR) |
32 |
| 134283 |
9001-15301C00A (DIN 41612-30ABC-MR) |
30 |
| 134284 |
9001-15201C00A (DIN 41612-20AC-MR) |
20 |
| 134285 |
9001-15161C00A (DIN 41612-16A-MR) |
16 |
| 134286 |
9001-15101C00A (DIN 41612-10A-MR) |
10 |
| 134287 |
9001-15481C00L1A (DIN 41612-48ABC-MR) |
48 |
| 134288 |
9001-15321C00L1A (DIN 41612-32AC-MR) |
32 |
| 134289 |
9001-15301C00L1A (DIN 41612-30ABC-MR) |
30 |
| 134290 |
9001-15201C00L1A (DIN 41612-20AC-MR) |
20 |
| 134291 |
9001-15161C00L1A (DIN 41612-16A-MR) |
16 |
| 134292 |
9001-15101C00L1A (DIN 41612-10A-MR) |
10 |
| 134293 |
9001-15481C00L2A (DIN 41612-48ABC-MR) |
48 |
| 134294 |
9001-15321C00L2A (DIN 41612-32AC-MR) |
32 |
| 134295 |
9001-15301C00L2A (DIN 41612-30ABC-MR) |
30 |
| 134296 |
9001-15201C00L2A (DIN 41612-20AC-MR) |
20 |
| 134297 |
9001-15161C00L2A (DIN 41612-16A-MR) |
16 |
| 134298 |
9001-15101C00L2A (DIN 41612-10A-MR) |
10 |
Вилки угловые 3-х рядные (DIN 41612), шаг 5,08 мм:
| 134579 |
9001-25241C00A (DIN 41612-24ABC-MR) |
24 |
| 134580 |
9001-25161C00A (DIN 41612-16AC-MR) |
16 |
| 134581 |
9001-25151C00A (DIN 41612-15ABC-MR) |
15 |
| 134582 |
9001-25101C00A (DIN 41612-10AC-MR) |
10 |
| 134583 |
9001-2581C00A (DIN 41612-8A-MR) |
8 |
| 134584 |
9001-2551C00A (DIN 41612-5A-MR) |
5 |
| 134585 |
9001-25241C00L1A (DIN 41612-24ABC-MR) |
24 |
| 134586 |
9001-25161C00L1A (DIN 41612-16AC-MR) |
16 |
| 134587 |
9001-25151C00L1A (DIN 41612-15ABC-MR) |
15 |
| 134588 |
9001-25101C00L1A (DIN 41612-10AC-MR) |
10 |
| 134589 |
9001-2581C00L1A (DIN 41612-8A-MR) |
8 |
| 134590 |
9001-2551C00L1A (DIN 41612-5A-MR) |
5 |
| 134591 |
9001-25241C00L2A (DIN 41612-24ABC-MR) |
24 |
| 134592 |
9001-25161C00L2A (DIN 41612-16AC-MR) |
16 |
| 134593 |
9001-25151C00L2A (DIN 41612-15ABC-MR) |
15 |
| 134594 |
9001-25101C00L2A (DIN 41612-10AC-MR) |
10 |
| 134595 |
9001-2581C00L2A (DIN 41612-8A-MR) |
8 |
| 134596 |
9001-2551C00L2A (DIN 41612-5A-MR) |
5 |

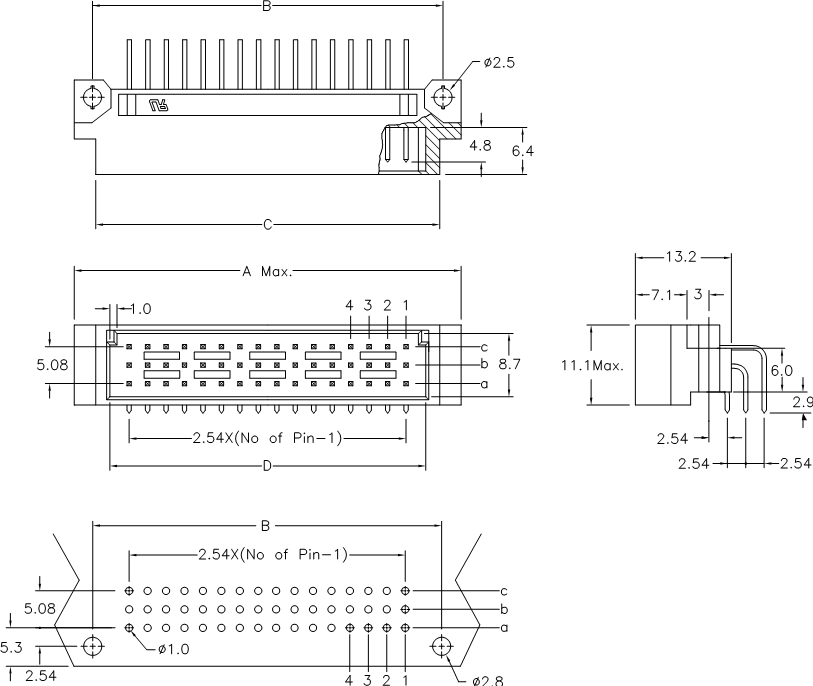

Размеры, мм
Количество
позиций |
A |
B |
C |
D |
| 48/32/24/16/8 |
55,00 |
48,26 |
47,40 |
44,60 |
| 30/20/15/10/5 |
38,10 |
33,02 |
32,16 |
29,36 |
|
|
|
|
|
