DIN 41612 9001-18/9001-28 серии типа Half C |
|
розетки угловые 3-х рядные на плату, шаг 2,54/5,08 мм
|
| .jpg)
.jpg)
|
| 9001 |
- |
1 |
8 |
48 |
1 |
C |
00 |
L1 |
A |
| 1 |
|
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
1) серия
2) 1: шаг 2,54 мм
2: шаг 5,08 мм
3) 8: розетка
4) количество позиций
5) 1: выводы в плату
6) C: частичное золочение контактов
7) G/F
8) [пусто]: без замка в плату
L1: с замком в плату
толщиной 1,6...2,0 мм (см. PDF файл)
L2: с замком в плату
толщиной 2,8...3,2 мм (см. PDF файл)
9) A: упаковка в поддоны
|
Розетки угловые 3-х рядные на плату, шаг 2,54/5,08 мм поставляются со склада в Москве и под заказ.
Контакты вставлены в отверстия в соответствии с таблицей: |
| 2,54 |
48 |
a b c |
 |
| 32 |
a - c |
 |
| 30 |
a b c |
|
| 20 |
a - c |
|
| 16 |
a - - |
 |
| 10 |
a - - |
|
| 5,08 |
24 |
a b c |
 |
| 16 |
a - c |
 |
| 15 |
a b c |
|
| 10 |
a - c |
|
| 8 |
a - - |
 |
| 5 |
a - - |
|
|
Совместимы с 3-х рядными розетками:
9001-15 типа Half C
9001-17 типа Half R
|
Электрические характеристики:
Максимальный ток: 2,0 А AC/DC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 1000 V AC.
Рабочая температура: -55...+125°С
Материал изолятора: термопластичный стеклонаполненный полиэстер (UL94V-0)
Материал контактов: медный сплав |
Розетки угловые 3-х рядные (DIN 41612), шаг 2,54 мм:
| 87476 |
9001-18481C00A (DIN 41612-48ABC-FR) |
48 |
| 134562 |
9001-18321C00A (DIN 41612-32AC-FR) |
32 |
| 134563 |
9001-18301C00A (DIN 41612-30ABC-FR) |
30 |
| 134564 |
9001-18201C00A (DIN 41612-20AC-FR) |
20 |
| 134565 |
9001-18161C00A (DIN 41612-16A-FR) |
16 |
| 134566 |
9001-18101C00A (DIN 41612-10A-FR) |
10 |
| 134567 |
9001-18481C00L1A (DIN 41612-48ABC-FR) |
48 |
| 134568 |
9001-18321C00L1A (DIN 41612-32AC-FR) |
32 |
| 134569 |
9001-18301C00L1A (DIN 41612-30ABC-FR) |
30 |
| 134570 |
9001-18201C00L1A (DIN 41612-20AC-FR) |
20 |
| 134571 |
9001-18161C00L1A (DIN 41612-16A-FR) |
16 |
| 134572 |
9001-18101C00L1A (DIN 41612-10A-FR) |
10 |
| 134573 |
9001-18481C00L2A (DIN 41612-48ABC-FR) |
48 |
| 134574 |
9001-18321C00L2A (DIN 41612-32AC-FR) |
32 |
| 134575 |
9001-18301C00L2A (DIN 41612-30ABC-FR) |
30 |
| 134576 |
9001-18201C00L2A (DIN 41612-20AC-FR) |
20 |
| 134577 |
9001-18161C00L2A (DIN 41612-16A-FR) |
16 |
| 134578 |
9001-18101C00L2A (DIN 41612-10A-FR) |
10 |
Розетки угловые 3-х рядные (DIN 41612), шаг 5,08 мм:
| 134861 |
9001-28241C00A (DIN 41612-24ABC-FR) |
24 |
| 134862 |
9001-28161C00A (DIN 41612-16AC-FR) |
16 |
| 134863 |
9001-28151C00A (DIN 41612-15ABC-FR) |
15 |
| 134864 |
9001-28101C00A (DIN 41612-10AC-FR) |
10 |
| 134865 |
9001-2881C00A (DIN 41612-8A-FR) |
8 |
| 134866 |
9001-2851C00A (DIN 41612-5A-FR) |
5 |
| 134867 |
9001-28241C00L1A (DIN 41612-24ABC-FR) |
24 |
| 134868 |
9001-28161C00L1A (DIN 41612-16AC-FR) |
16 |
| 134869 |
9001-28151C00L1A (DIN 41612-15ABC-FR) |
15 |
| 134870 |
9001-28101C00L1A (DIN 41612-10AC-FR) |
10 |
| 134871 |
9001-2881C00L1A (DIN 41612-8A-FR) |
8 |
| 134872 |
9001-2851C00L1A (DIN 41612-5A-FR) |
5 |
| 134873 |
9001-28241C00L2A (DIN 41612-24ABC-FR) |
24 |
| 134874 |
9001-28161C00L2A (DIN 41612-16AC-FR) |
16 |
| 134875 |
9001-28151C00L2A (DIN 41612-15ABC-FR) |
15 |
| 134876 |
9001-28101C00L2A (DIN 41612-10AC-FR) |
10 |
| 134877 |
9001-2881C00L2A (DIN 41612-8A-FR) |
8 |
| 134878 |
9001-2851C00L2A (DIN 41612-5A-FR) |
5 |

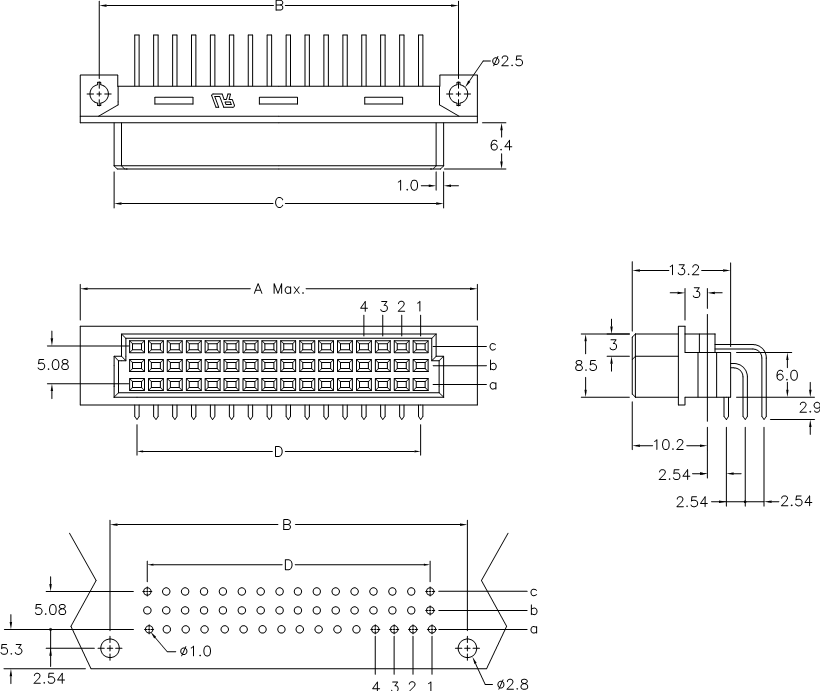

Размеры, мм
Количество
позиций |
A |
B |
C |
D |
| 48/32/24/16/8 |
54,00 |
48,26 |
44,40 |
38,10 |
| 30/20/15/10/5 |
38,80 |
33,02 |
29,20 |
22,86 |
|
|
|
|
|
