| Разъемы >> Соединители DIN 41612 >> DIN 41612 вилки угловые |
DIN 41612 9001-31/9001-41 серии типа B |
|
вилки угловые 2-х рядные на плату, шаг 2,54/5,08 мм
|
| .jpg)
.jpg)
|
| 9001 |
- |
3 |
1 |
64 |
1 |
C |
00 |
L1 |
A |
| 1 |
|
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
1) серия
2) 3: шаг 2,54 мм
4: шаг 5,08 мм
3) 1: вилка
4) количество позиций
5) 1: выводы в плату
6) C: частичное золочение контактов
7) G/F
8) [пусто]: без замка в плату
L1: с замком в плату
толщиной 1,6...2,0 мм (см. PDF файл)
L2: с замком в плату
толщиной 2,8...3,2 мм (см. PDF файл)
9) A: упаковка в поддоны
|
Вилки угловые 2-х рядные на плату, шаг 2,54/5,08 мм поставляются со склада в Москве и под заказ.
Контакты вставлены в отверстия в соответствии с таблицей: |
| 2,54 |
64 |
a b |
 |
| 32 |
a - |
 |
| 5,08 |
32 |
a b |
 |
| 16 |
a - |
 |
|
Совместимы с 2-х рядными розетками:
9001-3264, 9001-3232 типа B
9001-3464, 9001-3432 типа Q
9001-3264 типа IDC |
Электрические характеристики:
Максимальный ток: 2,0 А AC/DC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 1000 V AC.
Рабочая температура: -55...+125°С
Материал изолятора: термопластичный стеклонаполненный полиэстер (UL94V-0)
Материал контактов: медный сплав |
Вилки угловые 2-х рядные (DIN 41612), шаг 2,54 мм:
| 24386 |
9001-31641C00A (DIN 41612-64AB-MR) |
64 |
| 134104 |
9001-31321C00A (DIN 41612-32A-MR) |
32 |
| 134105 |
9001-31641C00L1A (DIN 41612-64AB-MR) |
64 |
| 134106 |
9001-31321C00L1A (DIN 41612-32A-MR) |
32 |
| 134107 |
9001-31641C00L2A (DIN 41612-64AB-MR) |
64 |
| 134108 |
9001-31321C00L2A (DIN 41612-32A-MR) |
32 |
Вилки угловые 2-х рядные (DIN 41612), шаг 5,08 мм:
| 24379 |
9001-41321C00A (DIN 41612-32AB-MR) |
32 |
| 134200 |
9001-41161C00A (DIN 41612-16A-MR) |
16 |
| 134201 |
9001-41321C00L1A (DIN 41612-32AB-MR) |
32 |
| 134202 |
9001-41161C00L1A (DIN 41612-16A-MR) |
16 |
| 134203 |
9001-41321C00L2A (DIN 41612-32AB-MR) |
32 |
| 134204 |
9001-41161C00L2A (DIN 41612-16A-MR) |
16 |

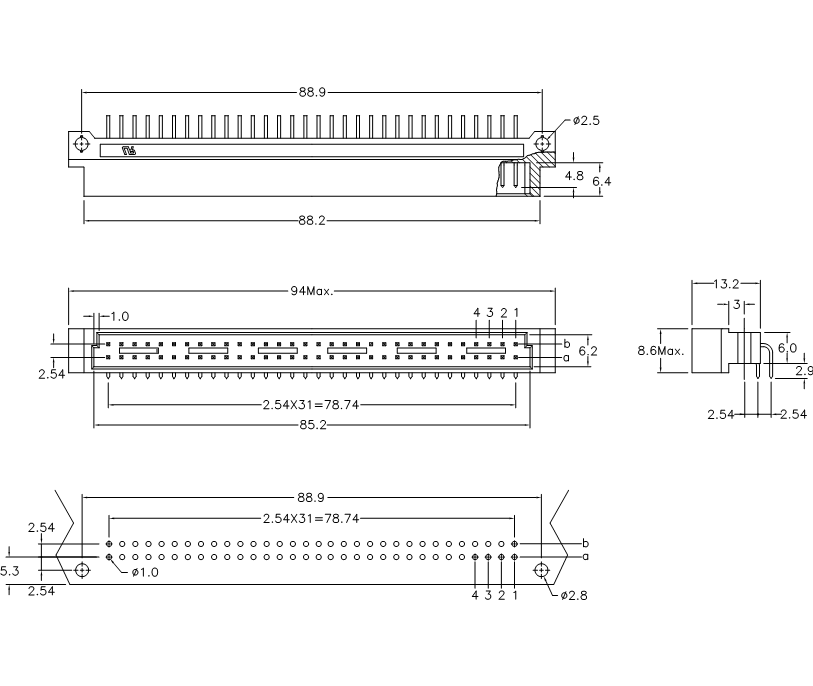

Размеры, мм
|
|
|
|
|
