| Разъемы >> Соединители DIN 41612 >> DIN 41612 розетки прямые |
DIN 41612 9001-32/9001-42 серии типа B |
|
розетки прямые 2-х рядные на плату, шаг 2,54/5,08 мм
|
| .jpg)
.jpg)
|
| 9001 |
- |
3 |
2 |
64 |
1 |
C |
00 |
P |
L1 |
A |
| 1 |
|
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
1) серия
2) 3: шаг 2,54 мм
4: шаг 5,08 мм
3) 2: розетка
4) количество позиций
5) длина выводов в соответствии
с таблицей:
Длина
выводов,
мм |
1 |
2 |
W1 |
W2 |
| X |
4,0 |
2,5 |
13 |
17 |
| Y |
4,6 |
6,3 |
13 |
17 |
6) C: частичное золочение контактов
7) G/F
8) [пусто]: выводы под пайку
P: выводы под запрессовку
9) [пусто]: без замка в плату
L1: с замком в плату
толщиной 1,6...2,0 мм (см. PDF файл)
L2: с замком в плату
толщиной 2,8...3,2 мм (см. PDF файл)
10) A: упаковка в поддоны
|
Розетки прямые 2-х рядные на плату, шаг 2,54/5,08 мм поставляются со склада в Москве и под заказ.
Контакты вставлены в отверстия в соответствии с таблицей: |
| 2,54 |
64 |
a b |
 |
| 32 |
a - |
 |
| 5,08 |
32 |
a b |
 |
| 16 |
a - |
 |
|
Совместимы с 2-х рядными розетками:
9001-3164, 9001-3132 типа B
9001-3164, 9001-3132 типа Q |
Электрические характеристики:
Максимальный ток: 2,0 А AC/DC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 1000 V AC.
Рабочая температура: -55...+125°С
Материал изолятора: термопластичный стеклонаполненный полиэстер (UL94V-0)
Материал контактов: медный сплав |
Розетки прямые 2-х рядные (DIN 41612), шаг 2,54 мм:
| 24385 |
9001-32641C00A (DIN 41612-64AB-FS) |
64 |
4,0 |
| 134109 |
9001-32321C00A (DIN 41612-32A-FS) |
32 |
4,0 |
| 134110 |
9001-32642C00A (DIN 41612-64AB-FS) |
64 |
2,5 |
| 134111 |
9001-32322C00A (DIN 41612-32A-FS) |
32 |
2,5 |
| 134112 |
9001-3264W1C00A (DIN 41612-64AB-FS) |
64 |
13 |
| 134113 |
9001-3232W1C00A (DIN 41612-32A-FS) |
32 |
13 |
| 134114 |
9001-3264W2C00A (DIN 41612-64AB-FS) |
64 |
17 |
| 134115 |
9001-3232W2C00A (DIN 41612-32A-FS) |
32 |
17 |
| 134116 |
9001-32641C00PA (DIN 41612-64AB-FS) |
64 |
4,6 |
| 134117 |
9001-32321C00PA (DIN 41612-32A-FS) |
32 |
4,6 |
| 134118 |
9001-32642C00PA (DIN 41612-64AB-FS) |
64 |
6,3 |
| 134119 |
9001-32322C00PA (DIN 41612-32A-FS) |
32 |
6,3 |
| 134120 |
9001-3264W1C00PA (DIN 41612-64AB-FS) |
64 |
13 |
| 134121 |
9001-3232W1C00PA (DIN 41612-32A-FS) |
32 |
13 |
| 134122 |
9001-3264W2C00PA (DIN 41612-64AB-FS) |
64 |
17 |
| 134123 |
9001-3232W2C00PA (DIN 41612-32A-FS) |
32 |
17 |
| 134124 |
9001-32641C00L1A (DIN 41612-64AB-FS) |
64 |
4,0 |
| 134125 |
9001-32321C00L1A (DIN 41612-32A-FS) |
32 |
4,0 |
| 134126 |
9001-32642C00L1A (DIN 41612-64AB-FS) |
64 |
2,5 |
| 134127 |
9001-32322C00L1A (DIN 41612-32A-FS) |
32 |
2,5 |
| 134128 |
9001-3264W1C00L1A (DIN 41612-64AB-FS) |
64 |
13 |
| 134129 |
9001-3232W1C00L1A (DIN 41612-32A-FS) |
32 |
13 |
| 134130 |
9001-3264W2C00L1A (DIN 41612-64AB-FS) |
64 |
17 |
| 134131 |
9001-3232W2C00L1A (DIN 41612-32A-FS) |
32 |
17 |
| 134132 |
9001-32641C00PL1A (DIN 41612-64AB-FS) |
64 |
4,6 |
| 134133 |
9001-32321C00PL1A (DIN 41612-32A-FS) |
32 |
4,6 |
| 134134 |
9001-32642C00PL1A (DIN 41612-64AB-FS) |
64 |
6,3 |
| 134135 |
9001-32322C00PL1A (DIN 41612-32A-FS) |
32 |
6,3 |
| 134136 |
9001-3264W1C00PL1A (DIN 41612-64AB-FS) |
64 |
13 |
| 134137 |
9001-3232W1C00PL1A (DIN 41612-32A-FS) |
32 |
13 |
| 134138 |
9001-3264W2C00PL1A (DIN 41612-64AB-FS) |
64 |
17 |
| 134139 |
9001-3232W2C00PL1A (DIN 41612-32A-FS) |
32 |
17 |
| 134140 |
9001-32641C00L2A (DIN 41612-64AB-FS) |
64 |
4,0 |
| 134141 |
9001-32321C00L2A (DIN 41612-32A-FS) |
32 |
4,0 |
| 134142 |
9001-3264W1C00L2A (DIN 41612-64AB-FS) |
64 |
13 |
| 134143 |
9001-3232W1C00L2A (DIN 41612-32A-FS) |
32 |
13 |
| 134144 |
9001-3264W2C00L2A (DIN 41612-64AB-FS) |
64 |
17 |
| 134145 |
9001-3232W2C00L2A (DIN 41612-32A-FS) |
32 |
17 |
| 134146 |
9001-32641C00PL2A (DIN 41612-64AB-FS) |
64 |
4,6 |
| 134147 |
9001-32321C00PL2A (DIN 41612-32A-FS) |
32 |
4,6 |
| 134148 |
9001-3264W1C00PL2A (DIN 41612-64AB-FS) |
64 |
13 |
| 134149 |
9001-3232W1C00PL2A (DIN 41612-32A-FS) |
32 |
13 |
| 134150 |
9001-3264W2C00PL2A (DIN 41612-64AB-FS) |
64 |
17 |
| 134151 |
9001-3232W2C00PL2A (DIN 41612-32A-FS) |
32 |
17 |
Розетки прямые 2-х рядные (DIN 41612), шаг 5,08 мм:
| 24378 |
9001-42321C00PL2A (DIN 41612-32AB-FS) |
32 |
4,6 |
| 134205 |
9001-42161C00PL2A (DIN 41612-16A-FS) |
16 |
4,6 |
| 134206 |
9001-4232W1C00PL2A (DIN 41612-32AB-FS) |
32 |
13 |
| 134207 |
9001-4216W1C00PL2A (DIN 41612-16A-FS) |
16 |
13 |
| 134208 |
9001-4232W2C00PL2A (DIN 41612-32AB-FS) |
32 |
17 |
| 134209 |
9001-4216W2C00PL2A (DIN 41612-16A-FS) |
16 |
17 |

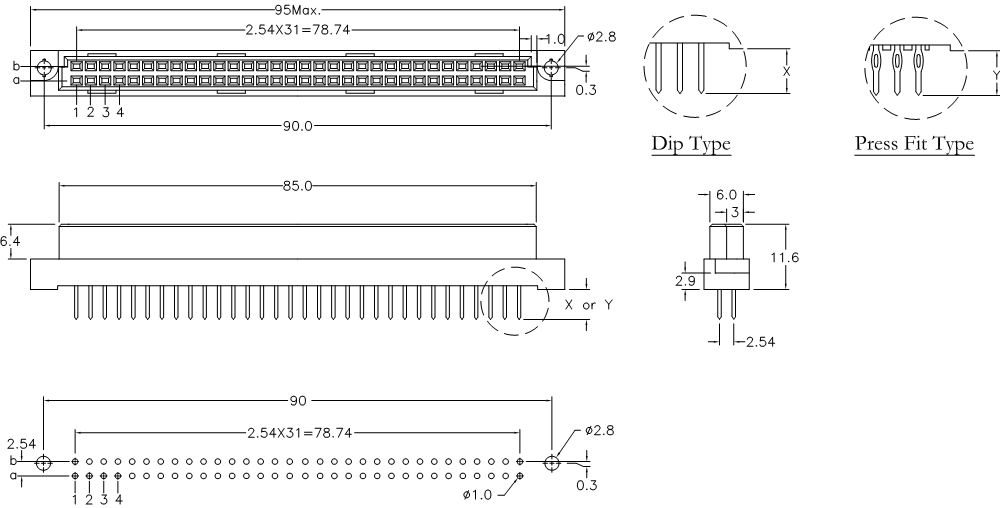

Размеры, мм
|
|
|
|
|
