| Разъемы >> Соединители DIN 41612 >> DIN 41612 вилки прямые |
DIN 41612 9001-33/9001-43 серии типа Q |
|
вилки прямые 2-х рядные на плату, шаг 2,54/5,08 мм
|
| .jpg)
.jpg)
|
| 9001 |
- |
3 |
3 |
64 |
1 |
C |
00 |
P |
L1 |
A |
| 1 |
|
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
1) серия
2) 3: шаг 2,54 мм
4: шаг 5,08 мм
3) 3: вилка
4) количество позиций
5) длина выводов в соответствии
с таблицей:
Длина
выводов,
мм |
1 |
2 |
W1 |
W2 |
| X |
4,0 |
2,5 |
13 |
17 |
| Y |
4,6 |
6,3 |
13 |
17 |
6) C: частичное золочение контактов
7) G/F
8) [пусто]: выводы под пайку
P: выводы под запрессовку
9) [пусто]: без замка в плату
L1: с замком в плату
толщиной 1,6...2,0 мм (см. PDF файл)
L2: с замком в плату
толщиной 2,8...3,2 мм (см. PDF файл)
10) A: упаковка в поддоны
|
Вилки прямые 2-х рядные на плату, шаг 2,54/5,08 мм поставляются со склада в Москве и под заказ.
Контакты вставлены в отверстия в соответствии с таблицей: |
| 2,54 |
64 |
a b |
 |
| 32 |
a - |
 |
| 5,08 |
32 |
a b |
 |
| 16 |
a - |
 |
|
Совместимы с 2-х рядными розетками:
9001-3264, 9001-3232 типа B
9001-3464, 9001-3432 типа Q
9001-3264 типа IDC |
Электрические характеристики:
Максимальный ток: 2,0 А AC/DC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 1000 V AC.
Рабочая температура: -55...+125°С
Материал изолятора: термопластичный стеклонаполненный полиэстер (UL94V-0)
Материал контактов: медный сплав |
Вилки прямые 2-х рядные (DIN 41612), шаг 2,54 мм:
| 24387 |
9001-33641C00A (DIN 41612-64AB-MS) |
64 |
4,0 |
| 134152 |
9001-33321C00A (DIN 41612-32A-MS) |
32 |
4,0 |
| 134153 |
9001-33642C00A (DIN 41612-64AB-MS) |
64 |
2,5 |
| 134154 |
9001-33322C00A (DIN 41612-32A-MS) |
32 |
2,5 |
| 134155 |
9001-3364W1C00A (DIN 41612-64AB-MS) |
64 |
13 |
| 134156 |
9001-3332W1C00A (DIN 41612-32A-MS) |
32 |
13 |
| 134157 |
9001-3364W2C00A (DIN 41612-64AB-MS) |
64 |
17 |
| 134158 |
9001-3332W2C00A (DIN 41612-32A-MS) |
32 |
17 |
| 134159 |
9001-33641C00PA (DIN 41612-64AB-MS) |
64 |
4,6 |
| 134160 |
9001-33321C00PA (DIN 41612-32A-MS) |
32 |
4,6 |
| 134161 |
9001-33642C00PA (DIN 41612-64AB-MS) |
64 |
6,3 |
| 134162 |
9001-33322C00PA (DIN 41612-32A-MS) |
32 |
6,3 |
| 134163 |
9001-3364W1C00PA (DIN 41612-64AB-MS) |
64 |
13 |
| 134164 |
9001-3332W1C00PA (DIN 41612-32A-MS) |
32 |
13 |
| 134165 |
9001-3364W2C00PA (DIN 41612-64AB-MS) |
64 |
17 |
| 134166 |
9001-3332W2C00PA (DIN 41612-32A-MS) |
32 |
17 |
| 134167 |
9001-33641C00L1A (DIN 41612-64AB-MS) |
64 |
4,0 |
| 134168 |
9001-33321C00L1A (DIN 41612-32A-MS) |
32 |
4,0 |
| 134169 |
9001-33642C00L1A (DIN 41612-64AB-MS) |
64 |
2,5 |
| 134170 |
9001-33322C00L1A (DIN 41612-32A-MS) |
32 |
2,5 |
| 134171 |
9001-3364W1C00L1A (DIN 41612-64AB-MS) |
64 |
13 |
| 134172 |
9001-3332W1C00L1A (DIN 41612-32A-MS) |
32 |
13 |
| 134173 |
9001-3364W2C00L1A (DIN 41612-64AB-MS) |
64 |
17 |
| 134174 |
9001-3332W2C00L1A (DIN 41612-32A-MS) |
32 |
17 |
| 134175 |
9001-33641C00PL1A (DIN 41612-64AB-MS) |
64 |
4,6 |
| 134176 |
9001-33321C00PL1A (DIN 41612-32A-MS) |
32 |
4,6 |
| 134177 |
9001-33642C00PL1A (DIN 41612-64AB-MS) |
64 |
6,3 |
| 134178 |
9001-33322C00PL1A (DIN 41612-32A-MS) |
32 |
6,3 |
| 134179 |
9001-3364W1C00PL1A (DIN 41612-64AB-MS) |
64 |
13 |
| 134180 |
9001-3332W1C00PL1A (DIN 41612-32A-MS) |
32 |
13 |
| 134181 |
9001-3364W2C00PL1A (DIN 41612-64AB-MS) |
64 |
17 |
| 134182 |
9001-3332W2C00PL1A (DIN 41612-32A-MS) |
32 |
17 |
| 134183 |
9001-33641C00L2A (DIN 41612-64AB-MS) |
64 |
4,0 |
| 134184 |
9001-33321C00L2A (DIN 41612-32A-MS) |
32 |
4,0 |
| 134185 |
9001-3364W1C00L2A (DIN 41612-64AB-MS) |
64 |
13 |
| 134186 |
9001-3332W1C00L2A (DIN 41612-32A-MS) |
32 |
13 |
| 134187 |
9001-3364W2C00L2A (DIN 41612-64AB-MS) |
64 |
17 |
| 134188 |
9001-3332W2C00L2A (DIN 41612-32A-MS) |
32 |
17 |
| 134189 |
9001-33641C00PL2A (DIN 41612-64AB-MS) |
64 |
4,6 |
| 134190 |
9001-33321C00PL2A (DIN 41612-32A-MS) |
32 |
4,6 |
| 134191 |
9001-3364W1C00PL2A (DIN 41612-64AB-MS) |
64 |
13 |
| 134192 |
9001-3332W1C00PL2A (DIN 41612-32A-MS) |
32 |
13 |
| 134193 |
9001-3364W2C00PL2A (DIN 41612-64AB-MS) |
64 |
17 |
| 134194 |
9001-3332W2C00PL2A (DIN 41612-32A-MS) |
32 |
17 |
Вилки прямые 2-х рядные (DIN 41612), шаг 5,08 мм:
| 134210 |
9001-43321C00A (DIN 41612-32AB-MS) |
32 |
4,0 |
| 134211 |
9001-43161C00A (DIN 41612-16A-MS) |
16 |
4,0 |
| 134212 |
9001-43322C00A (DIN 41612-32AB-MS) |
32 |
2,5 |
| 134213 |
9001-43162C00A (DIN 41612-16A-MS) |
16 |
2,5 |
| 134214 |
9001-4332W1C00A (DIN 41612-32AB-MS) |
32 |
13 |
| 134215 |
9001-4316W1C00A (DIN 41612-16A-MS) |
16 |
13 |
| 134216 |
9001-4332W2C00A (DIN 41612-32AB-MS) |
32 |
17 |
| 134217 |
9001-4316W2C00A (DIN 41612-16A-MS) |
16 |
17 |
| 134218 |
9001-43321C00PA (DIN 41612-32AB-MS) |
32 |
4,6 |
| 134219 |
9001-43161C00PA (DIN 41612-16A-MS) |
16 |
4,6 |
| 134220 |
9001-43322C00PA (DIN 41612-32AB-MS) |
32 |
6,3 |
| 134221 |
9001-43162C00PA (DIN 41612-16A-MS) |
16 |
6,3 |
| 134222 |
9001-4332W1C00PA (DIN 41612-32AB-MS) |
32 |
13 |
| 134223 |
9001-4316W1C00PA (DIN 41612-16A-MS) |
16 |
13 |
| 134224 |
9001-4332W2C00PA (DIN 41612-32AB-MS) |
32 |
17 |
| 134225 |
9001-4316W2C00PA (DIN 41612-16A-MS) |
16 |
17 |
| 134226 |
9001-43321C00L1A (DIN 41612-32AB-MS) |
32 |
4,0 |
| 134227 |
9001-43161C00L1A (DIN 41612-16A-MS) |
16 |
4,0 |
| 134228 |
9001-43322C00L1A (DIN 41612-32AB-MS) |
32 |
2,5 |
| 134229 |
9001-43162C00L1A (DIN 41612-16A-MS) |
16 |
2,5 |
| 134230 |
9001-4332W1C00L1A (DIN 41612-32AB-MS) |
32 |
13 |
| 134231 |
9001-4316W1C00L1A (DIN 41612-16A-MS) |
16 |
13 |
| 134232 |
9001-4332W2C00L1A (DIN 41612-32AB-MS) |
32 |
17 |
| 134233 |
9001-4316W2C00L1A (DIN 41612-16A-MS) |
16 |
17 |
| 134234 |
9001-43321C00PL1A (DIN 41612-32AB-MS) |
32 |
4,6 |
| 134235 |
9001-43161C00PL1A (DIN 41612-16A-MS) |
16 |
4,6 |
| 134236 |
9001-43322C00PL1A (DIN 41612-32AB-MS) |
32 |
6,3 |
| 134237 |
9001-43162C00PL1A (DIN 41612-16A-MS) |
16 |
6,3 |
| 134238 |
9001-4332W1C00PL1A (DIN 41612-32AB-MS) |
32 |
13 |
| 134239 |
9001-4316W1C00PL1A (DIN 41612-16A-MS) |
16 |
13 |
| 134240 |
9001-4332W2C00PL1A (DIN 41612-32AB-MS) |
32 |
17 |
| 134241 |
9001-4316W2C00PL1A (DIN 41612-16A-MS) |
16 |
17 |
| 134242 |
9001-43321C00L2A (DIN 41612-32AB-MS) |
32 |
4,0 |
| 134243 |
9001-43161C00L2A (DIN 41612-16A-MS) |
16 |
4,0 |
| 134244 |
9001-4332W1C00L2A (DIN 41612-32AB-MS) |
32 |
13 |
| 134245 |
9001-4316W1C00L2A (DIN 41612-16A-MS) |
16 |
13 |
| 134246 |
9001-4332W2C00L2A (DIN 41612-32AB-MS) |
32 |
17 |
| 134247 |
9001-4316W2C00L2A (DIN 41612-16A-MS) |
16 |
17 |
| 134248 |
9001-43321C00PL2A (DIN 41612-32AB-MS) |
32 |
4,6 |
| 134249 |
9001-43161C00PL2A (DIN 41612-16A-MS) |
16 |
4,6 |
| 134250 |
9001-4332W1C00PL2A (DIN 41612-32AB-MS) |
32 |
13 |
| 134251 |
9001-4316W1C00PL2A (DIN 41612-16A-MS) |
16 |
13 |
| 134252 |
9001-4332W2C00PL2A (DIN 41612-32AB-MS) |
32 |
17 |
| 134253 |
9001-4316W2C00PL2A (DIN 41612-16A-MS) |
16 |
17 |

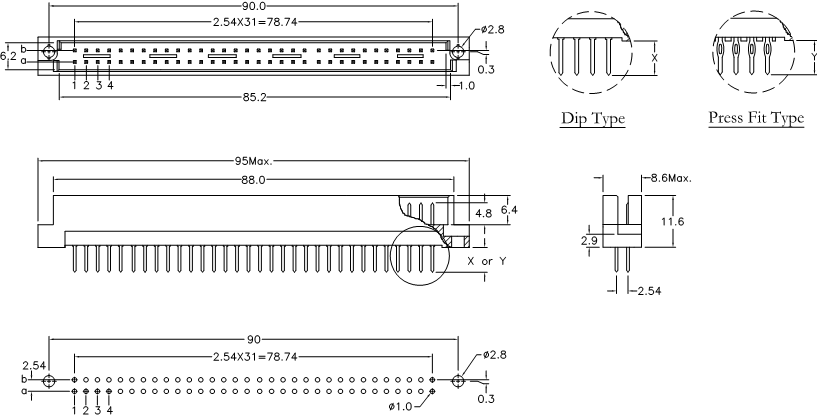

Размеры, мм
|
|
|
|
|
