| Разъемы >> Соединители DIN 41612 >> DIN 41612 вилки угловые |
DIN 41612 9001-35/9001-45 серии типа B |
|
вилки угловые 2-х рядные на плату, шаг 2,54/5,08 мм
|
| .jpg)
.jpg)
|
| 9001 |
- |
3 |
5 |
32 |
1 |
C |
00 |
L1 |
A |
| 1 |
|
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
1) серия
2) 3: шаг 2,54 мм
4: шаг 5,08 мм
3) 5: вилка
4) количество позиций
5) 1: выводы в плату
6) C: частичное золочение контактов
7) G/F
8) [пусто]: без замка в плату
L1: с замком в плату
толщиной 1,6...2,0 мм (см. PDF файл)
L2: с замком в плату
толщиной 2,8...3,2 мм (см. PDF файл)
9) A: упаковка в поддоны
|
Вилки угловые 3-х рядные на плату, шаг 2,54/5,08 мм поставляются со склада в Москве и под заказ.
Контакты вставлены в отверстия в соответствии с таблицей: |
| 2,54 |
32 |
a b |
 |
| 20 |
a b |
|
| 16 |
a - |
 |
| 10 |
a - |
|
| 5,08 |
16 |
a b |
 |
| 10 |
a b |
|
| 8 |
a - |
 |
| 5 |
a - |
|
|
Совместимы с 2-х рядными розетками:
9001-36 типа Half B
9001-38 типа Half Q
|
Электрические характеристики:
Максимальный ток: 2,0 А AC/DC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 1000 V AC.
Рабочая температура: -55...+125°С
Материал изолятора: термопластичный стеклонаполненный полиэстер (UL94V-0)
Материал контактов: медный сплав |
Вилки угловые 2-х рядные (DIN 41612), шаг 2,54 мм:
| 134897 |
9001-35321C00A (DIN 41612-32AB-MR) |
32 |
| 134898 |
9001-35201C00A (DIN 41612-20AB-MR) |
20 |
| 134899 |
9001-35161C00A (DIN 41612-16A-MR) |
16 |
| 134900 |
9001-35101C00A (DIN 41612-10A-MR) |
10 |
| 134901 |
9001-35321C00L1A (DIN 41612-32AB-MR) |
32 |
| 134902 |
9001-35201C00L1A (DIN 41612-20AB-MR) |
20 |
| 134903 |
9001-35161C00L1A (DIN 41612-16A-MR) |
16 |
| 134904 |
9001-35101C00L1A (DIN 41612-10A-MR) |
10 |
| 134905 |
9001-35321C00L2A (DIN 41612-32AB-MR) |
32 |
| 134906 |
9001-35201C00L2A (DIN 41612-20AB-MR) |
20 |
| 134907 |
9001-35161C00L2A (DIN 41612-16A-MR) |
16 |
| 134908 |
9001-35101C00L2A (DIN 41612-10A-MR) |
10 |
Вилки угловые 2-х рядные (DIN 41612), шаг 5,08 мм:
| 135095 |
9001-45161C00A (DIN 41612-16AB-MR) |
16 |
| 135096 |
9001-45101C00A (DIN 41612-10AB-MR) |
10 |
| 135097 |
9001-4581C00A (DIN 41612-8A-MR) |
8 |
| 135098 |
9001-4551C00A (DIN 41612-5A-MR) |
5 |
| 135099 |
9001-45161C00L1A (DIN 41612-16AB-MR) |
16 |
| 135100 |
9001-45101C00L1A (DIN 41612-10AB-MR) |
10 |
| 135101 |
9001-4581C00L1A (DIN 41612-8A-MR) |
8 |
| 135102 |
9001-4551C00L1A (DIN 41612-5A-MR) |
5 |
| 135103 |
9001-45161C00L2A (DIN 41612-16AB-MR) |
16 |
| 135104 |
9001-45101C00L2A (DIN 41612-10AB-MR) |
10 |
| 135105 |
9001-4581C00L2A (DIN 41612-8A-MR) |
8 |
| 135106 |
9001-4551C00L2A (DIN 41612-5A-MR) |
5 |

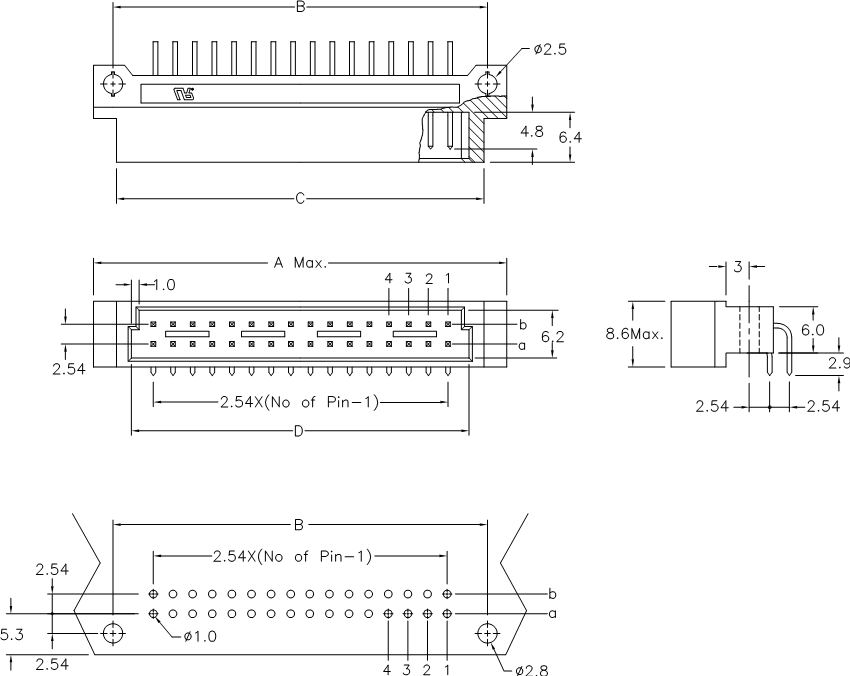

Размеры, мм
Количество
позиций |
A |
B |
C |
D |
| 32/16/8 |
54,00 |
48,66 |
47,40 |
44,60 |
| 20/10/5 |
38,04 |
33,02 |
31,80 |
29,40 |
|
|
|
|
|
