| Разъемы >> Соединители DIN 41612 >> DIN 41612 розетки угловые |
DIN 41612 9001-38/9001-48 серии типа Half Q |
|
розетки угловые 2-х рядные на плату, шаг 2,54/5,08 мм
|
| .jpg)
.jpg)
|
| 9001 |
- |
3 |
8 |
32 |
1 |
C |
00 |
L1 |
A |
| 1 |
|
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
1) серия
2) 3: шаг 2,54 мм
4: шаг 5,08 мм
3) 8: розетка
4) количество позиций
5) 1: выводы в плату
6) C: частичное золочение контактов
7) G/F
8) [пусто]: без замка в плату
L1: с замком в плату
толщиной 1,6...2,0 мм (см. PDF файл)
L2: с замком в плату
толщиной 2,8...3,2 мм (см. PDF файл)
9) A: упаковка в поддоны
|
Розетки угловые 3-х рядные на плату, шаг 2,54/5,08 мм поставляются со склада в Москве и под заказ.
Контакты вставлены в отверстия в соответствии с таблицей: |
| 2,54 |
32 |
a b |
 |
| 20 |
a b |
|
| 16 |
a - |
 |
| 10 |
a - |
|
| 5,08 |
16 |
a b |
 |
| 10 |
a b |
|
| 8 |
a - |
 |
| 5 |
a - |
|
|
Совместимы с 2-х рядными розетками:
9001-35 типа Half B
9001-37 типа Half Q
|
Электрические характеристики:
Максимальный ток: 2,0 А AC/DC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 1000 V AC.
Рабочая температура: -55...+125°С
Материал изолятора: термопластичный стеклонаполненный полиэстер (UL94V-0)
Материал контактов: медный сплав |
Розетки угловые 2-х рядные (DIN 41612), шаг 2,54 мм:
| 19175 |
9001-38321C00A (DIN 41612-32AB-FR) |
32 |
| 135084 |
9001-38201C00A (DIN 41612-20AB-FR) |
20 |
| 135085 |
9001-38161C00A (DIN 41612-16A-FR) |
16 |
| 135086 |
9001-38101C00A (DIN 41612-10A-FR) |
10 |
| 135087 |
9001-38321C00L1A (DIN 41612-32AB-FR) |
32 |
| 135088 |
9001-38201C00L1A (DIN 41612-20AB-FR) |
20 |
| 135089 |
9001-38161C00L1A (DIN 41612-16A-FR) |
16 |
| 135090 |
9001-38101C00L1A (DIN 41612-10A-FR) |
10 |
| 135091 |
9001-38321C00L2A (DIN 41612-32AB-FR) |
32 |
| 135092 |
9001-38201C00L2A (DIN 41612-20AB-FR) |
20 |
| 135093 |
9001-38161C00L2A (DIN 41612-16A-FR) |
16 |
| 135094 |
9001-38101C00L2A (DIN 41612-10A-FR) |
10 |
Розетки угловые 2-х рядные (DIN 41612), шаг 5,08 мм:
| 135283 |
9001-48161C00A (DIN 41612-16A-FR) |
16 |
| 135284 |
9001-48101C00A (DIN 41612-10A-FR) |
10 |
| 135285 |
9001-4851C00A (DIN 41612-8A-FR) |
8 |
| 135286 |
9001-4851C00A (DIN 41612-5A-FR) |
5 |
| 135287 |
9001-48161C00L1A (DIN 41612-16A-FR) |
16 |
| 135288 |
9001-48101C00L1A (DIN 41612-10A-FR) |
10 |
| 135289 |
9001-4881C00L1A (DIN 41612-8A-FR) |
8 |
| 135290 |
9001-4851C00L1A (DIN 41612-5A-FR) |
5 |
| 135291 |
9001-48161C00L2A (DIN 41612-16A-FR) |
16 |
| 135292 |
9001-48101C00L2A (DIN 41612-10A-FR) |
10 |
| 135293 |
9001-4881C00L2A (DIN 41612-8A-FR) |
8 |
| 135294 |
9001-4851C00L2A (DIN 41612-5A-FR) |
5 |

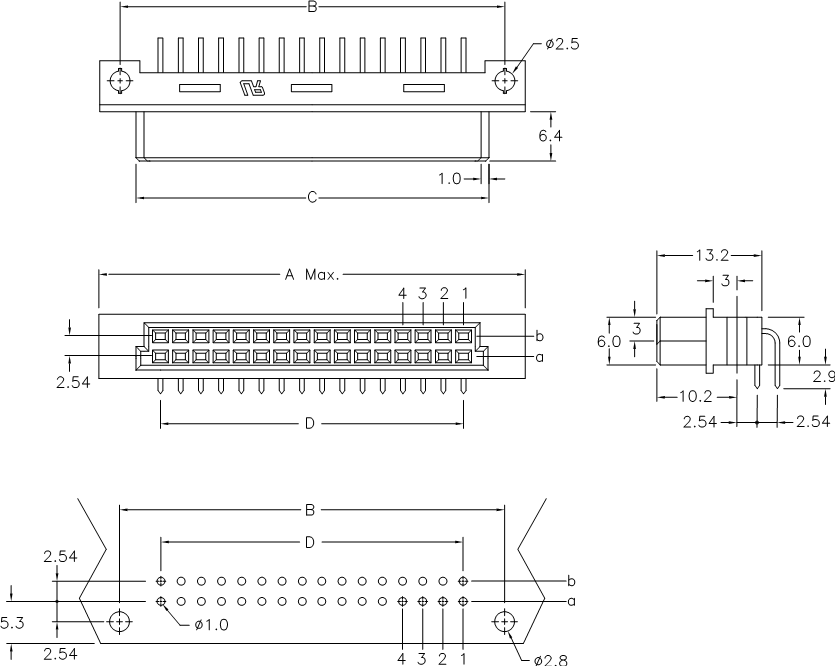

Размеры, мм
Количество
позиций |
A |
B |
C |
D |
| 32/16/8 |
54,00 |
48,26 |
44,40 |
38,10 |
| 20/10/5 |
38,80 |
33,02 |
29,20 |
22,86 |
|
|
|
|
|
