| Разъемы >> Соединители DIN 41612 >> DIN 41612 розетки прямые |
DIN 41612 9001-5215 серии типа H15 |
|
розетки силовые прямые 2-х рядные на плату, шаг 5,08 мм
|
| .jpg)
|
| 9001 |
- |
5 |
2 |
15 |
1 |
T |
A |
| 1 |
|
2 |
3 |
4 |
5 |
6 |
7 |
1) серия
2) 5: силовая серия
3) 2: розетка
4) количество позиций
5) длина выводов в соответствии
с таблицей:
Длина
выводов,
мм |
1 |
2 |
| X |
4,0 |
10,0 |
6) T: лужение контактов оловом
7) A: упаковка в поддоны
|
Розетки силовые прямые 2-х рядные на плату, шаг 5,08 мм поставляются со склада в Москве и под заказ. |
| |
Совместимы с 2-х рядными розетками:
9001-5115
|
Электрические характеристики:
Максимальный ток: 15 А AC/DC при 20°C
Сопротивление контактов: 8 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 3100 V AC.
Рабочая температура: -55...+125°С
Материал изолятора: термопластичный стеклонаполненный полиэстер (UL94V-0)
Материал контактов: медный сплав |
Розетки прямые 2-х рядные (DIN 41612), шаг 5,08 мм:
| 135309 |
9001-5215152TA (DIN 41612-15AB-FS) |
15 |
10,0 |
| 11476 |
9001-5215151TA (DIN 41612-15AB-FS, CRFH159AVA0, 0906 215 2812) |
15 |
4,0 |

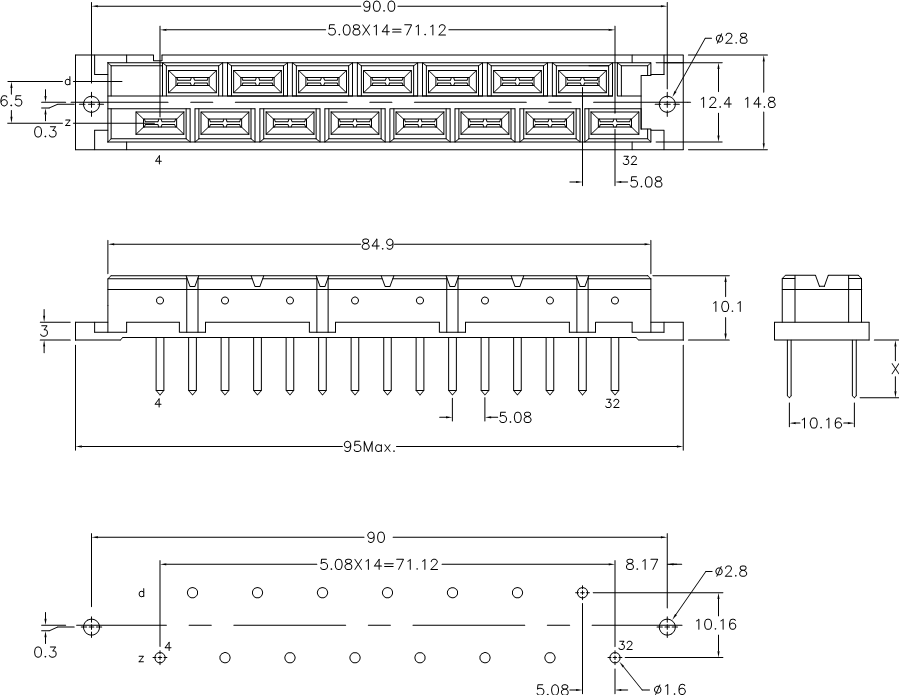

Размеры, мм
|
|
|
|
|
