| Разъемы >> Соединители DIN 41612 >> DIN 41612 розетки угловые |
DIN 41612 9001-61 серии типа F |
|
вилки угловые 3-х рядные на плату, шаг 5,08 мм
|
| .jpg)
|
| 9001 |
- |
61 |
48 |
1 |
C |
00 |
A |
| 1 |
|
2 |
3 |
4 |
5 |
6 |
7 |
1) серия
2) 61: вилка
3) количество позиций
4) 1: выводы в плату
5) C: частичное золочение контактов
6) G/F
7) A: упаковка в поддоны
|
Вилки угловые 3-х рядные на плату, шаг 5,08 мм поставляются со склада в Москве и под заказ.
Контакты вставлены в отверстия в соответствии с таблицей: |
| 5,08 |
48 |
z b d |
 |
| 32 |
z - d |
 |
| 16 |
z - - |
 |
|
Совместимы с 3-х рядными розетками:
9001-62481 C, 9001-64481 C
|
Электрические характеристики:
Максимальный ток: 2,0 А AC/DC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 1000 V AC.
Рабочая температура: -55...+125°С
Материал изолятора: термопластичный стеклонаполненный полиэстер (UL94V-0)
Материал контактов: медный сплав |
Вилки угловые 3-х рядные (DIN 41612), шаг 5,08 мм:
| 135311 |
9001-61481С00A (DIN 41612-48ZBD-MR) |
48 |
| 135312 |
9001-61321С00A (DIN 41612-32ZD-MR) |
32 |
| 135313 |
9001-61161С00A (DIN 41612-16Z-MR) |
16 |

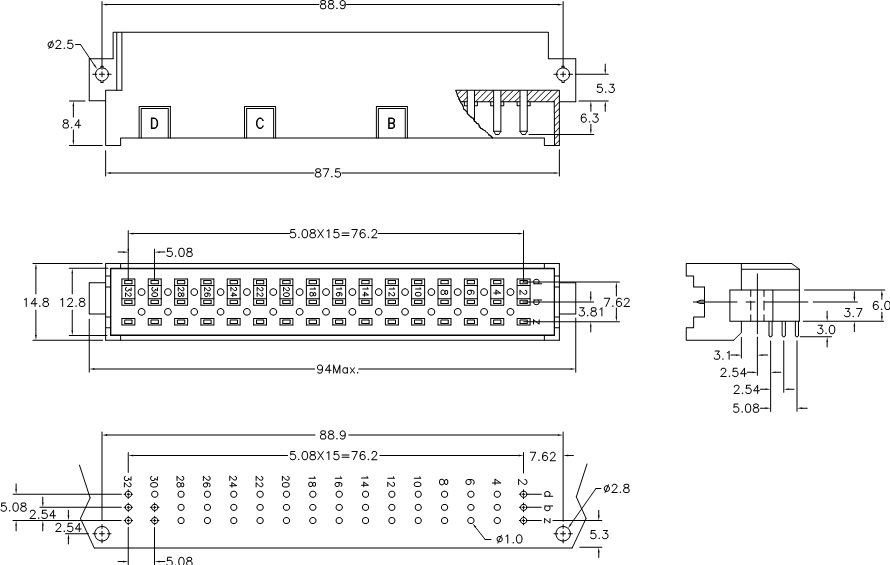

Размеры, мм
|
|
|
|
|
