DIN 41612 9001-91 серия типа M |
|
вилки угловые на плату комбинированные с силовыми или коаксиальными контактами DIN 41612
|
| .jpg)
|
Совместимы с 3-х рядными розетками:
9001-92 и 9001-94
|
Электрические характеристики:
Максимальный ток: 2,0 А AC/DC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 1000 V AC.
Рабочая температура: -55...+125°С
Материал изолятора: термопластичный стеклонаполненный полиэстер (UL94V-0)
Материал контактов: медный сплав |
Вилки угловые на плату комбинированные
с силовыми или коаксиальными контактами DIN 41612:
| 135326 |
9001-917802С00DA (DIN 41612-78ABC-MR) |
78 |
63,50 |
- |
| 135327 |
9001-916004С00DA (DIN 41612-60ABC-MR) |
60 |
48,26 |
7,62 |
| 135328 |
9001-914206С00DA (DIN 41612-42ABC-MR) |
42 |
33,02 |
15,24 |
| 135329 |
9001-912408С00DA (DIN 41612-24ABC-MR) |
24 |
17,78 |
22,86 |
| 135330 |
9001-910610С00DA (DIN 41612-6ABC-MR) |
6 |
2,54 |
30,48 |
| 135331 |
9001-915202С00DA (DIN 41612-52AC-MR) |
52 |
41,49 |
- |
| 135332 |
9001-914004С00DA (DIN 41612-40AC-MR) |
40 |
31,33 |
7,62 |
| 135333 |
9001-912806С00DA (DIN 41612-28AC-MR) |
28 |
21,17 |
15,24 |
| 135334 |
9001-911608С00DA (DIN 41612-16AC-MR) |
16 |
11,01 |
22,86 |
| 135335 |
9001-910410С00DA (DIN 41612-4AC-MR) |
4 |
0,85 |
30,48 |

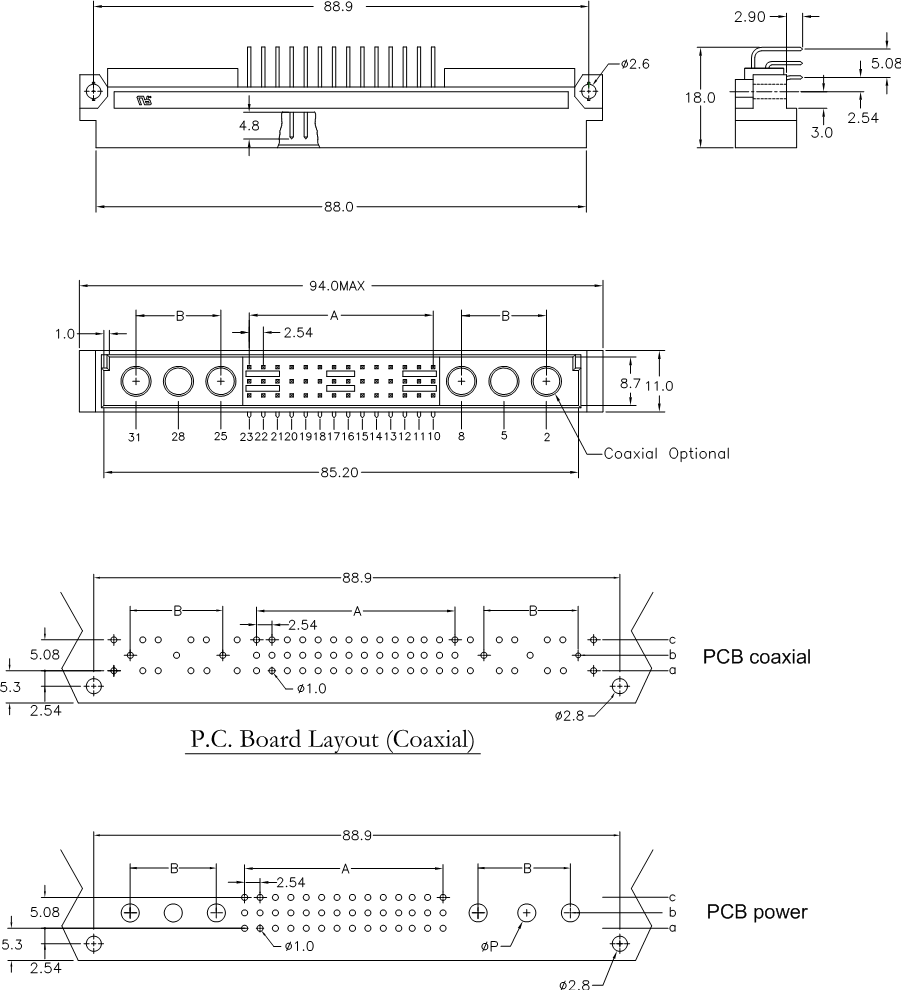

Размеры, мм
| Номинальный ток, A |
10A |
20A |
30A |
40A |
| Диаметр P, мм |
2,10 |
3,25 |
3,57 |
4,15 |
|
|
|
|
|
