DIN 41612 9001-93 серия типа M |
|
вилки прямые на плату комбинированные с силовыми или коаксиальными контактами DIN 41612
|
| .jpg)
|
| 9001 |
- |
93 |
42 |
06 |
1 |
C |
00 |
D |
A |
| 1 |
|
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
1) серия
2) 93: вилка
3) количество позиций
4) количество силовых или
коаксиальных контактов
5) длина выводов в соответствии
с таблицей:
Длина
выводов,
мм |
1 |
2 |
W1 |
W2 |
| X |
4,0 |
2,5 |
13 |
17 |
| Y |
4,6 |
6,3 |
13 |
17 |
6) C: частичное золочение контактов
7) G/F
8) [пусто]: без замка в плату
L1: с замком в плату
толщиной 1,6...2,0 мм (см. PDF файл)
L2: с замком в плату
толщиной 2,8...3,2 мм (см. PDF файл)
9) A: упаковка в поддоны
|
Вилки прямые на плату DIN 41612 комбинированные с силовыми или коаксиальными контактами поставляются со склада в Москве и под заказ. |
| 2,54 |
78 |
a b c |
 |
2 |
| 60 |
a b c |
 |
4 |
| 42 |
a b c |
 |
6 |
| 24 |
a b c |
 |
8 |
| 6 |
a b c |
 |
10 |
| 52 |
a - c |
 |
2 |
| 40 |
a - c |
 |
4 |
| 28 |
a - c |
 |
6 |
| 16 |
a - c |
 |
8 |
| 4 |
a - c |
 |
10 |
|
Совместимы с 3-х рядными розетками:
9001-92 и 9001-94
|
Электрические характеристики:
Максимальный ток: 2,0 А AC/DC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 1000 V AC.
Рабочая температура: -55...+125°С
Материал изолятора: термопластичный стеклонаполненный полиэстер (UL94V-0)
Материал контактов: медный сплав |
Вилки прямые на плату комбинированные
с силовыми или коаксиальными контактами DIN 41612:
| 135416 |
9001-9378021С00DA (DIN 41612-78ABC-MS) |
78 |
4,0 |
63,50 |
- |
| 135417 |
9001-9360041С00DA (DIN 41612-60ABC-MS) |
60 |
4,0 |
48,26 |
7,62 |
| 135418 |
9001-9342061С00DA (DIN 41612-42ABC-MS) |
42 |
4,0 |
33,02 |
15,24 |
| 135419 |
9001-9324081С00DA (DIN 41612-24ABC-MS) |
24 |
4,0 |
17,78 |
22,86 |
| 135420 |
9001-9306101С00DA (DIN 41612-6ABC-MS) |
6 |
4,0 |
2,54 |
30,48 |
| 135421 |
9001-9352021С00DA (DIN 41612-52AC-MS) |
52 |
4,0 |
41,49 |
- |
| 135422 |
9001-9340041С00DA (DIN 41612-40AC-MS) |
40 |
4,0 |
31,33 |
7,62 |
| 135423 |
9001-9328061С00DA (DIN 41612-28AC-MS) |
28 |
4,0 |
21,17 |
15,24 |
| 135424 |
9001-9316081С00DA (DIN 41612-16AC-MS) |
16 |
4,0 |
11,01 |
22,86 |
| 135425 |
9001-9304101С00DA (DIN 41612-4AC-MS) |
4 |
4,0 |
0,85 |
30,48 |
| 135426 |
9001-9378022С00DA (DIN 41612-78ABC-MS) |
78 |
2,5 |
63,50 |
- |
| 135427 |
9001-9360042С00DA (DIN 41612-60ABC-MS) |
60 |
2,5 |
48,26 |
7,62 |
| 135428 |
9001-9342062С00DA (DIN 41612-42ABC-MS) |
42 |
2,5 |
33,02 |
15,24 |
| 135429 |
9001-9324082С00DA (DIN 41612-24ABC-MS) |
24 |
2,5 |
17,78 |
22,86 |
| 135430 |
9001-9306102С00DA (DIN 41612-6ABC-MS) |
6 |
2,5 |
2,54 |
30,48 |
| 135431 |
9001-9352022С00DA (DIN 41612-52AC-MS) |
52 |
2,5 |
41,49 |
- |
| 135432 |
9001-9340042С00DA (DIN 41612-40AC-MS) |
40 |
2,5 |
31,33 |
7,62 |
| 135433 |
9001-9328062С00DA (DIN 41612-28AC-MS) |
28 |
2,5 |
21,17 |
15,24 |
| 135434 |
9001-9316082С00DA (DIN 41612-16AC-MS) |
16 |
2,5 |
11,01 |
22,86 |
| 135435 |
9001-9304102С00DA (DIN 41612-4AC-MS) |
4 |
2,5 |
0,85 |
30,48 |
| 135436 |
9001-937802W1С00DA (DIN 41612-78ABC-MS) |
78 |
13 |
63,50 |
- |
| 135437 |
9001-936004W1С00DA (DIN 41612-60ABC-MS) |
60 |
13 |
48,26 |
7,62 |
| 135438 |
9001-934206W1С00DA (DIN 41612-42ABC-MS) |
42 |
13 |
33,02 |
15,24 |
| 135439 |
9001-932408W1С00DA (DIN 41612-24ABC-MS) |
24 |
13 |
17,78 |
22,86 |
| 135440 |
9001-930610W1С00DA (DIN 41612-6ABC-MS) |
6 |
13 |
2,54 |
30,48 |
| 135441 |
9001-935202W1С00DA (DIN 41612-52AC-MS) |
52 |
13 |
41,49 |
- |
| 135442 |
9001-934004W1С00DA (DIN 41612-40AC-MS) |
40 |
13 |
31,33 |
7,62 |
| 135443 |
9001-932806W1С00DA (DIN 41612-28AC-MS) |
28 |
13 |
21,17 |
15,24 |
| 135444 |
9001-931608W1С00DA (DIN 41612-16AC-MS) |
16 |
13 |
11,01 |
22,86 |
| 135445 |
9001-930410W1С00DA (DIN 41612-4AC-MS) |
4 |
13 |
0,85 |
30,48 |
| 135446 |
9001-937802W2С00DA (DIN 41612-78ABC-MS) |
78 |
17 |
63,50 |
- |
| 135447 |
9001-936004W2С00DA (DIN 41612-60ABC-MS) |
60 |
17 |
48,26 |
7,62 |
| 135448 |
9001-934206W2С00DA (DIN 41612-42ABC-MS) |
42 |
17 |
33,02 |
15,24 |
| 135449 |
9001-932408W2С00DA (DIN 41612-24ABC-MS) |
24 |
17 |
17,78 |
22,86 |
| 135450 |
9001-930610W2С00DA (DIN 41612-6ABC-MS) |
6 |
17 |
2,54 |
30,48 |
| 135451 |
9001-935202W2С00DA (DIN 41612-52AC-MS) |
52 |
17 |
41,49 |
- |
| 135452 |
9001-934004W2С00DA (DIN 41612-40AC-MS) |
40 |
17 |
31,33 |
7,62 |
| 135453 |
9001-932806W2С00DA (DIN 41612-28AC-MS) |
28 |
17 |
21,17 |
15,24 |
| 135454 |
9001-931608W2С00DA (DIN 41612-16AC-MS) |
16 |
17 |
11,01 |
22,86 |
| 135455 |
9001-930410W2С00DA (DIN 41612-4AC-MS) |
4 |
17 |
0,85 |
30,48 |
| 135456 |
9001-9378021С00PA (DIN 41612-78ABC-MS) |
78 |
6,3 |
63,50 |
- |
| 135457 |
9001-9360041С00PA (DIN 41612-60ABC-MS) |
60 |
6,3 |
48,26 |
7,62 |
| 135458 |
9001-9342061С00PA (DIN 41612-42ABC-MS) |
42 |
6,3 |
33,02 |
15,24 |
| 135459 |
9001-9324081С00PA (DIN 41612-24ABC-MS) |
24 |
6,3 |
17,78 |
22,86 |
| 135460 |
9001-9306101С00PA (DIN 41612-6ABC-MS) |
6 |
6,3 |
2,54 |
30,48 |
| 135461 |
9001-9352021С00PA (DIN 41612-52AC-MS) |
52 |
6,3 |
41,49 |
- |
| 135462 |
9001-9340041С00PA (DIN 41612-40AC-MS) |
40 |
6,3 |
31,33 |
7,62 |
| 135463 |
9001-9328061С00PA (DIN 41612-28AC-MS) |
28 |
6,3 |
21,17 |
15,24 |
| 135464 |
9001-9316081С00PA (DIN 41612-16AC-MS) |
16 |
6,3 |
11,01 |
22,86 |
| 135465 |
9001-9304101С00PA (DIN 41612-4AC-MS) |
4 |
6,3 |
0,85 |
30,48 |
| 135466 |
9001-9378022С00PA (DIN 41612-78ABC-MS) |
78 |
6,3 |
63,50 |
- |
| 135467 |
9001-9360042С00PA (DIN 41612-60ABC-MS) |
60 |
6,3 |
48,26 |
7,62 |
| 135468 |
9001-9342062С00PA (DIN 41612-42ABC-MS) |
42 |
6,3 |
33,02 |
15,24 |
| 135469 |
9001-9324082С00PA (DIN 41612-24ABC-MS) |
24 |
6,3 |
17,78 |
22,86 |
| 135470 |
9001-9306102С00PA (DIN 41612-6ABC-MS) |
6 |
6,3 |
2,54 |
30,48 |
| 135471 |
9001-9352022С00PA (DIN 41612-52AC-MS) |
52 |
6,3 |
41,49 |
- |
| 135472 |
9001-9340042С00PA (DIN 41612-40AC-MS) |
40 |
6,3 |
31,33 |
7,62 |
| 135473 |
9001-9328062С00PA (DIN 41612-28AC-MS) |
28 |
6,3 |
21,17 |
15,24 |
| 135474 |
9001-9316082С00PA (DIN 41612-16AC-MS) |
16 |
6,3 |
11,01 |
22,86 |
| 135475 |
9001-9304102С00PA (DIN 41612-4AC-MS) |
4 |
6,3 |
0,85 |
30,48 |
| 135476 |
9001-937802W1С00PA (DIN 41612-78ABC-MS) |
78 |
13 |
63,50 |
- |
| 135477 |
9001-936004W1С00PA (DIN 41612-60ABC-MS) |
60 |
13 |
48,26 |
7,62 |
| 135478 |
9001-934206W1С00PA (DIN 41612-42ABC-MS) |
42 |
13 |
33,02 |
15,24 |
| 135479 |
9001-932408W1С00PA (DIN 41612-24ABC-MS) |
24 |
13 |
17,78 |
22,86 |
| 135480 |
9001-930610W1С00PA (DIN 41612-6ABC-MS) |
6 |
13 |
2,54 |
30,48 |
| 135481 |
9001-935202W1С00PA (DIN 41612-52AC-MS) |
52 |
13 |
41,49 |
- |
| 135482 |
9001-934004W1С00PA (DIN 41612-40AC-MS) |
40 |
13 |
31,33 |
7,62 |
| 135483 |
9001-932806W1С00PA (DIN 41612-28AC-MS) |
28 |
13 |
21,17 |
15,24 |
| 135484 |
9001-931608W1С00PA (DIN 41612-16AC-MS) |
16 |
13 |
11,01 |
22,86 |
| 135485 |
9001-930410W1С00PA (DIN 41612-4AC-MS) |
4 |
13 |
0,85 |
30,48 |
| 135486 |
9001-937802W2С00PA (DIN 41612-78ABC-MS) |
78 |
17 |
63,50 |
- |
| 135487 |
9001-936004W2С00PA (DIN 41612-60ABC-MS) |
60 |
17 |
48,26 |
7,62 |
| 135488 |
9001-934206W2С00PA (DIN 41612-42ABC-MS) |
42 |
17 |
33,02 |
15,24 |
| 135489 |
9001-932408W2С00PA (DIN 41612-24ABC-MS) |
24 |
17 |
17,78 |
22,86 |
| 135490 |
9001-930610W2С00PA (DIN 41612-6ABC-MS) |
6 |
17 |
2,54 |
30,48 |
| 135491 |
9001-935202W2С00PA (DIN 41612-52AC-MS) |
52 |
17 |
41,49 |
- |
| 135492 |
9001-934004W2С00PA (DIN 41612-40AC-MS) |
40 |
17 |
31,33 |
7,62 |
| 135493 |
9001-932806W2С00PA (DIN 41612-28AC-MS) |
28 |
17 |
21,17 |
15,24 |
| 135494 |
9001-931608W2С00PA (DIN 41612-16AC-MS) |
16 |
17 |
11,01 |
22,86 |
| 135495 |
9001-930410W2С00PA (DIN 41612-4AC-MS) |
4 |
17 |
0,85 |
30,48 |

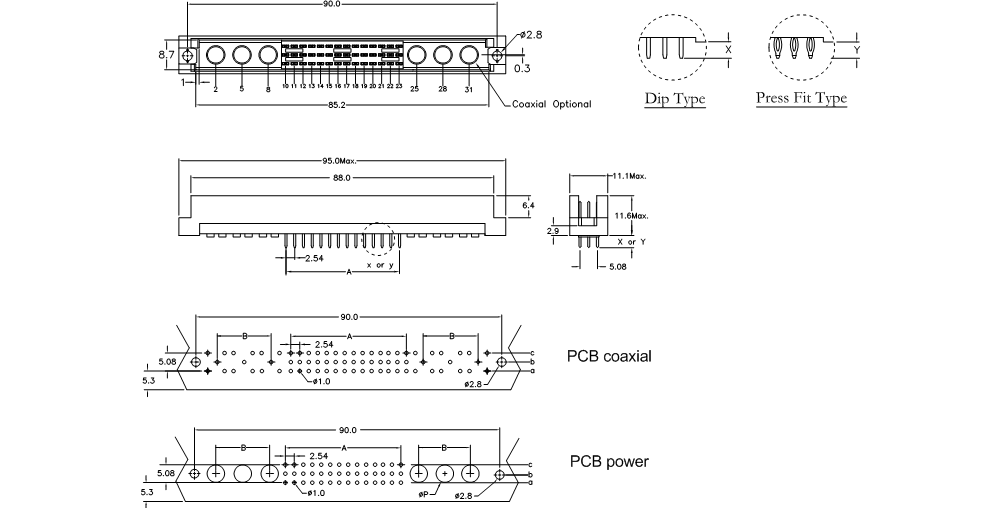

Размеры, мм
| Номинальный ток, A |
10A |
20A |
30A |
40A |
| Диаметр P, мм |
2,10 |
3,25 |
3,57 |
4,15 |
|
|
|
|
|
