| Разъемы >> Соединители DIN 41612 >> DIN 41612 розетки угловые |
DIN 41612 9001-94 серия типа M |
|
розетки угловые на плату комбинированные с силовыми или коаксиальными контактами DIN 41612
|
| .jpg)
|
Совместимы с 3-х рядными вилками:
9001-91 и 9001-93
|
Электрические характеристики:
Максимальный ток: 2,0 А AC/DC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 1000 V AC.
Рабочая температура: -55...+125°С
Материал изолятора: термопластичный стеклонаполненный полиэстер (UL94V-0)
Материал контактов: медный сплав |
Розетки угловые на плату комбинированные
с силовыми или коаксиальными контактами DIN 41612:
| 135496 |
9001-947802С00DA (DIN 41612-78ABC-FR) |
78 |
63,50 |
- |
| 135497 |
9001-946004С00DA (DIN 41612-60ABC-FR) |
60 |
48,26 |
7,62 |
| 135498 |
9001-944206С00DA (DIN 41612-42ABC-FR) |
42 |
33,02 |
15,24 |
| 135499 |
9001-942408С00DA (DIN 41612-24ABC-FR) |
24 |
17,78 |
22,86 |
| 135500 |
9001-940610С00DA (DIN 41612-6ABC-FR) |
6 |
2,54 |
30,48 |
| 135501 |
9001-945202С00DA (DIN 41612-52AC-FR) |
52 |
41,49 |
- |
| 135502 |
9001-944004С00DA (DIN 41612-40AC-FR) |
40 |
31,33 |
7,62 |
| 135503 |
9001-942806С00DA (DIN 41612-28AC-FR) |
28 |
21,17 |
15,24 |
| 135504 |
9001-941608С00DA (DIN 41612-16AC-FR) |
16 |
11,01 |
22,86 |
| 135505 |
9001-940410С00DA (DIN 41612-4AC-FR) |
4 |
0,85 |
30,48 |

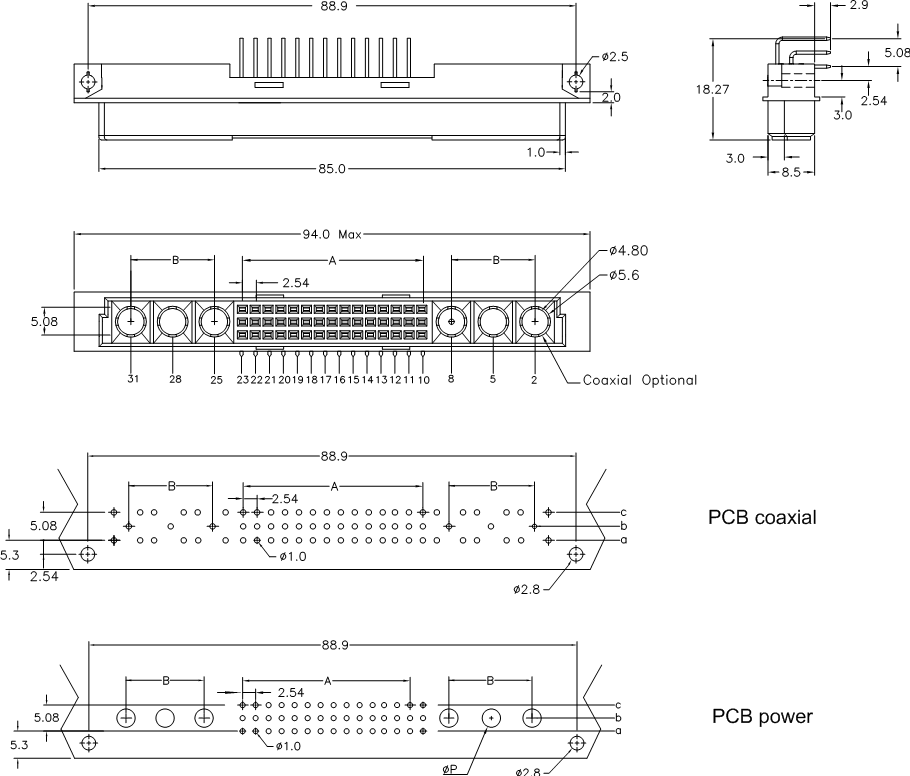

Размеры, мм
| Номинальный ток, A |
10A |
20A |
30A |
40A |
| Диаметр P, мм |
2,10 |
3,25 |
3,57 |
4,15 |
|
|
|
|
|
