| Разъемы >> Соединители DIN 41612 >> DIN 41612 розетки угловые |
DIN 41612 9001-A14/9001-A24 серии типа R |
|
розетки угловые 3-х рядные на плату, шаг 2,54/5,08 мм
|
| .jpg)
.jpg)
|
| 9001-A |
1 |
4 |
96 |
1 |
C |
00 |
P |
L1 |
A |
| 1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
1) серия
2) 1: шаг 2,54 мм
2: шаг 5,08 мм
3) 1: вилка
4) количество позиций
5) 1: выводы в плату
6) C: частичное золочение контактов
7) G/F
8) [пусто]: выводы под пайку
P: выводы под запрессовку
9) [пусто]: без замка в плату
L1: с замком в плату
толщиной 1,6...2,0 мм (см. PDF файл)
L2: с замком в плату
толщиной 2,8...3,2 мм (см. PDF файл)
10) A: упаковка в поддоны
|
Розетки угловые 3-х рядные на плату, шаг 2,54/5,08 мм поставляются со склада в Москве и под заказ.
Контакты вставлены в отверстия в соответствии с таблицей: |
| 2,54 |
96 |
a b c |
 |
| 64 |
a - c |
 |
| 32 |
a - - |
 |
| 5,08 |
48 |
a b c |
 |
| 32 |
a - c |
 |
| 16 |
a - - |
 |
|
Совместимы с 3-х рядными розетками:
9001-1196, 9001-1164 типа C
9001-1396, 9001-1364 типа R
|
Электрические характеристики:
Максимальный ток: 2,0 А AC/DC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 1000 V AC.
Рабочая температура: -55...+125°С
Материал изолятора: термопластичный стеклонаполненный полиэстер (UL94V-0)
Материал контактов: медный сплав |
Розетки угловые 3-х рядные (DIN 41612), шаг 2,54 мм:
| 134084 |
9001-A14961C00A (DIN 41612-96ABC-FR) |
96 |
| 134085 |
9001-A14641C00A (DIN 41612-64AC-FR) |
64 |
| 134086 |
9001-A14321C00A (DIN 41612-32A-FR) |
32 |
| 134087 |
9001-A14961C00L1A (DIN 41612-96ABC-FR) |
96 |
| 134088 |
9001-A14641C00L1A (DIN 41612-64AC-FR) |
64 |
| 134089 |
9001-A14321C00L1A (DIN 41612-32A-FR) |
32 |
| 134090 |
9001-A14961C00L2A (DIN 41612-96ABC-FR) |
96 |
| 134091 |
9001-A14641C00L2A (DIN 41612-64AC-FR) |
64 |
| 134092 |
9001-A14321C00L2A (DIN 41612-32A-FR) |
32 |
| 134260 |
9001-A14961C00A (DIN 41612-96ABC-FR) |
96 |
| 134261 |
9001-A14641C00A (DIN 41612-64AC-FR) |
64 |
| 134262 |
9001-A14321C00A (DIN 41612-32A-FR) |
32 |
| 134263 |
9001-A14961C00L1A (DIN 41612-96ABC-FR) |
96 |
| 134264 |
9001-A14641C00L1A (DIN 41612-64AC-FR) |
64 |
| 134265 |
9001-A14321C00L1A (DIN 41612-32A-FR) |
32 |
| 134266 |
9001-A14961C00L2A (DIN 41612-96ABC-FR) |
96 |
| 134267 |
9001-A14641C00L2A (DIN 41612-64AC-FR) |
64 |
| 134268 |
9001-A14321C00L2A (DIN 41612-32A-FR) |
32 |
Розетки угловые 3-х рядные (DIN 41612), шаг 5,08 мм:
| 134093 |
9001-A24481C00A (DIN 41612-48ABC-FR) |
48 |
| 134094 |
9001-A24321C00A (DIN 41612-32AC-FR) |
32 |
| 134095 |
9001-A24161C00A (DIN 41612-16A-FR) |
16 |
| 134096 |
9001-A24481C00L1A (DIN 41612-48ABC-FR) |
48 |
| 134097 |
9001-A24321C00L1A (DIN 41612-32AC-FR) |
32 |
| 134098 |
9001-A24161C00L1A (DIN 41612-16A-FR) |
16 |
| 134099 |
9001-A24481C00L2A (DIN 41612-48ABC-FR) |
48 |
| 134100 |
9001-A24321C00L2A (DIN 41612-32AC-FR) |
32 |
| 134101 |
9001-A24161C00L2A (DIN 41612-16A-FR) |
16 |

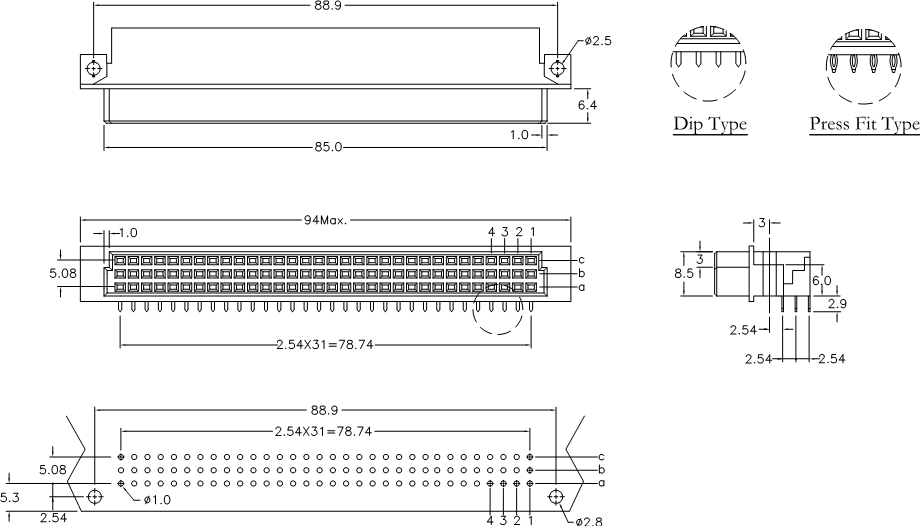

Размеры, мм
|
|
|
|
|
