| Разъемы >> Соединители DIN 41612 >> DIN 41612 розетки IDC |
DIN 41612 9001-8296IDC серия типа IDC |
|
розетки DIN 41612 на шлейф с шагом 2,54 мм 2-х рядные
|
| .jpg)
|
| 9001 |
- |
8 |
2 |
96 |
C |
10 |
G1 |
C1 |
A |
| 1 |
|
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
1) серия
2) 8: розетка на шлейф, шаг 2,54 мм
3) 2: IDC тип
4) количество позиций
5) C: частичное золочение контактов
6) 10: толщина золочения 10 мкм
7) G1: провод AWG 24 (корпус серый)
8) [пусто]: без корпуса
C1: корпус с маркировкой
C2: корпус без маркировки
9) A: упаковка в поддоны
|
Розетки DIN 41612 на шлейф с шагом 2,54 мм 2-х рядные поставляются со склада в Москве и под заказ. |
| |
|
Электрические характеристики:
Максимальный ток: 2,0 А AC/DC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 1000 V AC.
Рабочая температура: -55...+125°С
Материал изолятора: термопластичный стеклонаполненный полиэстер (UL94V-0)
Материал контактов: медный сплав |
Розетки DIN 41612 на шлейф с шагом 2,54 мм 2-х рядные:
| 135712 |
9001-8296С10G1C1A (DIN 41612-96AB-FS-IDC) |
96 |
| 135713 |
9001-8296С10G1C2A (DIN 41612-96AB-FS-IDC) |
96 |

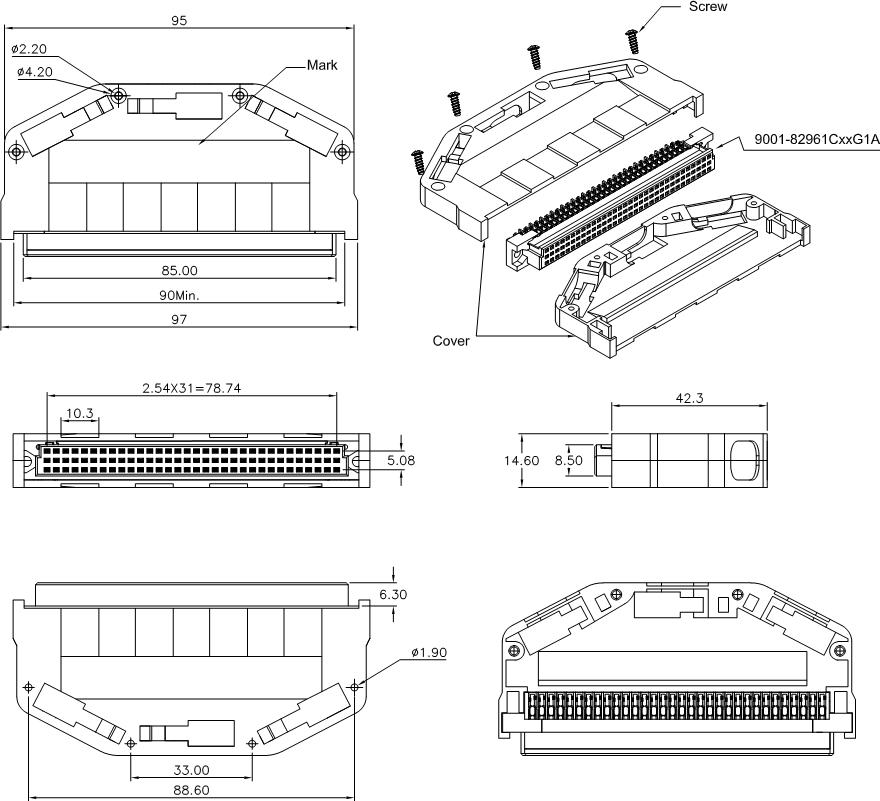

Размеры, мм
|
|
|
|
|
