Разъемы - DIN

Разъемы DIN на кабель

Электрические характеристики:
Максимальный ток: 1 А
Максимальное переменное напряжение: 50 В
Сопротивление изоляции: 100 МОм
Сопротивление контактов: 20 мОм
Диэлектрическая стойкость: переменное напряжение 500В в течение 1 мин.
Рабочая температура: -25...+125°С

Материал:
Оболочка: никелированная сталь
Изолятор: полистирол UL94V-0
Контакты: позолоченная или луженая латунь, выводы для пайки луженые оловом
Втулки: медные луженые или никелированные

1202	P	-	XX	A
1	2		3	4

1) Серия
2) P: вилка
    R: розетка
3) Количество контактов:
    3-8
4) Тип:
    А: сборный

Разъемы данной серии поставляются как отдельно, так и залитыми на кабель. Для заливки нужен чертеж, на котором указана требуемая длина кабеля, а также наличие (при необходимости) проходного изолятора. Также требуется указать, как выглядит другой конец кабеля, который можно зачистить и залудить на заданную длину или установить необходимый разъем.

1202P-хх-A
(вилки на кабель)

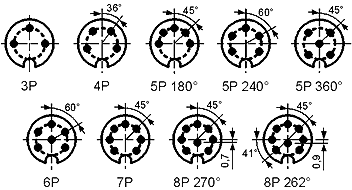

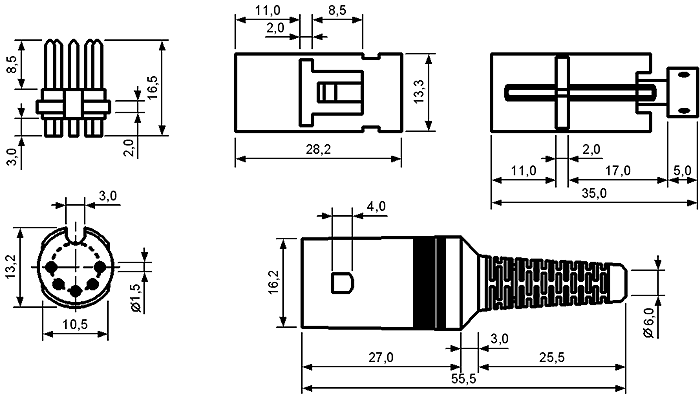

1202P-хх-A (вилка на кабель), Разъемы DIN

чертеж

Код	Марка	Кол-во контактов
23748	1202P-03A	3
23749	1202P-04A	4
17445	1202P-05A(180)	5
23750	1202P-05A(240)	5
23751	1202P-05A(360)	5
23752	1202P-06A	6
23753	1202P-07A	7
23754	1202P-08A(262)	8
17289	1202P-08A(270)	8

1202S-хх-A
(розетки на кабель)

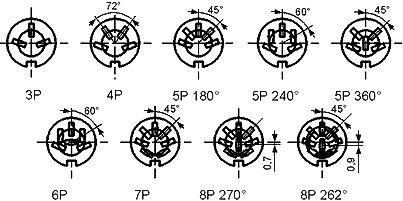

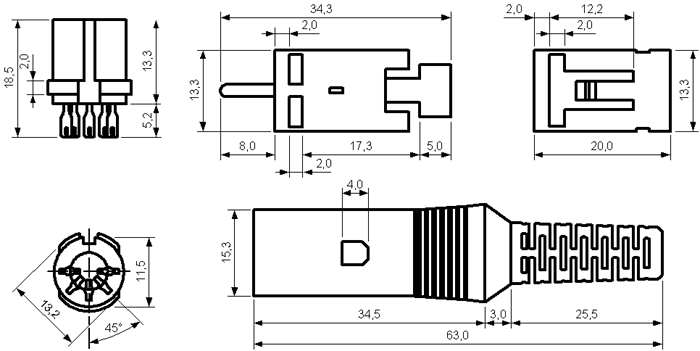

1202S-хх-A (розетка на кабель), Разъемы DIN

чертеж

Код	Марка	Кол-во контактов
23761	1202S-03A	3
23762	1202S-04A	4
19174	1202S-05A(180)	5
23763	1202S-05A(240)	5
23764	1202S-05A(360)	5
23765	1202S-06A	6
23766	1202S-07A	7
23767	1202S-08A(262)	8
17288	1202S-08A(270)	8
