Разъемы DIN и мини DIN

Серия 1211

Электрические характеристики:
Максимальный ток: 1 А
Максимальное переменное напряжение: 50 В
Сопротивление изоляции: вилка - 50 МОм; розетка - 100 МОм
Сопротивление контактов: вилка - 30 мОм; розетка - 50 мОм
Диэлектрическая стойкость: переменное напряжение 500В в течение 1 мин.
Рабочая температура: -25...+125°С

Материал:
Оболочка: никелированная сталь
Изолятор: РСТ с 30% стекловолокна, полистирол UL94V-0
Контакты: позолоченная фосфористая бронза, выводы для пайки,
луженые оловом
Втулки: медные луженые или никелированные

1211	-	06	-	06
1		2		3

1) Серия
2) Количество контактов 1-й розетки:
    04: 4 контакта
    06: 6 контактов
3) Количество контактов 2-й розетки:
    04: 4 контакта
    06: 6 контактов

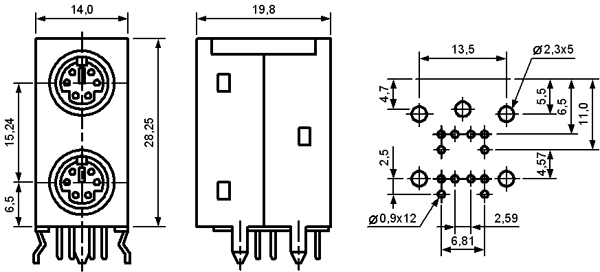

1211-06-06
(сдвоенные экранированные розетки на плату)

чертеж
