| Разъемы для плоского кабеля (шлейфа) серии IDC > 2,0 x 2,0 мм |
201608S-XX-2705 серия |
|

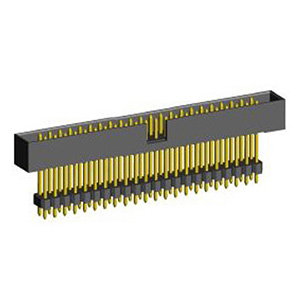

вилки закрытые прямые приподнятые на плату для монтажа в отверстия, шаг 2,0 мм x 2,0мм
|
|
|
|

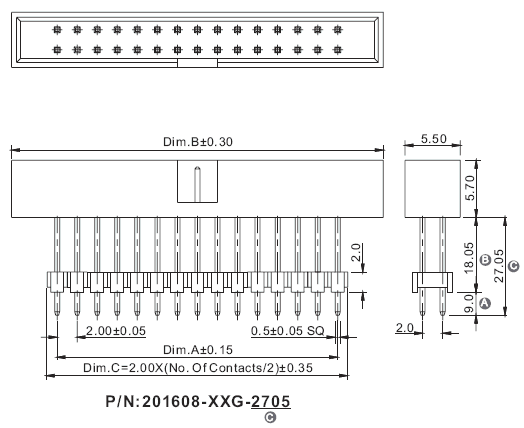

1) серия
2) количество контактов
3) длина выводов от нижней плоскости корпуса
|
Вилки закрытые прямые приподнятые на плату для монтажа в отверстия серии 201608S-2705, шаг 2.00x2.00 мм предназначены для применения внутри электронной аппаратуры.
Вилки закрытые прямые приподнятые на плату для монтажа в отверстия серии 201608S-2705, шаг 2.00x2.00 мм поставляются со склада в Москве и под заказ с фабрики. |
Электрические характеристики:
Максимальный ток: 2 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза
|
S-0
| 48060 |
201608S-10G-2705 |
2x5 |
10.00 |
17.25 |
| 48061 |
201608S-12G-2705 |
2x6 |
12.00 |
19.25 |
| 48062 |
201608S-14G-2705 |
2x7 |
14.00 |
21.25 |
| 48063 |
201608S-16G-2705 |
2x8 |
16.00 |
23.25 |
| 48064 |
201608S-20G-2705 |
2x10 |
20.00 |
27.25 |
| 48065 |
201608S-22G-2705 |
2x11 |
22.00 |
29.25 |
| 48066 |
201608S-24G-2705 |
2x12 |
24.00 |
31.25 |
| 48067 |
201608S-26G-2705 |
2x13 |
26.00 |
33.25 |
| 48068 |
201608S-30G-2705 |
2x15 |
30.00 |
37.25 |
| 48069 |
201608S-34G-2705 |
2x17 |
34.00 |
41.25 |
| 48070 |
201608S-36G-2705 |
2x18 |
36.00 |
43.25 |
| 48071 |
201608S-40G-2705 |
2x20 |
40.00 |
47.25 |
| 48072 |
201608S-44G-2705 |
2x22 |
44.00 |
51.25 |
| 48073 |
201608S-50G-2705 |
2x25 |
50.00 |
57.25 |
| 48074 |
201608S-60G-2705 |
2x30 |
60.00 |
67.25 |
| 48075 |
201608S-64G-2705 |
2x32 |
64.00 |
71.25 |
Разметка платы
|
|
|
|
|
