Разъемы для плоского кабеля (шлейфа) серии IDC > 1,27 x 1,27 мм

2195R-XXG (BH1,27R-XX) серия

вилки закрытые угловые на плату для монтажа в отверстия, шаг 1,27 мм x 1,27мм

2195R-XXG (BH1,27R-XX) серия, вилки закрытые угловые на плату для монтажа в отверстия, шаг 1,27 мм x 1,27мм, Разъемы для плоского кабеля серии IDC

2195R	-	XX	G
1		2	3

1) серия
2) количество контактов
3) частичное золочение

Вилки закрытые угловые на плату для монтажа в отверстия, шаг 1,27 мм x 1,27мм серии 2195R-XXG (BH1,27R-XX) предназначены для применения внутри электронной аппаратуры.

Вилки закрытые угловые на плату для монтажа в отверстия, шаг 1,27 мм x 1,27мм серии 2195R-XXG (BH1,27R-XX) поставляются со склада в Москве и под заказ с фабрики.

Электрические характеристики:
Максимальный ток: 1 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+105°С

Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза

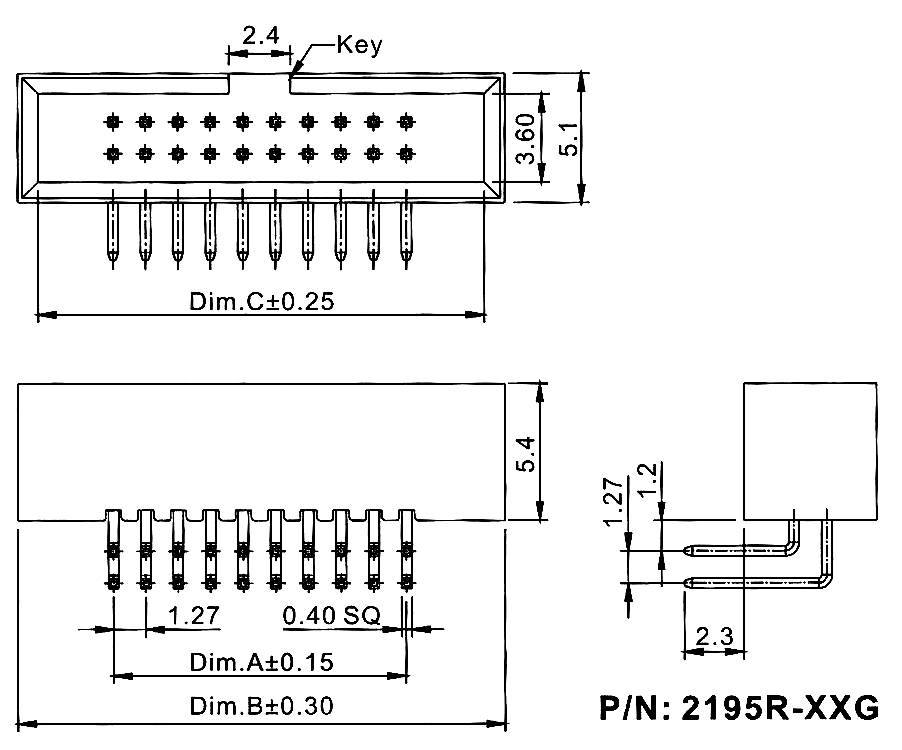

Код товара	Наименование	Аналог	Кол-во контактов	Размеры, мм
Код товара	Наименование	Аналог	Кол-во контактов	A	B	C
52811	2195R-006G	BH1.27R-06	2x3	2.54	10.11	8.61
80092	2195R-008G	BH1.27R-08	2x4	3.81	5.08	6.35
52812	2195R-010G	BH1.27R-10	2x5	5.08	12.65	11.15
52813	2195R-012G	BH1.27R-12	2x6	6.35	13.92	12.42
52814	2195R-014G	BH1.27R-14	2x7	7.62	15.19	13.69
52815	2195R-016G	BH1.27R-16	2x8	8.89	16.46	14.96
52816	2195R-020G	BH1.27R-20	2x10	11.43	19.00	17.50
80094	2195R-026G	BH1.27R-26	2x13	15.24	22.81	21.31
80095	2195R-030G	BH1.27R-30	2x15	17.78	25.35	23.85
80096	2195R-034G	BH1.27R-34	2x17	20.32	27.89	26.39
80097	2195R-040G	BH1.27R-40	2x20	24.13	31.70	30.20
80098	2195R-044G	BH1.27R-44	2x22	26.67	34.24	32.74
80099	2195R-050G	BH1.27R-50	2x25	30.48	38.05	36.55
80100	2195R-060G	BH1.27R-60	2x30	36.83	44.40	42.90
80101	2195R-064G	BH1.27R-64	2x32	39.37	46.94	45.44
80102	2195R-068G	BH1.27R-68	2x34	41.91	49.48	47.98
136729	2195R-080G	BH1.27R-80	2x40	49.53	57.10	55.60
136730	2195R-100G	BH1.27R-100	2x50	62.23	68.90	57.40
