| Разъемы для плоского кабеля (шлейфа) серии IDC > 1,27 x 1,27 мм |
2198R-XXG-AX (BH1.27R-XX-2) серия |
|
вилки закрытые угловые для монтажа в отверстия на плату, шаг 1,27 x 1,27 мм
|
|
|
| 2198R |
- |
XX |
G |
- |
AX |
| 1 |
|
2 |
3 |
|
4 |
1) серия
2) количество контактов
3) частичное золочение
4) длина выводов L:
A1: 1,90мм
A2: 2,40мм
A3: 3,00мм
|
Вилки закрытые угловые для монтажа в отверстия на плату серии 2198R-XXG-AX (BH1.27R-XX-2), шаг 1,27 x 1,27 мм предназначены для применения внутри электронной аппаратуры.
Вилки закрытые угловые для монтажа в отверстия на плату серии 2198R-XXG-AX (BH1.27R-XX-2), шаг 1,27 x 1,27 мм поставляются со склада в Москве и под заказ с фабрики. |
Электрические характеристики:
Максимальный ток: 1 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 500 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+105°С
Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, частично позолоченная
|
| 136663 |
2198R-010G-A3 |
BH1.27-10R-2 |
2x5 |
5.08 |
9.41 |
3.00 |
| 136664 |
2198R-016G-A3 |
BH1.27-16R-2 |
2x8 |
8.89 |
13.22 |
3.00 |
| 136665 |
2198R-020G-A3 |
BH1.27-20R-2 |
2x10 |
11.43 |
15.76 |
3.00 |
| 136666 |
2198R-026G-A3 |
BH1.27-26R-2 |
2x13 |
15.24 |
19.57 |
3.00 |
| 136667 |
2198R-030G-A3 |
BH1.27-30R-2 |
2x15 |
17.78 |
22.11 |
3.00 |
| 136668 |
2198R-034G-A3 |
BH1.27-34R-2 |
2x17 |
20.32 |
24.65 |
3.00 |
| 136669 |
2198R-044G-A3 |
BH1.27-44R-2 |
2x22 |
26.67 |
31.00 |
3.00 |
| 136670 |
2198R-050G-A3 |
BH1.27-50R-2 |
2x25 |
30.48 |
34.81 |
3.00 |
| 136671 |
2198R-060G-A3 |
BH1.27-60R-2 |
2x30 |
36.83 |
41.16 |
3.00 |
| 136672 |
2198R-080G-A3 |
BH1.27-80R-2 |
2x40 |
49.53 |
53.86 |
3.00 |
| 136673 |
2198R-090G-A3 |
BH1.27-90R-2 |
2x45 |
55.88 |
60.21 |
3.00 |
| 136674 |
2198R-100G-A3 |
BH1.27-100R-2 |
2x50 |
62.23 |
66.56 |
3.00 |
| 136639 |
2198R-010G-A1 |
2x5 |
5.08 |
9.41 |
1.90 |
| 136640 |
2198R-016G-A1 |
2x8 |
8.89 |
13.22 |
1.90 |
| 136641 |
2198R-020G-A1 |
2x10 |
11.43 |
15.76 |
1.90 |
| 136642 |
2198R-026G-A1 |
2x13 |
15.24 |
19.57 |
1.90 |
| 136643 |
2198R-030G-A1 |
2x15 |
17.78 |
22.11 |
1.90 |
| 136644 |
2198R-034G-A1 |
2x17 |
20.32 |
24.65 |
1.90 |
| 136645 |
2198R-044G-A1 |
2x22 |
26.67 |
31.00 |
1.90 |
| 136646 |
2198R-050G-A1 |
2x25 |
30.48 |
34.81 |
1.90 |
| 136647 |
2198R-060G-A1 |
2x30 |
36.83 |
41.16 |
1.90 |
| 136648 |
2198R-080G-A1 |
2x40 |
49.53 |
53.86 |
1.90 |
| 136649 |
2198R-090G-A1 |
2x45 |
55.88 |
60.21 |
1.90 |
| 136650 |
2198R-100G-A1 |
2x50 |
62.23 |
66.56 |
1.90 |
| 136651 |
2198R-010G-A2 |
2x5 |
5.08 |
9.41 |
2.40 |
| 136652 |
2198R-016G-A2 |
2x8 |
8.89 |
13.22 |
2.40 |
| 136653 |
2198R-020G-A2 |
2x10 |
11.43 |
15.76 |
2.40 |
| 136654 |
2198R-026G-A2 |
2x13 |
15.24 |
19.57 |
2.40 |
| 136655 |
2198R-030G-A2 |
2x15 |
17.78 |
22.11 |
2.40 |
| 136656 |
2198R-034G-A2 |
2x17 |
20.32 |
24.65 |
2.40 |
| 136657 |
2198R-044G-A2 |
2x22 |
26.67 |
31.00 |
2.40 |
| 136658 |
2198R-050G-A2 |
2x25 |
30.48 |
34.81 |
2.40 |
| 136659 |
2198R-060G-A2 |
2x30 |
36.83 |
41.16 |
2.40 |
| 136660 |
2198R-080G-A2 |
2x40 |
49.53 |
53.86 |
2.40 |
| 136661 |
2198R-090G-A2 |
2x45 |
55.88 |
60.21 |
2.40 |
| 136662 |
2198R-100G-A2 |
2x50 |
62.23 |
66.56 |
2.40 |
|

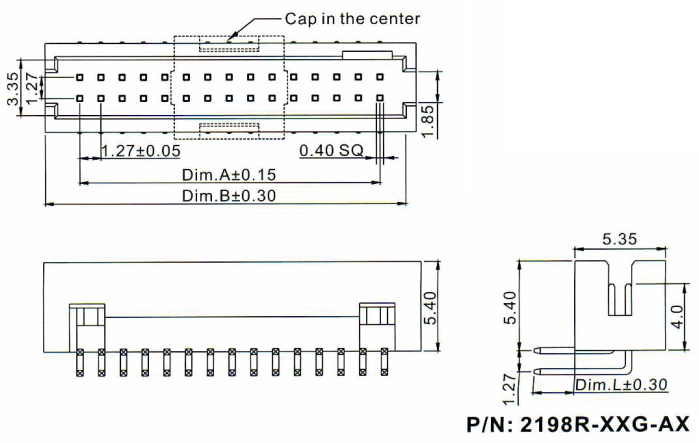

Размеры, мм:

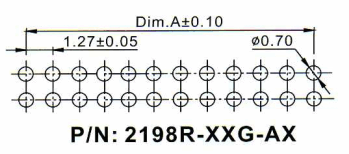

Контактные отвестия в плате:
|
|
|
|
|
