| Разъемы для плоского кабеля (шлейфа) серии IDC > 1,27 x 1,27 мм |
2198S-XXG-AX-PG серия |
|
вилки закрытые прямые для монтажа в отверстия с направляющими в плату, шаг 1,27 x 1,27 мм
|
|
|
| 2198S |
- |
XX |
G |
- |
AX |
- |
PG |
| 1 |
|
2 |
3 |
|
4 |
|
5 |
1) серия
2) количество контактов
3) частичное золочение
4) длина выводов L:
A1: 1,90мм
A2: 2,40мм
A3: 3,00мм
5) PG: направляющие в плату
|
Вилки закрытые прямые для монтажа в отверстия с направляющими в плату серии 2198S-XXG-AX-PG, шаг 1,27 x 1,27 мм предназначены для применения внутри электронной аппаратуры.
Вилки закрытые прямые для монтажа в отверстия с направляющими в плату серии 2198S-XXG-AX-PG, шаг 1,27 x 1,27 мм поставляются со склада в Москве и под заказ с фабрики. |
Электрические характеристики:
Максимальный ток: 1 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 500 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+105°С
Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, частично позолоченная
|
| 52860 |
2198S-010G-A1-PG |
2x5 |
5.08 |
9.41 |
1.90 |
| 52861 |
2198S-016G-A1-PG |
2x8 |
8.89 |
13.22 |
1.90 |
| 52862 |
2198S-020G-A1-PG |
2x10 |
11.43 |
15.76 |
1.90 |
| 52863 |
2198S-026G-A1-PG |
2x13 |
15.24 |
19.57 |
1.90 |
| 52864 |
2198S-030G-A1-PG |
2x15 |
17.78 |
22.11 |
1.90 |
| 52865 |
2198S-034G-A1-PG |
2x17 |
20.32 |
24.65 |
1.90 |
| 52866 |
2198S-044G-A1-PG |
2x22 |
26.67 |
31.00 |
1.90 |
| 52867 |
2198S-050G-A1-PG |
2x25 |
30.48 |
34.81 |
1.90 |
| 52868 |
2198S-060G-A1-PG |
2x30 |
36.83 |
41.16 |
1.90 |
| 52869 |
2198S-080G-A1-PG |
2x40 |
49.53 |
53.86 |
1.90 |
| 52870 |
2198S-090G-A1-PG |
2x45 |
55.88 |
60.21 |
1.90 |
| 52871 |
2198S-100G-A1-PG |
2x50 |
62.23 |
66.56 |
1.90 |
| 52872 |
2198S-010G-A2-PG |
2x5 |
5.08 |
9.41 |
2.40 |
| 52873 |
2198S-016G-A2-PG |
2x8 |
8.89 |
13.22 |
2.40 |
| 52874 |
2198S-020G-A2-PG |
2x10 |
11.43 |
15.76 |
2.40 |
| 52875 |
2198S-026G-A2-PG |
2x13 |
15.24 |
19.57 |
2.40 |
| 52876 |
2198S-030G-A2-PG |
2x15 |
17.78 |
22.11 |
2.40 |
| 52877 |
2198S-034G-A2-PG |
2x17 |
20.32 |
24.65 |
2.40 |
| 52880 |
2198S-044G-A2-PG |
2x22 |
26.67 |
31.00 |
2.40 |
| 52881 |
2198S-050G-A2-PG |
2x25 |
30.48 |
34.81 |
2.40 |
| 52882 |
2198S-060G-A2-PG |
2x30 |
36.83 |
41.16 |
2.40 |
| 52884 |
2198S-080G-A2-PG |
2x40 |
49.53 |
53.86 |
2.40 |
| 52887 |
2198S-090G-A2-PG |
2x45 |
55.88 |
60.21 |
2.40 |
| 52888 |
2198S-100G-A2-PG |
2x50 |
62.23 |
66.56 |
2.40 |
| 72116 |
2198S-010G-A3-PG |
2x5 |
5.08 |
9.41 |
3.00 |
| 136589 |
2198S-016G-A3-PG |
2x8 |
8.89 |
13.22 |
3.00 |
| 136590 |
2198S-020G-A3-PG |
2x10 |
11.43 |
15.76 |
3.00 |
| 136591 |
2198S-026G-A3-PG |
2x13 |
15.24 |
19.57 |
3.00 |
| 136592 |
2198S-030G-A3-PG |
2x15 |
17.78 |
22.11 |
3.00 |
| 136593 |
2198S-034G-A3-PG |
2x17 |
20.32 |
24.65 |
3.00 |
| 136594 |
2198S-044G-A3-PG |
2x22 |
26.67 |
31.00 |
3.00 |
| 136595 |
2198S-050G-A3-PG |
2x25 |
30.48 |
34.81 |
3.00 |
| 136596 |
2198S-060G-A3-PG |
2x30 |
36.83 |
41.16 |
3.00 |
| 136597 |
2198S-080G-A3-PG |
2x40 |
49.53 |
53.86 |
3.00 |
| 136598 |
2198S-090G-A3-PG |
2x45 |
55.88 |
60.21 |
3.00 |
| 136599 |
2198S-100G-A3-PG |
2x50 |
62.23 |
66.56 |
3.00 |
|

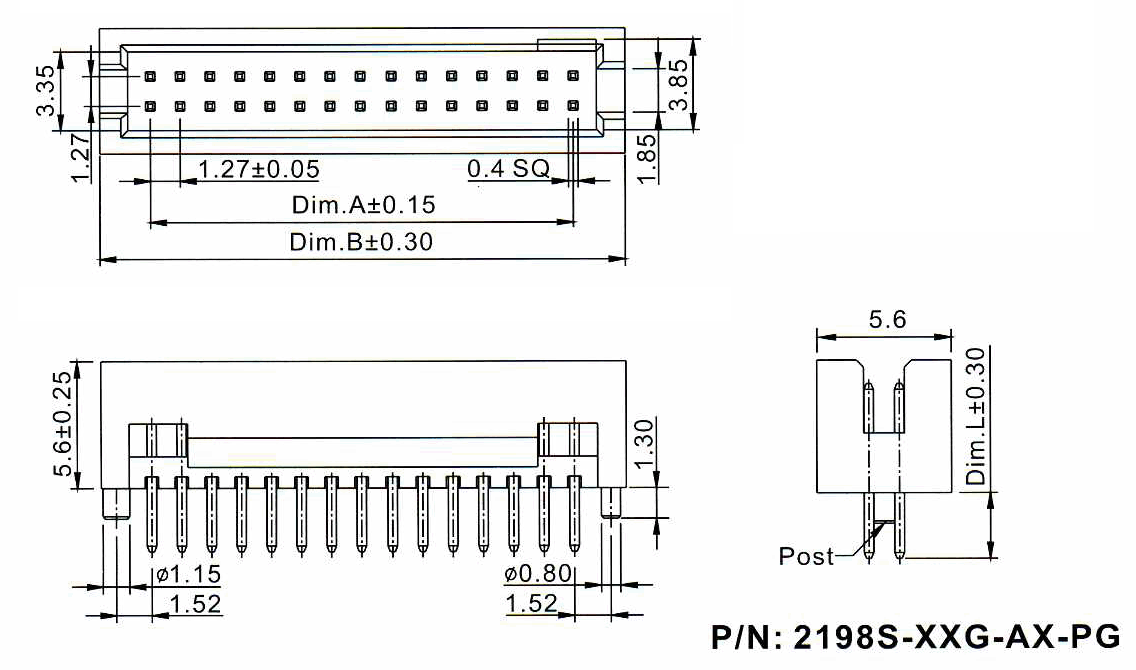

Размеры, мм:

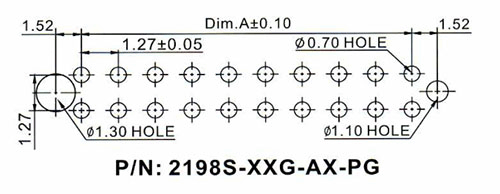

Контактные отвестия в плате:
|
|
|
|
|
