| Разъемы для плоского кабеля (шлейфа) серии IDC > 1,27 x 1,27 мм |
2198S-XXG-AX (BH1.27-XX-2) серия |
|
вилки закрытые прямые для монтажа в отверстия на плату, шаг 1,27 x 1,27 мм
|
|
|
| 2198S |
- |
XX |
G |
- |
AX |
| 1 |
|
2 |
3 |
|
4 |
1) серия
2) количество контактов
3) частичное золочение
4) длина выводов L:
A1: 1,9 мм
A2: 2,4 мм
|
Вилки закрытые прямые для монтажа в отверстия на плату серии 2198S-XXG-AX (BH1.27-XX-2), шаг 1,27 x 1,27 мм предназначены для применения внутри электронной аппаратуры.
Вилки закрытые прямые для монтажа в отверстия на плату серии 2198S-XXG-AX (BH1.27-XX-2), шаг 1,27 x 1,27 мм поставляются со склада в Москве и под заказ с фабрики. |
Электрические характеристики:
Максимальный ток: 1 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 500 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+105°С
Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, частично позолоченная
|
| 52883 |
2198S-010G-A2 |
BH1.27-10-2 |
2x5 |
5.08 |
9.41 |
2.4 |
| 136623 |
2198S-016G-A2 |
BH1.27-16-2 |
2x8 |
8.89 |
13.22 |
| 60274 |
2198S-020G-A2 |
BH1.27-20-2 |
2x10 |
11.43 |
15.76 |
| 136624 |
2198S-026G-A2 |
BH1.27-26-2 |
2x13 |
15.24 |
19.57 |
| 52886 |
2198S-030G-A2 |
BH1.27-30-2 |
2x15 |
17.78 |
22.11 |
| 136625 |
2198S-034G-A2 |
BH1.27-34-2 |
2x17 |
20.32 |
24.65 |
| 136626 |
2198S-044G-A2 |
BH1.27-44-2 |
2x22 |
26.67 |
31.00 |
| 52889 |
2198S-050G-A2 |
BH1.27-50-2 |
2x25 |
30.48 |
34.81 |
| 52890 |
2198S-060G-A2 |
BH1.27-60-2 |
2x30 |
36.83 |
41.16 |
| 52892 |
2198S-080G-A2 |
BH1.27-80-2 |
2x40 |
49.53 |
53.86 |
| 52893 |
2198S-090G-A2 |
BH1.27-90-2 |
2x45 |
55.88 |
60.21 |
| 52894 |
2198S-100G-A2 |
BH1.27-100-2 |
2x50 |
62.23 |
66.56 |
|

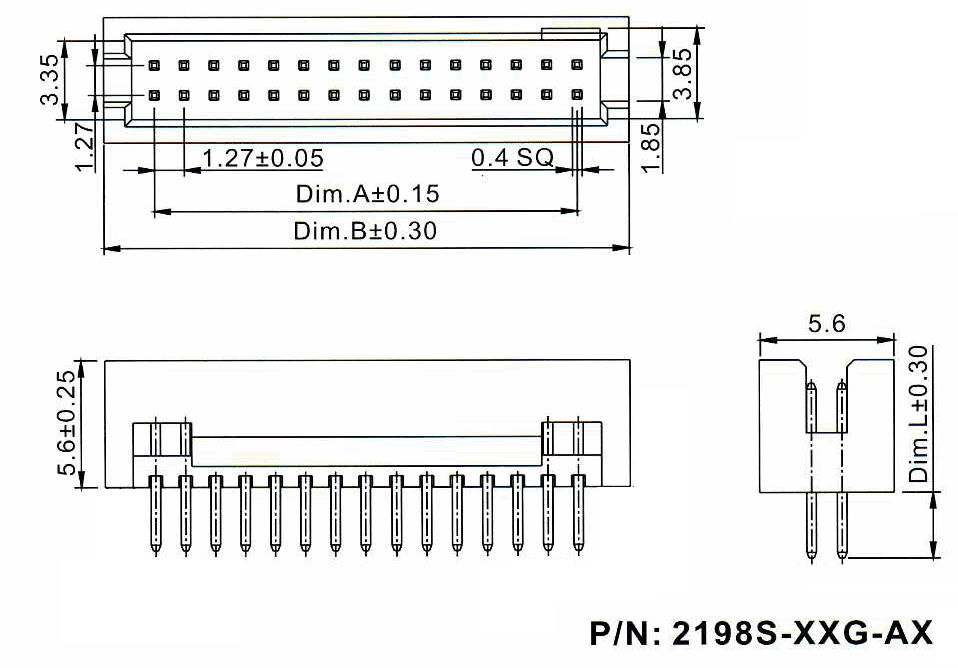

Размеры, мм:

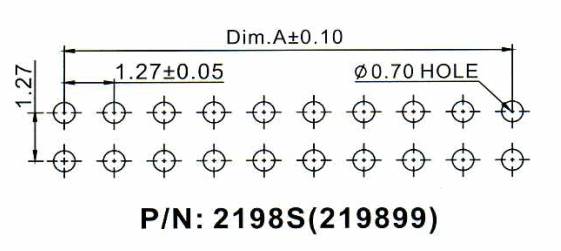

Контактные отвестия в плате:
.gif)
|
|
|
|
|
