| Разъемы для плоского кабеля (шлейфа) серии IDC > 1,27 x 1,27 мм |
2198SM-XXXG-CG серия |
|
вилки закрытые прямые для поверхностного (SMD) монтажа с крышкой для автоматичесхого захвата и направляющими в плату, шаг 1,27 x 1,27 мм
|
|
|
| 2198SM |
- |
XXX |
G |
- |
CG |
| 1 |
|
2 |
3 |
|
4 |
1) серия
2) количество контактов
3) частичное золочение
4) CG: крышка для автоматичесхого захвата и направляющие в плату
|
Вилки закрытые прямые для поверхностного (SMD) монтажа с крышкой для автоматичесхого захвата и направляющими в плату серии 2198SM-XXXG-CG, шаг 1,27 x 1,27 мм предназначены для применения внутри электронной аппаратуры.
Вилки закрытые прямые для поверхностного (SMD) монтажа с крышкой для автоматичесхого захвата и направляющими в плату серии 2198SM-XXXG-CG, шаг 1,27 x 1,27 мм поставляются со склада в Москве и под заказ с фабрики. |
Электрические характеристики:
Максимальный ток: 1 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 500 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+105°С
Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, частично позолоченная
|
| 136711 |
2198SM-010G-CG |
2x5 |
5.08 |
9.41 |
| 136712 |
2198SM-016G-CG |
2x8 |
8.89 |
13.22 |
| 136713 |
2198SM-020G-CG |
2x10 |
11.43 |
15.76 |
| 136714 |
2198SM-026G-CG |
2x13 |
15.24 |
19.57 |
| 136715 |
2198SM-030G-CG |
2x15 |
17.78 |
22.11 |
| 136716 |
2198SM-034G-CG |
2x17 |
20.32 |
24.65 |
| 136717 |
2198SM-044G-CG |
2x22 |
26.67 |
31.00 |
| 136718 |
2198SM-050G-CG |
2x25 |
30.48 |
34.81 |
| 136719 |
2198SM-060G-CG |
2x30 |
36.83 |
41.16 |
| 136720 |
2198SM-080G-CG |
2x40 |
49.53 |
53.86 |
| 136721 |
2198SM-090G-CG |
2x45 |
55.88 |
60.21 |
| 136722 |
2198SM-100G-CG |
2x50 |
62.23 |
66.56 |
|

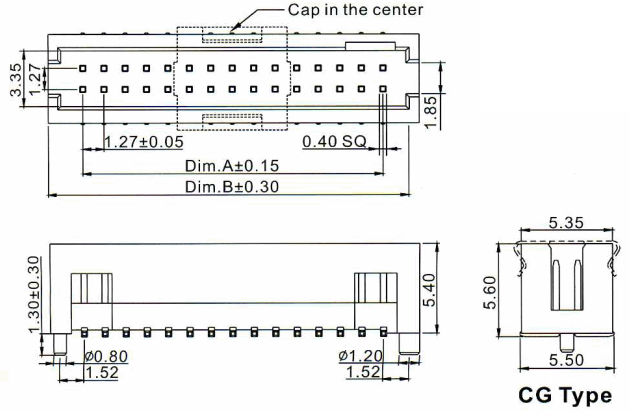

Размеры, мм:

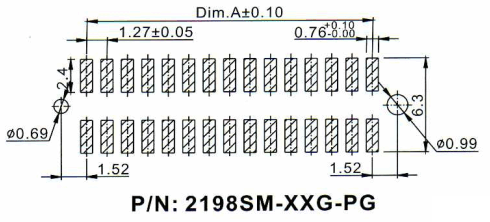

Контактные отвестия в плате:
|
|
|
|
|
