| Разъемы для плоского кабеля (шлейфа) серии IDC > 1,27 x 1,27 мм |
2198SM-XXXG-CP серия |
|
вилки закрытые прямые для поверхностного (SMD) монтажа с крышкой для автоматичесхого захвата, шаг 1,27 x 1,27 мм
|
|
|
| 2198SM |
- |
XXX |
G |
- |
CP |
| 1 |
|
2 |
3 |
|
4 |
1) серия
2) количество контактов
3) частичное золочение
4) CP: крышка для автоматичесхого захвата
|
Вилки закрытые прямые для поверхностного (SMD) монтажа с крышкой для автоматичесхого захвата серии 2198SM-XXXG-CP, шаг 1,27 x 1,27 мм предназначены для применения внутри электронной аппаратуры.
Вилки закрытые прямые для поверхностного (SMD) монтажа с крышкой для автоматичесхого захвата серии 2198SM-XXXG-CP, шаг 1,27 x 1,27 мм поставляются со склада в Москве и под заказ с фабрики. |
Электрические характеристики:
Максимальный ток: 1 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 500 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+105°С
Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, частично позолоченная
|
| 136699 |
2198SM-010G-CP |
2x5 |
5.08 |
9.41 |
| 136700 |
2198SM-016G-CP |
2x8 |
8.89 |
13.22 |
| 136701 |
2198SM-020G-CP |
2x10 |
11.43 |
15.76 |
| 136702 |
2198SM-026G-CP |
2x13 |
15.24 |
19.57 |
| 136703 |
2198SM-030G-CP |
2x15 |
17.78 |
22.11 |
| 136704 |
2198SM-034G-CP |
2x17 |
20.32 |
24.65 |
| 136705 |
2198SM-044G-CP |
2x22 |
26.67 |
31.00 |
| 136706 |
2198SM-050G-CP |
2x25 |
30.48 |
34.81 |
| 136707 |
2198SM-060G-CP |
2x30 |
36.83 |
41.16 |
| 136708 |
2198SM-080G-CP |
2x40 |
49.53 |
53.86 |
| 136709 |
2198SM-090G-CP |
2x45 |
55.88 |
60.21 |
| 136710 |
2198SM-100G-CP |
2x50 |
62.23 |
66.56 |
|

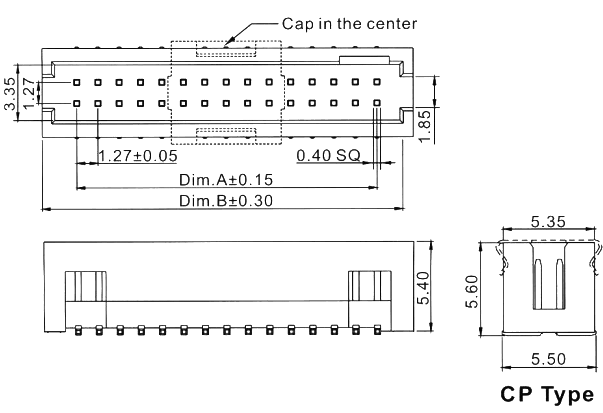

Размеры, мм:

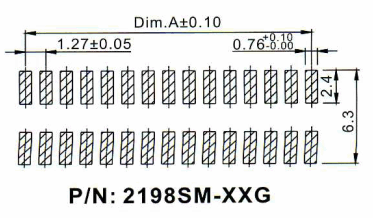

Контактные отвестия в плате:
|
|
|
|
|
