| Разъемы для плоского кабеля (шлейфа) серии IDC > 2,54 x 2,54 |
2216S-XX-01 (IDM-XX) серия |
|
вилка закрытая с выталкивателями 3,80мм прямая на плату для монтажа в отверстия, шаг 2,54 мм x 2,54мм
|
|
|
|
1) серия
2) количество контактов
3) 01 - выталкиватель 3,80мм
|
Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза |
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
| Код товара |
Марка |
Кол-во
контактов |

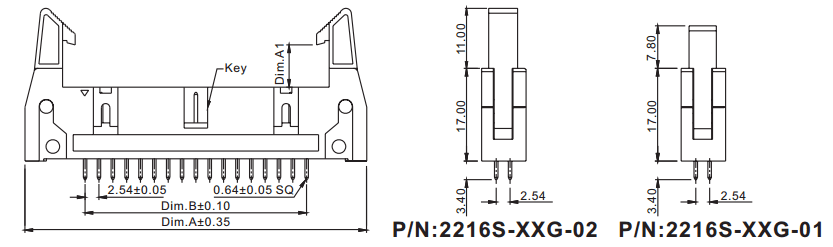

Размеры, мм |
| A |
B |
| 48178 |
2216S-06-01 |
6 |
27,12 |
5,08 |
| 48179 |
2216S-08-01 |
8 |
29,66 |
7,62 |
| 48180 |
2216S-10-01 |
10 |
32,20 |
10,16 |
| 48181 |
2216S-12-01 |
12 |
34,74 |
12,70 |
| 48182 |
2216S-14-01 |
14 |
37,28 |
15,24 |
| 48183 |
2216S-16-01 |
16 |
39,82 |
17,78 |
| 48184 |
2216S-20-01 |
20 |
44,90 |
22,86 |
| 48185 |
2216S-24-01 |
24 |
49,98 |
27,94 |
| 46104 |
2216S-26-01 |
26 |
52,52 |
30,48 |
| 48186 |
2216S-30-01 |
30 |
57,60 |
35,56 |
| 48187 |
2216S-34-01 |
34 |
62,68 |
40,64 |
| 48188 |
2216S-40-01 |
40 |
70,30 |
48,26 |
| 48189 |
2216S-50-01 |
50 |
83,00 |
60,96 |
| 48190 |
2216S-60-01 |
60 |
95,70 |
73,66 |
| 48191 |
2216S-64-01 |
64 |
100,78 |
78,74 |
|
 |
|
|
|
|
